Attaches Profils Multiples (19)

Attaches Profils Multiples (19) boulonne un ou plusieurs contreventements à profils doubles à un gousset existant.

Conseil : Pour créer un gousset, utilisez le composant Gousset standard (1065) ou créez un plat par contour.

Objets créés

Boulons
Coupes
Soudures

Utilisation


Situation	Description
	Profil de contreventement : L Les contreventements sont boulonnés directement au gousset.
	Profil de contreventement : W Les contreventements sont grugés autour du gousset et boulonnés au gousset.

Avant de commencer

Créez un gousset et de 1 à 10 contreventements.

Ordre de sélection

Sélectionnez la pièce principale (gousset).
Sélectionnez la pièce secondaire (premier contreventement).
Sélectionnez la deuxième pièce secondaire (deuxième contreventement).
Sélectionnez les pièces secondaires suivantes (contreventements suivants).
Cliquez sur le bouton du milieu de la souris pour créer le composant.

Remarque :

Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les dimensions de la coupe de l'aile.


	Description
1	Définit la longueur de la coupe de l'aile.

Onglet Paramètres

Utilisez l'onglet Paramètres pour couper l'aile du contreventement.


Option	Description
Ajuster poutre secondaire	Indiquez si la pièce secondaire est adaptée. La sélection de Oui adapte la pièce secondaire en fonction des distances des boulons.
Coupe ailes diagonales	Indiquez si vous souhaitez créer une coupe triangulaire sur le côté opposé de l'aile. Dimension de la coupe verticale. Angle de coupe.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

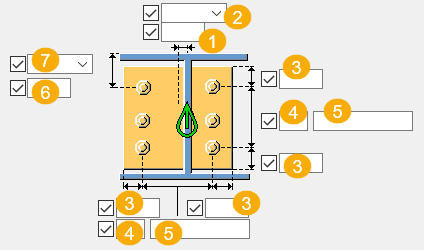

Dimensions du groupe de boulons


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
3	Pince de la platine.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Dimension de la position verticale du groupe de boulons.
7	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Longueur de recherche

Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
