Ceci est un attribut de gabarit. Les attributs de gabarit peuvent servir à filtrer ou à extraire des données du modèle à utiliser dans les dessins et les listes. Par exemple, lorsque vous créez une liste, Tekla Structures remplace les attributs ajoutés dans le gabarit de liste par les valeurs de propriété d’objet correspondantes.

Les attributs suivants spécifiques à la pièce sont disponibles pour les calculs d'ouverture et de surface pour les MCII. Les calculs peuvent être réalisés à partir de listes personnalisées.

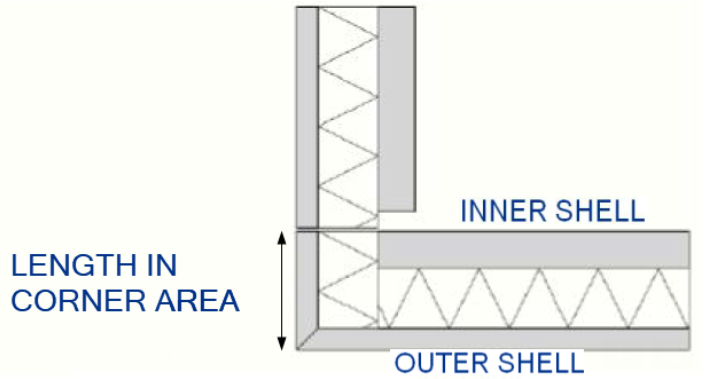

• CUSTOM.WALL_CORNER_AREA: Il s'agit de la surface du retour du mur. La pièce de la surface de retour doit être à l'extrémité de l'angle pour obtenir la longueur totale. La pièce d'angle doit être définie de la même manière que ce qui est expliqué dans la section Inclure les retours d'angle dans le calcul de surface ci-dessous.



• CUSTOM.WALL_GROSS_AREA: Il s'agit de la surface brute du mur.
• CUSTOM.WALL_NET_AREA: Il s'agit de la surface nette du mur. Toutes les ouvertures à l'intérieur du mur et/ou sur les bords sont exclues.
• CUSTOM.WALL_OPENINGS_AREA: Il s'agit de la surface totale de toutes les ouvertures à l'intérieur du mur et/ou des bords.
• CUSTOM.WALL_OPENINGS_N: Il s'agit du nombre total d'ouvertures à l'intérieur du mur et/ou des bords.

Dans l'éditeur de gabarits, ces attributs figurent dans le sous-répertoire CUSTOM de la boîte de dialogue Attribut.

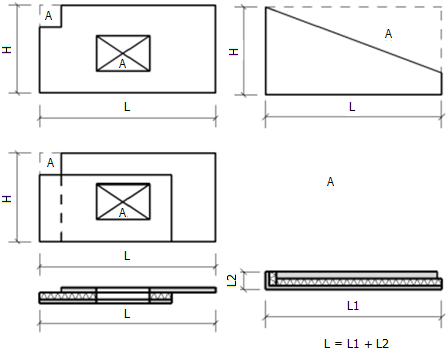

Les exemples ci-dessous présentent les surfaces brutes et nettes des prémurs :

• Surface brute : Formule de calcul : (HxL), anneaux de levage possibles ou matériaux autres que du béton exclus. Si vous devez inclure la surface de l'angle de rotation dans la somme totale de la surface, celle-ci doit être ajoutée séparément (par ex. CUSTOM.WALL_GROSS_AREA + CUSTOM.WALL_CORNER_AREA).

• Surface nette : Formule de calcul : HxL - ΣA i

Inclure les retours d'angles dans le calcul de surface

Pour inclure des retours d'angles dans le calcul de surface, vérifiez que vous possédez le nom de la pièce d'angle (L2 dans l'image ci-dessus) dans le fichier SandwichWallCornerPartNames.dat. Ce fichier répertorie tous les noms de pièce d'angle valides. Lorsque la propriété CUSTOM.WALL_CORNER_AREA est consultée, le fichier est recherché dans l’ordre de recherche des fichiers normal, en commençant par le répertoire modèle et en poursuivant la recherche à partir des dossiers définis pour les options avancées XS_PROJECT, XS_FIRM et XS_SYSTEM. Le premier fichier trouvé est chargé.
