Organisez les formes et les groupes dans le catalogue de formes

Vous pouvez organiser les formes du catalogue de formes en structure de groupe hiérarchique.

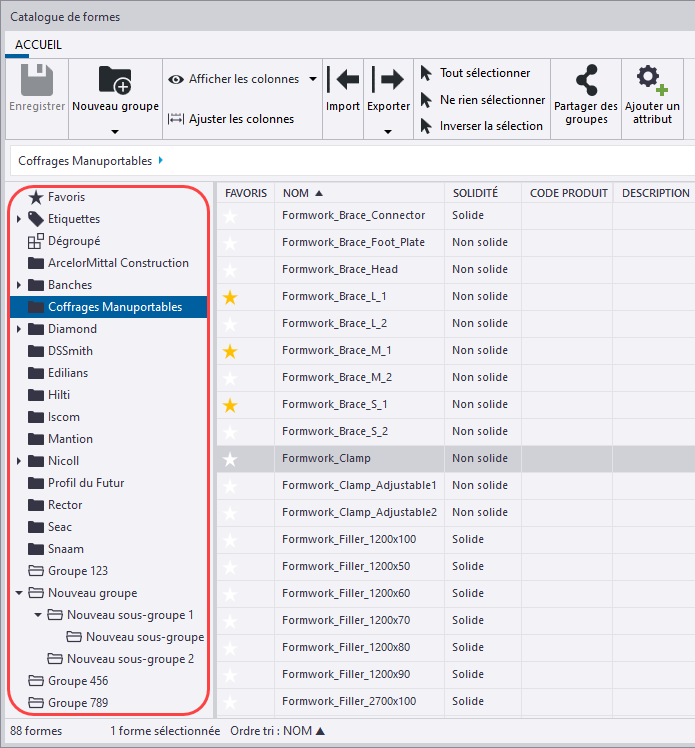

La structure du groupe s’affiche sur le côté gauche du Catalogue de formes et des boîtes de dialogue Sélectionner la forme. Dans la boîte de dialogue Catalogue de formes, vous pouvez ajouter, modifier et supprimer des groupes et des sous-groupes, et déplacer et copier des formes entre les groupes et les sous-groupes.

La structure du groupe peut varier en fonction de l'environnement Tekla Structures que vous utilisez. De même, l’administrateur de votre entreprise ou de votre projet peut avoir créé et partagé une structure de groupe. Si vous êtes un administrateur de Tekla Structures ou l'utilisateur principal, vous pouvez partager vos groupes afin qu’ils soient accessibles à tous les utilisateurs dans le modèle partagé.

La structure du groupe est lue à partir du fichier ShapeCatalog.Groups.xml du répertoire modèle et des fichiers *.ShapeCatalog.Groups.xml des sous-répertoires de forme dans les répertoires projet, société et système (XS_SYSTEM). Il est possible que certaines formes soient d’abord dans le groupe Dégroupé, mais vous pouvez les regrouper.

Les nouvelles formes que vous créez dans le modèle sont également ajoutées au groupe Dégroupé. Si vous importez de nouvelles formes sans une structure du groupe, vous pouvez sélectionner un groupe pour les formes. Vous pouvez également regrouper des formes en les marquant ou en leur attribuant une étoile.

Les groupes marqués avec sont des groupes système. Les groupes marqués avec sont des groupes définis par l’utilisateur.

Les groupes définis par l’utilisateur actuel et les modifications que vous apportez à la structure du groupe sont stockés dans le fichier ShapeCatalog.Groups.user.<username>.xml du répertoire modèle.

Remarque :

Même si vous modifiez la structure du groupe, les fichiers de définition (.xml et .tez) pour chaque forme restent dans les répertoires \Shapes et \ShapeGeometries d’origine.

La boîte de dialogue Sélectionner la forme est utilisée pour sélectionner une forme pour un article. Dans la boîte de dialogue Sélectionner la forme, le groupe Récent est également affiché. Il contient les formes les plus récentes que vous avez utilisées.

Ajouter un nouveau groupe ou un sous-groupe

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Pour ajouter un sous-groupe à un groupe existant, sélectionnez le groupe dans la partie gauche de la boîte de dialogue.

Vous pouvez ajouter des sous-groupes aux groupes définis par l’utilisateur et aux groupes système, mais pas au groupe Favoris, Etiquettes ou Dégroupé.
Cliquez sur Nouveau groupe, puis procédez de l'une des façons suivantes :
- Pour créer un groupe de niveau supérieur, sélectionnez Nouveau groupe.
- Pour ajouter un sous-groupe sous le groupe sélectionné, sélectionnez Nouveau sous-groupe.
Dans la boîte de dialogue Nouveau nom de groupe, saisissez un nom pour le nouveau groupe, puis cliquez sur Créer.
Ajoutez, déplacez ou copiez des formes dans le nouveau groupe, ou modifiez les propriétés de forme selon vos besoins.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Modification d’un groupe ou d’un sous-groupe

Vous pouvez renommer des groupes et des sous-groupes, et modifier les propriétés du groupe.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Sélectionnez le groupe ou le sous-groupe que vous souhaitez modifier.
Pour renommer le groupe, procédez comme suit :
1. Cliquez avec le bouton droit de la souris et sélectionnez Renommer.
2. Dans la boîte de dialogue Renommer le groupe, entrez le nouveau nom, puis cliquez sur Renommer.
Pour modifier les propriétés du groupe, telles que le fabricant ou les étiquettes des formes du groupe, procédez comme suit :
1. Sélectionnez toutes les formes du groupe.
2. Dans la zone de propriété située à droite de la boîte de dialogue Catalogue de formes, modifiez les propriétés.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Déplacement ou copie d'un groupe ou d'un sous-groupe

Vous pouvez déplacer et copier des groupes et des sous-groupes de formes dans le catalogue de formes. Vous pouvez déplacer et copier des groupes système et des groupes définis par l’utilisateur.

Lorsque vous déplacez ou copiez un groupe, les sous-groupes du groupe sélectionné sont également déplacés ou copiés.

Vous ne pouvez pas déplacer ou copier le groupe Favoris, Etiquettes ou Dégroupé ou les sous-groupes dans ces derniers.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Sélectionnez le groupe ou le sous-groupe que vous souhaitez déplacer ou copier.
Suivez l'une des procédures ci-dessous :
- Pour déplacer le groupe, faites glisser le groupe vers un nouvel emplacement dans la structure du groupe.
- Pour déplacer un sous-groupe vers le niveau le plus haut dans la structure du groupe, cliquez avec le bouton droit de la souris sur le sous-groupe et sélectionnez Déplacer au niveau supérieur.
- Pour copier le groupe, maintenez la touche Ctrl enfoncée et faites glisser le groupe vers un nouvel emplacement.
- Pour copier un sous-groupe au niveau le plus haut, cliquez avec le bouton droit de la souris sur le sous-groupe et sélectionnez Copier au niveau supérieur.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Sélectionner des formes

Vous pouvez utiliser ces méthodes lorsque vous sélectionnez des formes dans la boîte de dialogue Catalogue de formes.

La sélection de différentes formes est utile lorsque vous voulez exporter ou ajouter des étiquettes à certaines formes, ou sinon modifier un sous-ensemble de formes.

Utilisez les commandes suivantes dans le ruban du catalogue :
- Cliquez sur Tout sélectionner pour sélectionner toutes les formes du groupe actuellement visible.

  Vous pouvez également sélectionner une forme, puis appuyer sur Ctrl+A.
- Cliquez sur Ne rien sélectionner pour effacer la sélection actuelle.
- Cliquez sur Inverser la sélection pour sélectionner les formes actuellement désélectionnées et pour désélectionner les formes actuellement sélectionnées.
Pour sélectionner plusieurs formes consécutives, sélectionnez la première forme, maintenez la touche Maj enfoncée et sélectionnez la dernière forme.
Pour sélectionner plusieurs formes non consécutives, sélectionnez la première forme, puis maintenez la touche Ctrl enfoncée et sélectionnez les autres formes.

Aperçu d’une forme

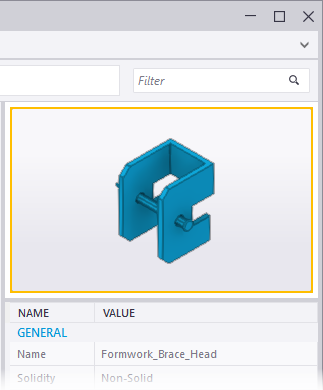

Dans les boîtes de dialogue Catalogue de formes et Sélectionner la forme, Tekla Structures affiche un aperçu de la forme sélectionnée dans l’angle supérieur droit de la boîte de dialogue.

Utilisez ces méthodes pour examiner la forme dans l’aperçu :

Zoom avant et arrière en faisant défiler la molette de la souris
Faites tourner la forme à l'aide du bouton gauche de la souris ()
Effectuez un déplacement à l'aide du bouton central de la souris ()
Ajustez l’angle de vue à l’aide du bouton droit de la souris ()

Déplacement ou copie de formes entre des groupes

Lorsque vous déplacez une forme d’un groupe vers un autre, les formes sont supprimées du groupe précédent. Lorsque vous copiez une forme entre des groupes, les formes restent dans les deux groupes.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Accédez à et sélectionnez le groupe à partir duquel vous souhaitez déplacer ou copier des formes.
Suivez l'une des procédures ci-dessous :
- Pour déplacer une ou plusieurs formes vers un autre groupe, sélectionnez les formes et faites-les glisser vers l’autre groupe.
  Vous pouvez également cliquer avec le bouton droit sur les formes sélectionnées, sélectionner Déplacer dans le groupe, puis, dans la boîte de dialogue qui s’affiche, sélectionner un groupe. Dans la boîte de dialogue, vous pouvez également créer un nouveau groupe ou un sous-groupe pour les formes, si nécessaire.
- Pour copier une ou plusieurs formes dans un autre groupe, sélectionnez les formes, maintenez la touche Ctrl enfoncée, puis faites glisser les formes vers l’autre groupe.
  Vous pouvez également cliquer avec le bouton droit sur les formes sélectionnées, sélectionner Copier dans le groupe, puis, dans la boîte de dialogue qui s’affiche, sélectionner un groupe. Dans la boîte de dialogue, vous pouvez également créer un nouveau groupe ou un sous-groupe pour les formes, si nécessaire.
- Pour supprimer une ou plusieurs formes du groupe sélectionné, sélectionnez les formes, cliquez avec le bouton droit sur l’une des formes sélectionnées, puis sélectionnez Supprimer du groupe.
  Si les formes appartiennent uniquement au groupe sélectionné, les formes sont déplacées dans le groupe Dégroupé. Si les formes appartiennent également à un autre groupe, elles restent dans ce groupe.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Modification des propriétés de forme

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Accédez aux groupes et sélectionnez celui dans lequel vous souhaitez modifier les propriétés de forme.
Sélectionnez une ou plusieurs formes.
Dans la zone de propriété située à droite de la boîte de dialogue Catalogue de formes, modifiez les propriétés de la forme.

Par exemple, vous pouvez ajouter une description ou des étiquettes aux formes sélectionnées.

Remarque :
Vous ne pouvez pas renommer les formes. Vous ne pouvez pas supprimer ou modifier les informations sur la solidité, la version Tekla Structures, l’emplacement du fichier source ou les GUID des formes.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Si vous souhaitez afficher les propriétés de forme ou les attributs utilisateur dans les listes, utilisez les lignes PART dans les gabarits de liste et ajoutez le préfixe PROFILE. ou SHAPE. devant les noms d’attribut. Par exemple, GetValue("PROFILE.Material") ou GetValue("SHAPE.Material"). Les noms d’attributs sont disponibles dans le fichier de définition de la forme (.xml).

Ajout d’un nouvel attribut utilisateur aux formes

En plus des propriétés de forme affichées par défaut dans le catalogue de formes, vous pouvez ajouter des attributs utilisateur aux formes sélectionnées.

Les attributs utilisateur de forme sont enregistrés dans le fichier de définition de chaque forme sélectionnée (.xml) dans le dossier \Shapes du répertoire modèle.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Sélectionnez les formes auxquelles vous souhaitez ajouter un nouvel attribut.
Cliquez sur Ajouter un attribut.
Dans la boîte de dialogueDéfinir un attribut, procédez comme suit :
1. Dans la zone Titre, définissez un nom pour l’attribut.
2. Dans la liste Type, sélectionnez le type d’informations que l’attribut contient.
3. Dans la zone Description, entrez toute information supplémentaire sur l’attribut.
4. Cliquez sur Ajouter un attribut.
Tekla Structures affiche le nouvel attribut à la fin de la liste des propriétés dans la boîte de dialogue Catalogue de formes et dans la boîte de dialogue Sélectionner la forme, avant les étiquettes.
Dans la liste des propriétés, entrez une valeur pour le nouvel attribut dans la cellule Valeur, puis appuyez sur Entrée.
Si vous devez modifier un attribut utilisateur, procédez comme suit :
1. Sélectionnez l’attribut dans la liste propriété.
2. Cliquez sur à côté du nom de l’attribut.
3. Dans la boîte de dialogue Modifier l’attribut, modifiez le type ou la description de l’attribut, puis cliquez sur Modifier l’attribut.

  Vous ne pouvez pas modifier le nom de l’attribut.

  Les modifications sont appliquées à toutes les formes possédant cet attribut lorsque vous cliquez sur Oui pour confirmer les modifications.
Si vous devez supprimer un attribut utilisateur, procédez comme suit :
1. Sélectionnez l’attribut dans la liste propriété.
2. Cliquez sur à côté du nom de l’attribut.
3. Si vous souhaitez supprimer l’attribut de certaines formes uniquement, sélectionnez les formes.
4. Indiquez si vous souhaitez supprimer l’attribut des formes sélectionnées uniquement ou de toutes les formes possédant l’attribut. Cliquez sur Supprimer à partir de la sélection ou Supprimer de tous en conséquence.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Suppression d’un groupe ou d’un sous-groupe ou de formes

Vous pouvez supprimer des groupes, des sous-groupes et des formes dans les groupes du catalogue de formes. Vous pouvez supprimer les groupes et les formes réelles dans les groupes en même temps, ou vous pouvez supprimer des groupes et des formes séparément.

Avant de supprimer des formes, assurez-vous que la forme que vous souhaitez supprimer n'est pas utilisée pour des articles dans votre modèle Tekla Structures. Lorsque vous supprimez une forme depuis le catalogue de formes, la forme n'est plus disponible dans le modèle.

Si vous essayez de supprimer des formes utilisées pour des articles dans le modèle ou dont les fichiers de définition ne se trouvent pas dans le répertoire modèle, Tekla Structures ne supprime pas ces formes.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Sélectionnez un groupe ou un sous-groupe sur le côté gauche de la boîte de dialogue.
Suivez l'une des procédures ci-dessous :
- Pour supprimer uniquement le groupe mais pas les formes, cliquez avec le bouton droit sur le groupe, puis sélectionnez Supprimer.
  Si les formes appartiennent uniquement au groupe supprimé, les formes sont déplacées dans le groupe Dégroupé. Si les formes appartiennent également à un autre groupe, elles restent dans ce groupe.
- Pour supprimer le groupe et les formes qu’il contient, cliquez avec le bouton droit sur le groupe et sélectionnez Supprimer avec les formes.
- Pour supprimer uniquement certaines formes du groupe, sélectionnez une ou plusieurs formes de répertoire modèle inutilisées, cliquez avec le bouton droit sur l’une des formes, puis sélectionnez Supprimer.
Vous êtes invité à confirmer la suppression.
Cliquez sur Oui.
Cliquez sur OKEnregistrer pour enregistrer les changements dans le catalogue de formes.

Partage de groupes avec d’autres utilisateurs

Si vous êtes un administrateur Tekla Structures ou l'utilisateur principal, vous pouvez disposer de formes organisées en groupes dans un projet. Vous pouvez ensuite partager la structure du groupe afin que vos groupes définis par l’utilisateur deviennent des groupes système et soient disponibles pour tous les utilisateurs dans le modèle partagé.

Dans le menu Fichier, cliquez sur Catalogues > Catalogue de formes pour ouvrir la boîte de dialogue Catalogue de formes.
Si nécessaire, modifiez la structure du groupe et les propriétés des formes, puis cliquez sur Enregistrer pour enregistrer les modifications dans le catalogue de formes.
Cliquez sur Partager des groupes.
Lorsque vous êtes invité à confirmer le partage, cliquez sur Partager des groupes dans la boîte de dialogue qui s’affiche.
Cliquez sur OK.

Les autres utilisateurs du modèle partagé verront les groupes partagés lors de la prochaine acquisition.
