Doublante
Doublante crée une doublante entre la pièce principale et la pièce secondaire. La pièce principale doit être un profil rond.
Objets créés
-
Eclisse d'âme
-
Soudures
Utilisation
|
Situation |
Description |
|---|---|
|
|
Doublante rectangulaire reliant un poteau et une poutre. |
|
|
Doublante circulaire reliant un poteau et une poutre. La pièce secondaire est en biais. |
|
|
Doublante rectangulaire reliant un poteau et une poutre. La pièce secondaire n'est pas sur l'axe. |
Ordre de sélection
- Sélectionnez la pièce principale (poteau).
- Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
|
Pièce |
|
|---|---|
|
1 |
Eclisse d'âme |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer le type, la position et les dimensions de la doublante.
Type de doublante
|
Option |
Description |
|---|---|
|
|
Sélectionnez le type de doublante :
|
Type de jeu
|
Option |
Description |
|---|---|
|
|
Défaut Jeu entre la doublante et la pièce secondaire. Autodéfauts permet de modifier cette option. |
|
|
Jeu entre la doublante et la pièce secondaire. |
|
|
Jeu entre la pièce principale et la pièce secondaire. |
Cote du jeu
|
Description |
|
|---|---|
|
1 |
Jeu entre la doublante et la pièce secondaire. |
|
2 |
Jeu entre la pièce principale et la pièce secondaire. |
Jeu de coupe
|
Description |
|
|---|---|
|
1 |
Jeu de coupe entre la doublante et la pièce secondaire. |

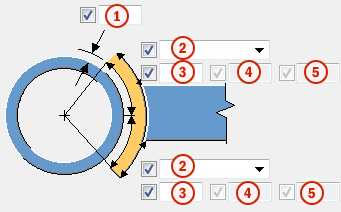

Cotes de doublante rectangulaire
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Décalage entre le poteau et la doublante. |
0 mm |
|
2 |
Type de mesure de doublante :
|
Angle |
|
3 |
Angle de la doublante. L'angle peut atteindre jusqu'à 360 degrés pour entourer la pièce principale. |
Angle + 10 degrés
|
|
4 |
Valeur de dimension de la doublante. La dimension peut atteindre jusqu'à 360 degrés pour entourer la pièce principale. |
longueur équivalente à l'angle de formule +10 degrés |
|
5 |
Valeur du bord de la doublante. La valeur du bord peut atteindre jusqu'à 360 degrés pour entourer la pièce principale. |
longueur équivalente à l'angle de formule +10 degrés |
Cote d'arrondi d'angle du plat rectangulaire
|
Description |
|
|---|---|
|
1 |
Cote d'arrondi d'angle pour une doublante rectangulaire. Les coins ne sont pas créés avec une valeur 0. |
Extension de doublante pour plat rectangulaire
|
Description |
|
|---|---|
|
1 |
Dimension verticale entre l'arête supérieure de la pièce secondaire et l'arête supérieure de la doublante. |
|
2 |
Dimension verticale entre l'arête inférieure de la pièce secondaire et l'arête supérieure de la doublante. |
Cotes de doublante circulaire
|
Description |
|
|---|---|
|
1 |
Décalage entre le poteau et la doublante. |
Diamètre de doublante circulaire
|
Description |
|
|---|---|
|
1 |
Diamètre de la doublante circulaire. |
Onglet Eléments
Utilisez l'onglet Pièces pour paramétrer la position de la doublante.
Pièce
|
Pièce |
Description |
|---|---|
|
Eclisse d'âme |
Épaisseur de l'éclisse d'âme. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
