Soudure+gousset(9)

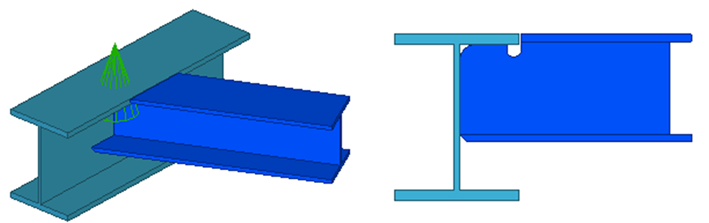

Offshore (9) relie une poutre à une autre à l'aide de soudures. Conçu pour une utilisation en offshore, le composant permet de créer des grugeages et des passages de soudures complexes ainsi que de gérer les propriétés de grugeage.
Objets créés
-
Grugeages
-
Soudures
Utilisation
|
Situation |
Description |
|---|---|
|
|
Une poutre est reliée à une autre. |
Limites du profil
Vous pouvez créer trois différents types de grugeage :
- Libre
- Heerema
- HSM

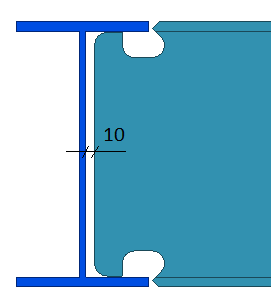

Lors de la création d'un type de grugeage Libre, la poutre principale et la poutre secondaire ne possèdent pas toujours la même taille. Vous pouvez les configurer en fonction de vos besoins et créer l'attache.
Lors de la création des types de grugeage Heerema et HSM, la taille de poutre dépend des paramètres Heerema et HSM sélectionnés.

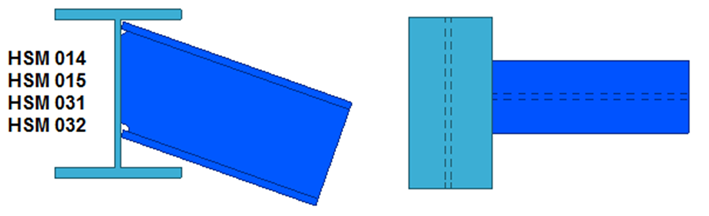

Pour tous les types Libre et Heerema ainsi que la plupart des types HSM, des poutres secondaires inclinées sont permises. Les poutres secondaires inclinées sont uniquement prises en charge par certains types HSM spécifiques. Consultez le tableau ci-dessous pour obtenir des exemples.
| Type de grugeage | Exemple |
|---|---|
| Libre |
|
| HSM |
|
Ordre de sélection
-
Sélectionnez la pièce principale (poutre).
-
Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
|
Pièce |
|
|---|---|
|
1 |
Poutre |
|
2 |
Poutre |
Onglet Graphique 1
Utilisez l'onglet Graphique 1 pour créer des grugeages dans le sens de l’âme.
Type de grugeage
Sélectionnez le type de grugeage et entrez les valeurs de grugeage, si nécessaire.
|
Option |
Description |
|---|---|
|
Libre |
Entrez les cotes de grugeage. |
|
Heerema |
Lorsque vous sélectionnez cette option, les options Heerema prédéfinies s'affichent dans une liste. Les valeurs prédéfinies sont entrées automatiquement dans les attributs définis par l'utilisateur de la poutre secondaire. |
|
HSM |
Lorsque vous sélectionnez cette option, les options HSM prédéfinies s'affichent dans une liste. Les valeurs prédéfinies sont entrées automatiquement dans les attributs définis par l'utilisateur de la poutre secondaire. |
|
Rien et effacer attribut utilisateur |
Aucun grugeage n'est créé. Aucune valeur n'est associée aux attributs définis par l'utilisateur. |

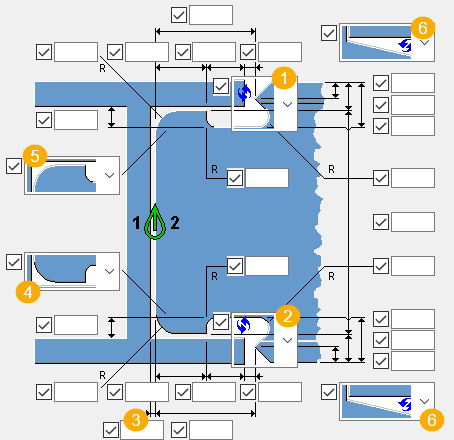

Grugeages
|
Description |
|
|---|---|
|
1 |
Définissez le grugeage d'aile supérieure de la poutre secondaire. |
|
2 |
Définissez le grugeage d'aile inférieure de la poutre secondaire. |
|
3 |
Définissez le jeu entre l'âme de la poutre principale et l'extrémité de la poutre secondaire.
|
|
4 |
Définissez l'arrondi inférieur et un éventuel passage de soudure pour la poutre secondaire. |
|
5 |
Définissez l'arrondi supérieur et un éventuel passage de soudure pour la poutre secondaire. |
|
6 |
Créez une coupe qui suit l’aile inclinée de la poutre secondaire. |
Adaptation
Sélectionnez le type d'adaptation.
Onglet Graphique 2

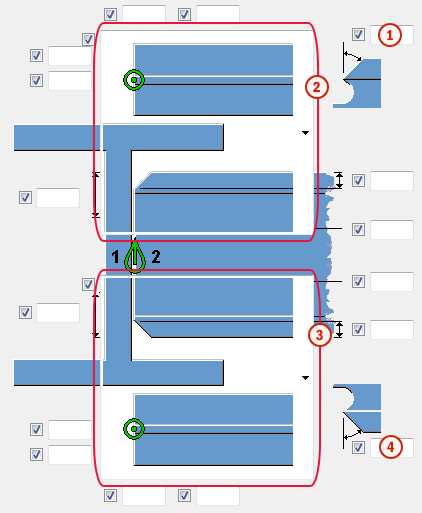

Utilisez l'onglet Graphique 2 pour créer des grugeages dans le sens de l’aile. Les options de cet onglet peuvent être utilisées uniquement lorsque le type de grugeage est défini sur Libre dans l'onglet Graphique 1. Si vous sélectionnez un type spécifique de grugeage (Heerema, HSM) dans l'onglet Graphique 1, les valeurs prédéfinies sont automatiquement entrées dans les attributs utilisateur.
Grugeages
|
Description |
|
|---|---|
|
|
Définissez l'angle de chanfrein de l'aile supérieure (facultatif). |
|
|
Définissez le biais de l'aile supérieure. |
|
|
Définissez le biais de l'aile inférieure. |
|
|
Définissez l'angle de chanfrein de l'aile inférieure (facultatif). |
Onglet Description soudure
Utilisez l'onglet Description soudure pour paramétrer les descriptions de soudure pour les soudures supérieure, de l'âme et inférieure.
|
Description |
|
|---|---|
|
|
Soudure supérieure |
|
|
Soudure de l'âme |
|
|
Soudure inférieure |
Utilisez les zones de l'onglet Description soudure pour définir le nom du commentaire sur la soudure. Entrez le texte WELD_COMMENT dans le Champ UDA. Les descriptions dans les zones Sup., Web et Inférieur correspondent à chaque soudure.
Double-cliquez sur une soudure dans le modèle et accédez aux attributs utilisateur associés à la soudure. Le texte est entré dans la zone Commentaire Soudure.
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
