Platine tube (97)

Platine tube (97) relie une poutre à un poteau à l’aide d’une attache par plat soudé. La forme du poteau peut être ronde ou rectangulaire. L'attache crée une console, un plat de fixation et une platine.

Objets créés

Console
Platine
Plat de fixation
Plat d'assemblage
Soudures

Utilisation


Option	Description

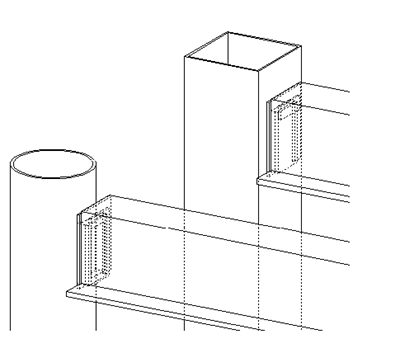

	Poutre reliée à un poteau

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez la pièce secondaire (poutre).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Console
2	Platine
3	Plat d'assemblage
4	Plat de fixation

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions de l'attache et les coupes d'extrémité de la poutre.

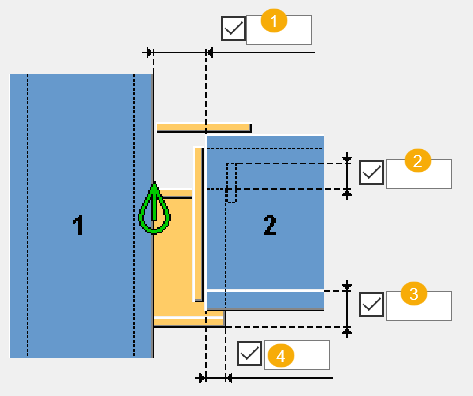

Dimensions


	Description	Défaut
1	Jeu entre la poutre et le poteau.	`30 mm` moins le recouvrement de la console avec la poutre
2	Recouvrement du plat de fixation.	`25 mm`
3	Distance entre le dessous de la console et le dessus de l'aile inférieure de la poutre.	Epaisseur de l’aile inférieure de la poutre.
4	Recouvrement de la console avec la poutre.	`10 mm`

Coupe à l'extrémité de la poutre


Horizontale	Verticale	Description
		Droite Effectue une coupe droite sur l'extrémité de la poutre secondaire.
		Biais Coupe l'extrémité de la poutre secondaire parallèlement à la pièce principale.

Onglet Console

Utilisez l’onglet Console pour définir les propriétés de la console.

Pièces


Option	Description	Défaut
Profil console	Sélectionnez le profil dans le catalogue de profils.	La console par défaut est un plat pour les poteaux rectangulaires et un profil rectangulaire pour les poteaux ronds.
Bouchons	Épaisseur et largeur du bouchon.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Type de console


Option	Description
Console	Sélectionnez la forme : Plat plié crée la console en utilisant un plat plié. Par défaut, cette option crée des bouchons en haut et en bas du plat plié. Les bouchons ne peuvent être utilisés qu’avec ce type de console. Profil crée la console en utilisant un plat. Plat crée une console en utilisant un plat.
Direction	Sélectionnez la direction de la console : Horizontal crée la console dans le sens horizontal. Il s'agit de la valeur par défaut. Vertical crée la console dans le sens vertical.

Dimensions de la console


Option	Description
	Définissez la hauteur de la console.
	Définissez la largeur de la console.
	Définissez le rayon de courbure. Définissez l’épaisseur de la console.

Création d’un bouchon

Les bouchons peuvent uniquement être utilisés lorsque la console est créée en utilisant un plat plié.


Option	Description
	Crée des bouchons en haut et en bas de la console. Il s'agit de l'option par défaut.
	Crée un bouchon en haut de la console.
	Crée un bouchon en bas de la console.
	Aucun bouchon n'est créé.

Onglet Plat fixation

Utilisez l'onglet Plat fixation pour définir les dimensions et les propriétés du plat de fixation. Le plat de fixation est soudé sur la console, et sa dimension dépend des dimensions de cette dernière.

Pièces


Option	Description
Plat fixation	Épaisseur du plat de fixation.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Dimensions du plat de fixation


Option	Description	Défaut
	Définissez la hauteur du plat de fixation.	`0 mm`
	Définissez la largeur du plat de fixation.	Largeur de la console

Chanfrein du plat de fixation


Option	Description
	Le plat de fixation n’est pas chanfreiné. Il s'agit de l'option par défaut.
	Le chanfrein est créé sur le côté gauche du plat de fixation.
	Le chanfrein est créé sur le côté droit du plat de fixation.

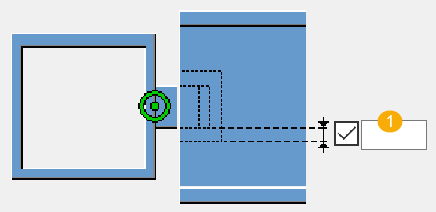

Dimensions du chanfrein du plat de fixation


	Description
1	Dimension verticale du chanfrein du plat de fixation.
2	Dimension horizontale du chanfrein du plat de fixation.

Onglet Platine

Utilisez l’onglet Platine pour définir les propriétés et les dimensions de la platine. La platine est créée orthogonale au poteau et est soudée sur la poutre.

Pièces


Option	Description	Défaut
Platine	Épaisseur de la platine.	`10 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

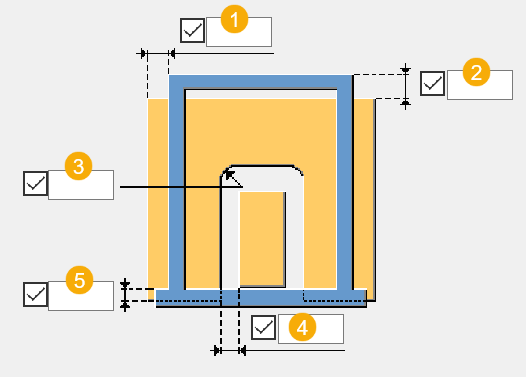

Dimensions


	Description
1	Distance horizontale entre la platine et le côté extérieur de l’âme de la poutre.
2	Distance verticale entre la platine et le dessus de l'aile supérieure de la poutre.
3	Rayon.
4	Distance entre l'arête interne de la platine et le bord de la console.
5	Distance entre la platine et le dessus de l'aile inférieure de la poutre.

Onglet Assemblage de pièces indépendantes

Utilisez l’onglet Assemblage de pièces indépendantes pour définir les propriétés et les dimensions du plat d'assemblage.

Pièces


Option	Description	Défaut
Plat assemblage	Épaisseur du plat d’assemblage.	`10 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Dimensions


	Description
1	Distance entre le plat d'assemblage et l'extrémité de la poutre.
2	Largeur du plat d'assemblage.

Onglet Coupe

Utilisez l’onglet Coupe pour définir la taille et les dimensions du trou.

Dimensions


	Description	Défaut
1	Diamètre du trou d’évent.
2	Distance entre le trou d’évent et l’arête supérieure de la poutre.	`10 mm`
3	Distance entre le trou d’évent dans le poteau et le bord intérieur de la console.	`20 mm`
