Créer un trou autour de la pièce (92)
L'option Créer un trou autour de la pièce (92) permet de couper un trou dans une pièce à partir d'une autre pièce. La pièce qui coupe le trou est perpendiculaire à la pièce coupée.
Objets créés
-
Coupes
Utilisation
|
Situation |
Description |
|---|---|
|
|

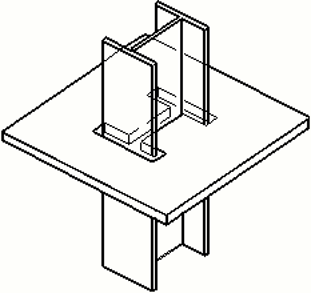

Le poteau en acier crée une coupe à travers un plat. |
|
|
Le poteau en béton crée une coupe à travers un plat. |
|
|
Le poteau en béton crée une coupe dans un plat. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau).
-
Sélectionnez la pièce secondaire.
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions du jeu et spécifier si les dimensions sont identiques des deux côtés du jeu.
Côté du jeu
Définissez si les cotes du jeu sont identiques des deux côtés du jeu.
|
Option |
Description |
|---|---|
|
|
Les cotes du jeu sont identiques des deux côtés du jeu. |
|
|
Les cotes du jeu sont différentes de chaque côté. |
Cotes des écarts
|
Description |
|
|---|---|
|
1 |
Jeu vertical entre le poteau et la pièce secondaire. |
|
2 |
Jeu horizontal entre le poteau et la pièce secondaire. |
|
3 |
Jeu horizontal entre le poteau et la pièce secondaire. Pour définir cette cote, indiquez que le jeu est différent de chaque côté. |
|
4 |
Jeu vertical entre le poteau et la pièce secondaire. Pour définir cette cote, indiquez que le jeu est différent de chaque côté. |
Découpe par élément
| Option | Description |
|---|---|
|
|
Une coupe est toujours créée sur toute la pièce principale. |
|
|
Définissez la profondeur de la coupe à partir du bord de la pièce secondaire. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir le type et les propriétés de la coupe.
Propriétés de la coupe
|
Option |
Description |
|---|---|
|
Taille maximale du rectangle |
Définissez la taille maximum de la coupe d'un rectangle. |
|
Découpe perpendiculaire à la pièce principale |
Définissez si la coupe est perpendiculaire à la pièce principale. Cette option fonctionne pour les coupes rectangulaires. |
|
Nom de la pièce de découpe |
Définissez un nom pour la pièce découpée. |
Type de coupe
|
Option |
Description |
|---|---|
|
|
Défaut Crée une coupe exacte ou rectangulaire. Autodéfauts permet de modifier cette option. |
|
|
Rectangulaire Crée une coupe rectangulaire à partir des coordonnées des arêtes de la pièce de découpe. |
|
|
Exact Crée une coupe le long des arêtes de la pièce de découpe. La pièce de découpe doit être perpendiculaire à la pièce qu'elle coupe. Vous pouvez utiliser cette option pour les profils I, ronds et tubulaires. |
|
|
Automatique Cette option permet de sélectionner le type de coupe en fonction de la taille de coupe définie dans Taille maximale du rectangle. Si la taille de la pièce de découpe est supérieure à celle définie dans Taille maximale du rectangle, une coupe exacte est créée. Sinon, une coupe rectangulaire est créée. |
