Montants coudés (84)

Montants coudés (84) crée un plat d'attache et un montant coudé pour relier un limon et un montant.

Objets créés

Platine
Boulons
Soudures

Utilisation


Situation	Description
	Le plat d'attache et le montant coudé relient un limon et un montant.

Ordre de sélection

Sélectionnez la pièce principale.
Sélectionnez la pièce secondaire.

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Platine
2	Pièce courbe

Onglet Graphique

Utilisez l'onglet Graphique pour définir la géométrie de l'attache.

Cotations


	Description	Défaut
1	Distance verticale entre l'axe du plat d'attache et le centre de l’extrémité de raccordement du montant.	`0`
2	Excentricité du plat d'attache Distance horizontale entre l'axe du plat d'attache et l'axe du montant.	`0`


	Description	Défaut
1	Rayon de la pièce courbe	`90` degré
2	Position verticale du plat d'attache Distance entre le dessus de la pièce principale et l'axe du plat d'attache.	`76 mm`

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Plat attache


Option	Description	Défaut
Plat attache	Epaisseur et largeur du plat d'attache.	`10 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir l'orientation et les chanfreins du plat d'attache.

Type de construction

Sélectionnez le type de construction et entrez le nom du fabricant.

Type plat


Option	Description
	Défaut Rectangulaire Autodéfauts permet de modifier cette option.
	Rectangulaire
	Diamond
	Triangulaire
	Circulaire
	Rectangulaire selon boulons La taille du plat est déterminée par les valeurs que vous entrez dans l'onglet Boulons.
	Circulaire selon boulons La taille du plat est déterminée par les valeurs que vous entrez dans l'onglet Boulons.

Orientation du plat si inclinaisons


Option	Description
	Défaut Perpendiculaire à la pièce secondaire Autodéfauts permet de modifier cette option.
	Perpendiculaire à la pièce secondaire
	Orienté sur la pièce principale

Orientation du plat


Option	Description
	Défaut Horizontale Autodéfauts permet de modifier cette option.
	Perpendiculaire
	Horizontale

Type chanfrein


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit Définissez les dimensions horizontale et verticale du chanfrein .
	Chanfrein arrondi Définissez le rayon du chanfrein.

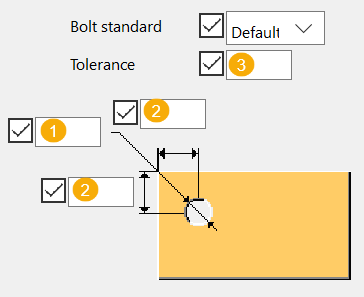

Dimensions du perçage


	Description
1	Diamètre trou
2	Pince du trou
3	Sélectionnez le standard boulon et définissez la tolérance de perçage.

Orientation de coupe

Sélectionnez l’orientation de la coupe.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons.

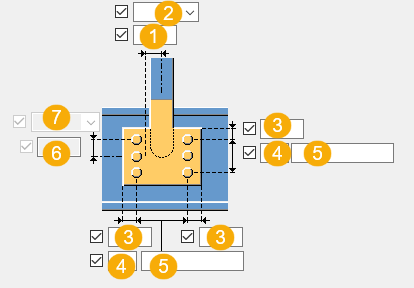

Dimensions du groupe de boulons


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Dimension de la position verticale du groupe de boulons.
7	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
