Cornière simple 2 (82)
Cornière simple 2 (82) relie une poutre à un maximum de trois poutres, à l'aide d'une cornière boulonnée ou soudée.
Objets créés
-
Cornière
-
Raidisseurs
-
Cales
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Trois poutres reliées à une poutre à l'aide de cornières boulonnées |
Ordre de sélection
-
Sélectionnez la pièce principale (poutre).
-
Sélectionnez la première pièce secondaire (poutre).
-
Sélectionnez la deuxième pièce secondaire (poutre).
-
Sélectionnez la troisième pièce secondaire (poutre).
Vous pouvez sélectionner un maximum de trois pièces secondaires.
-
Cliquez sur le bouton central de la souris pour créer l'attache.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Cornière |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions et la position de la cornière.

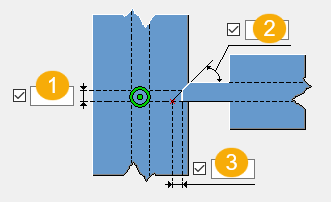

Dimensions
| Description | |
|---|---|
|
1 |
Jeu entre la pièce principale et la cornière |
|
2 |
Coupe de la pièce secondaire La coupe est définie à partir de la cornière. |
Onglet Eléments
Utilisez l'onglet Eléments pour définir les propriétés des pièces.
Pièces
| Option | Description |
|---|---|
|
Cornière avant Cornière arrière |
Sélectionnez le profil dans le catalogue de profils. |
|
Raid. sup. AV Raid. inf. AV |
Épaisseur et largeur du raidisseur |
|
Raid. sup. AR Raid. inf. AR |
Épaisseur et largeur du raidisseur |
|
Cale avant Cale arrière |
Épaisseur et largeur de la cale, et hauteur de la cale côté avant |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir l'orientation et le côté de la cornière et la coupe de la poutre.
Orientation cornières
| Option | Option | Description |
|---|---|---|
|
|
|
Défaut L'aile la plus longue est horizontale. Autodéfauts permet de modifier cette option. |
|
|
|
L'aile la plus longue est horizontale. |
|
|
|
L’aile la plus longue est verticale. |
Décalage de cornière
Définissez le décalage de la cornière par rapport au centre de l'attache.
Coupe à l'extrémité de la poutre
| Option | Description |
|---|---|
|
|
Défaut Tekla Structures détermine, en fonction de la géométrie de l'attache, comment l'extrémité de la poutre est coupée. Autodéfauts permet de modifier cette option. |
|
|
Tekla Structures détermine, en fonction de la géométrie de l'attache, comment l'extrémité de la poutre est coupée. Automatique |
|
|
Une coupe biaise est créée. |
|
|
Une coupe droite est créée. |
Côté de la cornière
| Option | Description |
|---|---|
|
|
Défaut Les cornières sont créées des deux côtés. Autodéfauts permet de modifier cette option. |
|
|
Les cornières sont créées des deux côtés. |
|
|
La cornière est créée d'un seul côté. |
|
|
La cornière est prolongée. |
Découpe du dessous de la poutre
| Option | Description |
|---|---|
|
|
Défaut Tekla Structures détermine, en fonction de la géométrie de l'attache, comment le bas de la poutre est coupé. Autodéfauts permet de modifier cette option. |
|
|
Tekla Structures détermine, en fonction de la géométrie de l'attache, comment le bas de la poutre est coupé. Automatique |
|
|
Le bas de la poutre n'est pas coupé. |
|
|
Le bas de la poutre est coupé. |
Onglet Boulons
Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

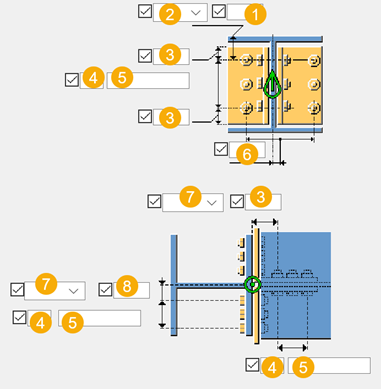

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Dimension de la position verticale du groupe de boulons. |
|
2 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Quantité de boulons. |
|
5 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
6 |
Dimension de la position horizontale du groupe de boulons. |
|
7 |
Lieu de montage des boulons. |
|
8 |
Distance entre le groupe de boulons et l'axe central de la pièce principale |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Sélectionnez à la fois la pièce principale et la pièce secondaire où les trous oblongs sont créés.
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Disposition des boulons en quinconce sur une cornière
| Option | Description |
|---|---|
|
|
Défaut Les boulons ne sont pas en quinconce. Autodéfauts permet de modifier cette option. |
|
|
Les boulons ne sont pas en quinconce. |
|
|
Les boulons sont en quinconce. |
|
|
Les boulons sont en quinconce. |
Onglet Raidisseurs
Utilisez l'onglet Raidisseurs pour paramétrer les dimensions et les positions des raidisseurs.
Création raidisseur
| Option | Description |
|---|---|
|
|
Défaut Aucun raidisseur n'est créé. Autodéfauts permet de modifier cette option. |
|
|
Aucun raidisseur n'est créé. |
|
|
Un raidisseur complet avec chanfreins est créé. |
|
|
Un raidisseur complet sans chanfreins est créé. |
|
|
Un raidisseur complet est créé. La préparation de la soudure est réalisée sur trois côtés. |
|
|
Un raidisseur complet est créé. La préparation de la soudure est réalisée sur deux côtés. |
Positions du raidisseur
| Description | |
|---|---|
|
1 |
Distance entre le raidisseur supérieur avant et l'aile de poutre |
|
2 |
Distance entre le raidisseur inférieur avant et l'aile de la poutre |
|
3 |
Distance entre le raidisseur supérieur arrière et l'aile de la poutre |
|
4 |
Distance entre le raidisseur inférieur arrière et l'aile de la poutre |
Dimensions du raidisseur
| Description | |
|---|---|
|
1 |
Décalage horizontal à partir de la poutre |
|
2 |
Dimension verticale jusqu'à l'angle inférieur du chanfrein |
|
3 |
Angle du chanfrein |
Onglet Grugeages
Utilisez l'onglet Grugeages pour créer des grugeages dans la poutre secondaire et pour contrôler la forme et les dimensions des grugeages.
Forme de grugeage
| Option | Description |
|---|---|
|
|
Sélectionnez la forme du grugeage et définissez le rayon des grugeages chanfreinés. |
Côté du grugeage
| Option | Description |
|---|---|
|
|
Défaut Des grugeages sont créés des deux côtés. Autodéfauts permet de modifier cette option. |
|
|
Automatique |
|
|
Le grugeage est créé sur le côté gauche. |
|
|
Des grugeages sont créés des deux côtés. |
|
|
Le grugeage est créé sur le côté droit. |
Grugeage chanfreiné
| Option | Description |
|---|---|
|
|
Définissez la longueur de la partie étroite du grugeage chanfreiné. |
Dimensions du grugeage
| Description | |
|---|---|
|
1 |
Cotation verticale Définissez le rayon des chanfreins arrondis dans :
|
|
2 |
Dimension horizontale du grugeage |
|
3 |
Définissez le jeu minimum du grugeage. Le jeu est par défaut égal au rayon d'arrondi de la pièce principale. Lorsque vous définissez le jeu :
|
Onglet Prép.Soud.
Utilisez l'onglet Prép.Soud. pour définir le type et les dimensions de préparation de la soudure d'extrémité de la poutre.

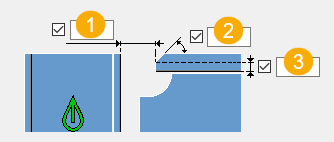

Préparation de la soudure d'aile
| Description | |
|---|---|
|
1 |
Jeu de l'aile pour la soudure |
|
2 |
Angle de préparation de l'aile en degrés |
|
3 |
Pince de la soudure depuis le bas de l'aile de la poutre |
Trou d'accès à la soudure
| Description | |
|---|---|
|
1 |
Rayon du trou de passage de soudure |
Préparation de la soudure pour l'âme
| Description | |
|---|---|
|
1 |
Distance horizontale de coupe de l'aile Pince de la soudure depuis l'âme de la poutre |
|
2 |
Angle de coupe de l'aile Angle de préparation de l'âme en degrés |
|
3 |
Distance verticale de coupe de l'aile Jeu de l'âme pour la soudure |
|
4 |
Trou d'accès à la soudure rond avec un rayon (le trou/le grugeage d'accès à la soudure est chanfreiné en fonction du rayon que vous entrez) |
|
5 |
Distance horizontale de coupe de l'âme |
|
6 |
Angle de coupe de l'âme |
|
7 |
Distance verticale de coupe de l'aile |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
