Potelet (5)
Potelet (5) permet de relier un arbalétrier à un potelet à l’aide d’un profil en L simple ou d’un profil support double. Une coiffe est ajoutée au potelet et un plat vertical au-dessus de la coiffe à relier au support. Le support peut être créé au-dessus ou en dessous de l'arbalétrier, et le potelet est ajusté en conséquence. Le support peut être boulonné ou soudé à l'arbalétrier et au plat vertical.
Objets créés
-
Plat vertical
-
Coiffe
-
Profil appui L/T
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|

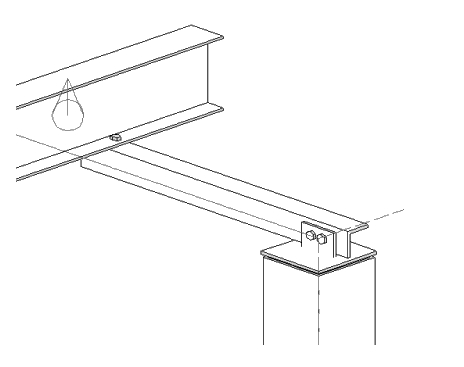

Arba attaché sur un potelet. Décalage de plat en option. |
|
|
Attache potelet sur poutre. |
Ordre de sélection
-
Sélectionnez la pièce principale (potelet).
-
Sélectionnez la pièce secondaire (arbalétrier).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Coiffe |
|
2 |
Plat vertical |
|
3 |
Profil appui L/T |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions de l'attache.

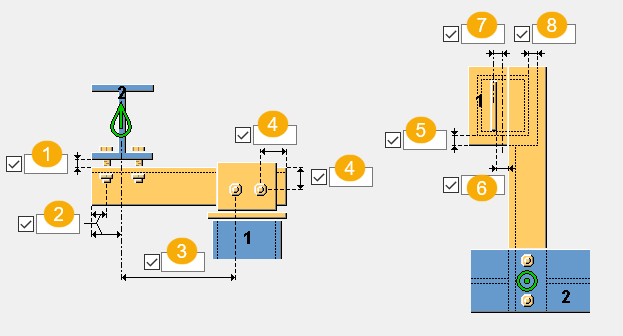

Dimensions
| Description | |
|---|---|
|
1 |
Distance entre l'arbalétrier et l'appui. |
|
2 |
Si l’appui est boulonné, cette cote correspond à la pince des boulons de l’appui du côté de l'arbalétrier. Si l’appui est soudé, cette cote correspond à la distance entre l’axe central de l'arbalétrier et l’arête de l’appui. |
|
3 |
Distance entre le centre de l'arbalétrier et le boulon de plat le plus proche. |
|
4 |
Pince de la platine. |
|
5 |
Extension de l’arête de la coiffe dans la direction parallèle à l’appui. |
|
6 |
Distance entre le plat vertical et l'appui. |
|
7 |
Distance entre l’axe central du poteau et le plat vertical. |
|
8 |
Extension de l’arête de la coiffe dans la direction perpendiculaire à l’appui. |
Onglet Eléments
Utilisez l'onglet Pièces pour définir les propriétés des pièces.
Pièces
| Option | Description |
|---|---|
|
Plat vertical |
Épaisseur du plat vertical. |
|
Coiffe |
Épaisseur de la coiffe. |
|
Profil L/T |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir le type d'appui, l'orientation et la position.
Type d'appui
| Option | Description |
|---|---|
|
|
Défaut Appui à l'avant. Autodéfauts permet de modifier cette option. |
|
|
Appui à l'avant. |
|
|
Appui à l’arrière. |
|
|
Appui des deux côtés. |
Orientation assise
| Option | Description |
|---|---|
|
|
Défaut L'aile la plus longue est horizontale. Autodéfauts permet de modifier cette option. |
|
|
L'aile la plus longue est horizontale. |
|
|
L’aile la plus longue est verticale. |
Position appui
| Option | Description |
|---|---|
|
|
Défaut L’appui est en dessous de l'arbalétrier. Autodéfauts permet de modifier cette option. |
|
|
L’appui est en dessous de l'arbalétrier. |
|
|
L’appui est au-dessus de l'arbalétrier. |
Onglet Bls plat
Utilisez l'onglet Bls plat pour définir les dimensions du groupe de boulons, les propriétés des boulons et l'attache du plat vertical sur l'appui.

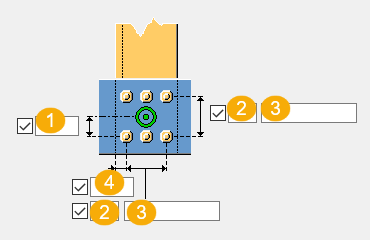

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Quantité de boulons. |
|
2 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas. |
Type attache
Sélectionnez la manière dont le plat vertical est relié à l’appui.
| Option | Description |
|---|---|
|
|
Défaut Boulonné Autodéfauts permet de modifier cette option. |
|
|
Boulonné |
|
|
Soudé |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Bls poutre
Utilisez l'onglet Bls poutre pour définir les dimensions du groupe de boulons, les propriétés des boulons et l'attache de l'arbalétrier sur l'appui.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Distance entre le centre de l'arbalétrier et les boulons. |
|
2 |
Quantité de boulons. |
|
3 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
4 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
Type attache
Sélectionnez la manière dont l'arbalétrier est relié à l’appui.
| Option | Description |
|---|---|
|
|
Défaut Boulonné Autodéfauts permet de modifier cette option. |
|
|
Boulonné |
|
|
Soudé |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Calcul
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
