Platine simple (55)

Platine simple (55) relie une poutre à un poteau ou à une autre poutre à l’aide d’une platine.

Objets créés

Platine
Raidisseurs (pour profils en W uniquement)
Boulons
Soudures

Utilisation


Situation	Description
	Platine créée entre l’extrémité du poteau et la poutre

Ordre de sélection

Sélectionnez la pièce principale (poteau ou poutre).
Sélectionnez la pièce secondaire (poteau ou poutre).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

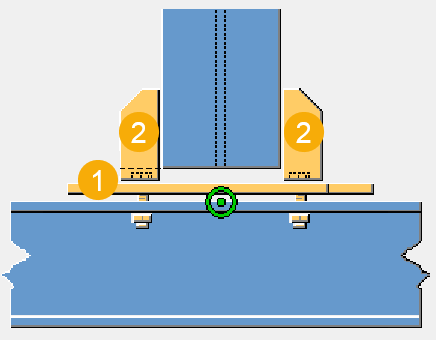

Clé d'identification de pièce


	Description
1	Platine
2	Raidisseurs

Onglet Graphique

Utilisez l'onglet Graphique pour définir la position de la platine et les découpes d'angles.

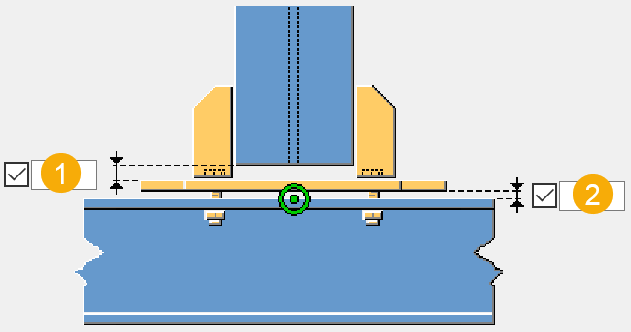

Dimensions


	Description
1	Décalage de la platine par rapport à l'extrémité inférieure de la pièce secondaire.
2	Distance entre la pièce principale et le dessous de la platine.

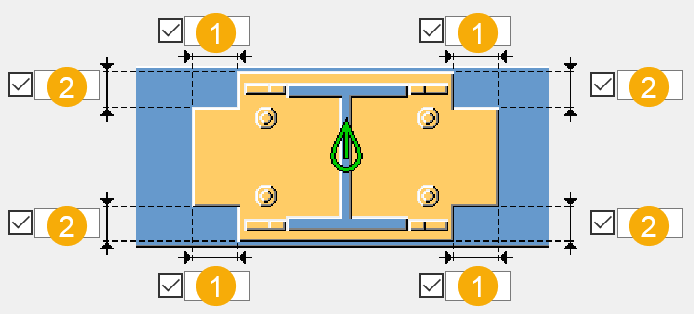

Découpes d'angles de la platine


	Description
1	Dimension horizontale de la découpe d’angle.
2	Dimension verticale de la découpe d'angle.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés de la platine.

Pièces


Option	Description
Platine	Epaisseur, largeur et hauteur de la platine.
Raidisseurs	Épaisseur, largeur et hauteur des raidisseurs.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l’onglet Paramètres pour définir les trous d'évacuation et de la forme des angles de la platine.


Option	Description
Contour de la platine	Définissez comment la platine est automatiquement définie : Autour des boulons et du poteau Autour des boulons seulement Autour du poteau seulement Autour des boulons et de la poutre Autour des boulons, de la poutre et du poteau
Côtés trous d'évent 1-4	Définir les trous d'évent 1 - 4 dans les parois latérales de profils fermés, tels que des sections creuses, des sections en caissons, etc. Vous pouvez saisir une combinaison quelconque en utilisant les chiffres 1, 2, 3, 4. La direction vers le haut du composant détermine le positionnement du premier trou d'évent 1 dans le profil, et les trous suivants 2 à 4 sont positionnés en tournant dans le sens horaire. Des trous semi-circulaires sont placés à l’extrémité inférieure des profils creux fermés.
Diamètre trous d'évent	Définissez le diamètre des trous d'évent.

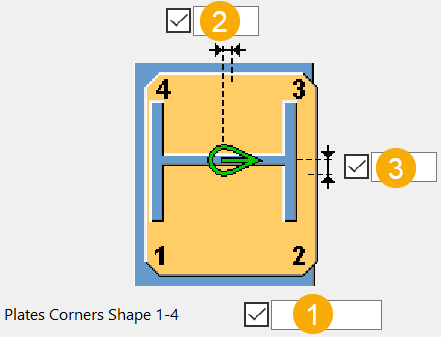

Chanfreins des angles de la platine


	Description
1	Définissez quels angles de la platine sont remodelés. Vous pouvez entrer les valeurs des angles dans n’importe quel ordre. Les angles ne sont pas remodelés si vous n’entrez pas de valeur.
2	Définissez le décalage horizontal de la platine par rapport à l'axe central du boulon. Ce décalage fonctionne lorsque Plat enroulé est défini sur Automatique.
3	Définissez le décalage vertical de la platine par rapport à l'axe central du boulon. Ce décalage fonctionne lorsque Contour de la platine est défini sur Automatique.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

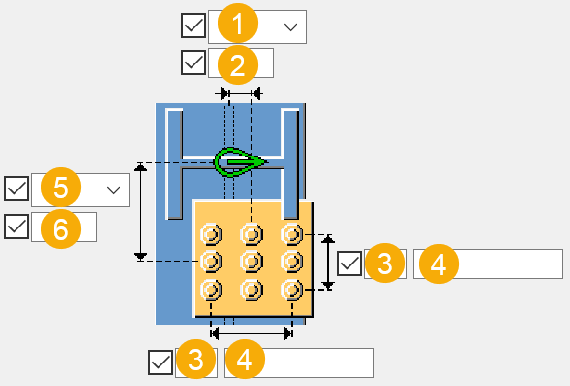

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
2	Dimension de la position verticale du groupe de boulons.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
5	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
6	Dimension de la position horizontale du groupe de boulons.

Rotation du groupe de boulons


	Description
1	Définissez la rotation du groupe de boulons autour de l'axe central du poteau, mesurée à partir de l'âme du poteau.

Suppression des boulons


Option	Description
Tolérance pince pour effacer boulons	Définissez la pince minimale de la platine pour supprimer les boulons. La distance est mesurée entre le centre du boulon et l’arête de la platine.
Eliminer les boulons	Définissez les boulons supprimés. Entrez les numéros de boulons du premier boulon de la première ligne au dernier boulon de la dernière ligne, par exemple, `1 3 10`. Entrez `A`ou `a` pour supprimer tous les boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Trous spéciaux pour boulons

Vous pouvez créer des trous spéciaux et définir les pièces dans lesquelles ils sont créés.


Option	Description
	Défaut Aucun trou spécial n’est créé. Autodéfauts permet de modifier cette option.
	Aucun trou spécial n’est créé.
	Les trous spéciaux sont créés dans la pièce.
	Les trous spéciaux sont créés dans la platine.
	Les trous spéciaux sont créés dans la platine et la pièce.
