Att. par Cornières (3)

Att. par Cornières (3) relie deux poutres ou une poutre à un poteau, à l'aide de cornières boulonnées ou soudées.

Objets créés


Situation	Description

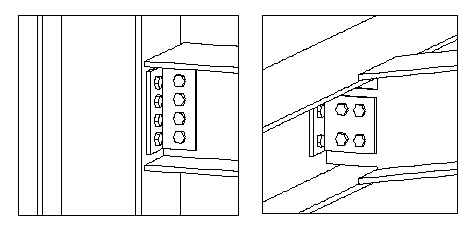

	Cornière boulonnées entre les pièces. La pièce secondaire peut être inclinée.

Sélectionnez la pièce principale.
Sélectionnez la pièce secondaire.

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.


	Description
1	Att. par simple cornière

Utilisez l' onglet Graphique pour définir la longueur cornière et le jeu entre le pièce principale et la cornière.


	Description
1	Pince de la cornière depuis le bord supérieur de la pièce secondaire. Vous pouvez contrôler la longueur de la cornière en définissant la distance à partir du bord inférieur et supérieur de la pièce secondaire.
2	Pince de la cornière depuis le bord inférieur de la pièce secondaire.
3	Jeu entre la pièce principale et la cornière. Par défaut, la valeur est `0`.

Utilisez l'onglet Pièces pour définir les propriétés de la cornière.


Option	Description	Défaut
Profil cornière	Sélectionnez le profil dans le catalogue de profils.	`L150-100-10`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Utilisez l' onglet Paramètres pour définir l’emplacement des cornières.


Option	Description

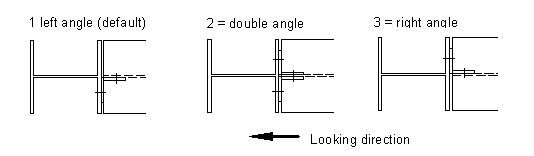

Position	Par défaut, la cornière est créée sur le côté gauche. Milieu crée deux cornières.

Utilisez les options de l'onglet Grugeage pour définir les dimensions du grugeage de la pièce secondaire.
