Plat soudé âme porteur (35)

Plat soudé âme porteur (35) relie une poutre à une autre ou à un poteau avec un plat de cisaillement.

Objets créés

Plat de cisaillement
Extensions du plat de cisaillement
Boulons
Grugeages
Soudures

Utilisation


Situation	Description
	Poutre attachée à un poteau avec un plat de cisaillement boulonné.

Ordre de sélection

Sélectionnez la pièce principale (poteau ou poutre).
Sélectionnez la pièce secondaire (poutre).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Plat de cisaillement

Onglet Graphique

Utilisez l'onglet Graphique pour définir la distance entre la pièce principale et la pièce secondaire.

Dimensions


	Description
1	Définissez la distance entre la pièce principale et la pièce secondaire.

Onglet Eléments

Utilisez l'onglet Eléments pour définir les propriétés des pièces.

Pièces


Option	Description
Plat de cisaillement	Épaisseur et largeur du plat de cisaillement
Ext. sup. âme	Épaisseur, largeur et hauteur du prolongement d'âme supérieure
Ext. inf. âme	Épaisseur, largeur et hauteur du prolongement d'âme inférieure


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir l'emplacement du plat de cisaillement, la coupe d'extrémité de la poutre et la disposition des boulons.

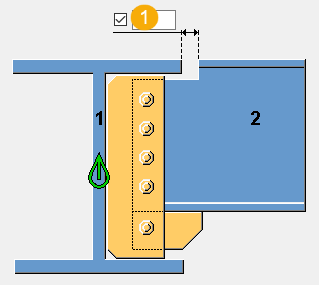

Dimensions


	Description
1	Pince de la platine jusqu'au bord du plat d'extension d'âme

Emplacement du plat de cisaillement


Option	Description
	Défaut Un plat de cisaillement est créé à l'avant. Autodéfauts permet de modifier cette option.
	Un plat de cisaillement est créé à l'avant.
	Un plat de cisaillement est créé à l'arrière.
	Les plats de cisaillement sont créés des deux côtés de l’âme de la pièce secondaire.

Disposition boulons

Les boulons peuvent être créés selon une disposition biaise ou parallèle pour les poutres inclinées.


Option	Description
	Défaut La disposition des boulons correspond à l’extrémité de la poutre. Autodéfauts permet de modifier cette option.
	Automatique La disposition des boulons correspond à l’extrémité de la poutre.
	Disposition en biais
	Disposition parallèle

Coupe à l'extrémité de la poutre


Option	Description
	Défaut Biais Autodéfauts permet de modifier cette option.
	Automatique Biais La coupe correspond à l'extrémité de la poutre.
	Perpendiculaire
	Pas de coupe

Plat extension âme


Option	Description
	Défaut Tekla Structures détermine en fonction de la géométrie de l'attache si le plat est créé. Autodéfauts permet de modifier cette option.
	Automatique Tekla Structures détermine en fonction de la géométrie de l'attache si le plat est créé.
	Le plat d'extension d'âme n’est pas créé.
	Le plat d'extension d'âme est créé.

Onglet Prép.Soud.

Utilisez l'onglet Prép.Soud. pour définir les trous d'accès aux soudures pour les extrémités de poutre.

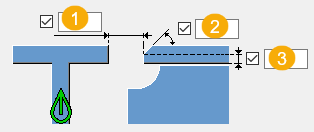

Préparation de la soudure d'aile


	Description
1	Jeu de l'aile pour la soudure
2	Angle de préparation de l'aile en degrés
3	Pince de la soudure depuis le bas de l'aile de la poutre

Trou d'accès à la soudure


	Description
1	Rayon du trou de passage de soudure

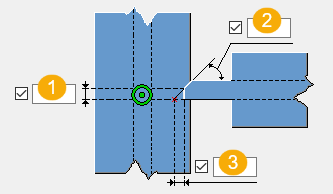

Préparation de la soudure pour l'âme


	Description
1	Pince de la soudure depuis l'âme de la poutre
2	Angle de préparation de l'âme en degrés
3	Jeu de l'âme pour la soudure

Onglet Grugeages

Les options de l'onglet Grugeages créent automatiquement des grugeages dans la poutre secondaire pour contrôler la forme et les dimensions des grugeages.

Forme de grugeage


Option	Description
	Sélectionnez la forme du grugeage et définissez le rayon des grugeages chanfreinés.

Côté du grugeage


Option	Description
	Défaut Des grugeages sont créés des deux côtés. Autodéfauts permet de modifier cette option.
	Automatique
	Le grugeage est créé sur le côté gauche.
	Des grugeages sont créés des deux côtés.
	Le grugeage est créé sur le côté droit.

Grugeage chanfreiné


Option	Description
	Définissez la longueur de la partie étroite du grugeage chanfreiné.

Dimensions du grugeage


	Description
1	Cotation verticale Définissez le rayon des chanfreins arrondis dans :
2	Dimension horizontale du grugeage

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

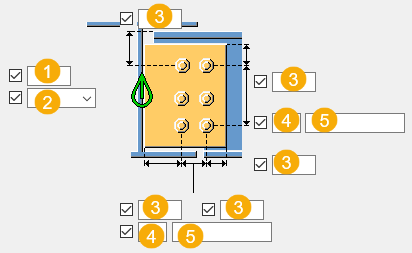

Dimensions du groupe de boulons


	Description
1	Dimension de la position verticale du groupe de boulons.
2	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
