Att. par double cornière (25)
Att. par double cornière (25) relie deux poutres à une poutre ou à un poteau avec une ou deux cornières boulonnées.
Objets créés
-
Cornières
-
Boulons
Utilisation
| Option | Description |
|---|---|
|
|
Deux poutres reliées à un poteau ou à une poutre avec des cornières boulonnées. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau ou poutre).
-
Sélectionnez la première pièce secondaire (poutre).
-
Sélectionnez la deuxième pièce secondaire (poutre).
Cliquez sur le bouton du milieu de la souris pour créer le composant.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Profil cornière |
|
2 |
Profil cornière 2 |
Onglet Graphique
Utilisez l' onglet Graphique pour définir la longueur du profil en L et le jeu entre le pièce principale et les cornières. Vous pouvez contrôler la longueur du profil en L à l’aide de la pince du profil en I.

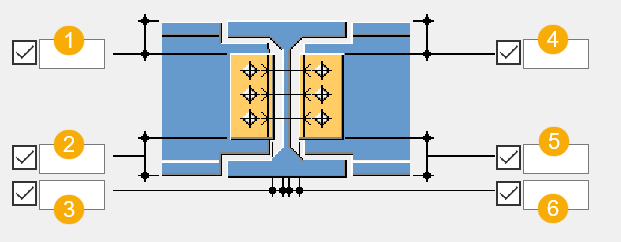

Cotations
| Description | |
|---|---|
|
1 |
Pince du profil en I depuis le bord supérieur de la première pièce secondaire. |
|
2 |
Pince du profil en L depuis le bord inférieur de la première pièce secondaire. |
|
3 |
Jeu entre la pièce principale et le profil de cornière dans la première pièce secondaire. Par défaut, le valeur est zéro. |
|
4 |
Pince 2 du profil en L depuis le bord supérieur de la deuxième pièce secondaire. |
|
5 |
Pince 2 du profil en L depuis le bord inférieur de la deuxième pièce secondaire. |
|
6 |
Jeu entre la pièce principale et le profil de cornière dans la deuxième pièce secondaire. Par défaut, le valeur est zéro. |
Onglet Eléments
Utilisez l'onglet Pièces pour définir les propriétés du profil de cornière.
Pièces
| Option | Description | Défaut |
|---|---|---|
|
Profil cornière |
Sélectionnez le profil dans le catalogue de profils. |
L150-100-10 |
|
Profil cornière 2 |
Sélectionnez le profil dans le catalogue de profils. |
L150-100-10 |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir la position des profils de cornière.
Positions des profils de cornière
| Option | Description |
|---|---|
|
Position, Position 2 |
Définissez séparément le nombre et le côté des cornières dans les attaches de cornière simple pour les deux côtés. |
|
Déplacement cornière 2 suivant z, Déplacement cornière 2 suivant y
|

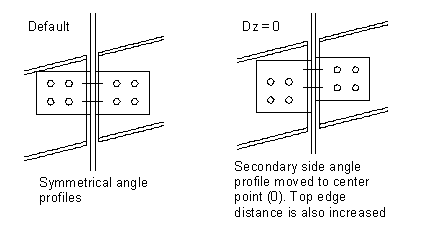

Déplacez la position des profils de cornière du côté de la pièce secondaire. Par défaut, les profils de cornière sont symétriques. Par exemple, lors de la connexion de poutres secondaires en biais, les décalages peuvent être utilisés pour placer les profils de cornière. |
Sens de boulonnage
|
Option |
Description |
|---|---|
|
|
Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option. |
|
|
Sens de boulonnage 1 |
|
|
Sens de boulonnage 2 |
Onglet Grugeage
Utilisez les options de l'onglet Grugeage pour définir les dimensions du grugeage de la pièce secondaire.
Cotations de coupe
| Description | Défaut | |
|---|---|---|
|
1 |
Dimensions des coupes de l'aile horizontale. |
10 mm |
|
2 |
Dimensions des coupes de l'aile verticale. |
Le jeu entre le bord du grugeage et l'aile de la poutre est égal à l'arrondi de l'âme de la pièce principale. La hauteur du grugeage est arrondie à la valeur supérieure de 5 mm la plus proche. |
Boulons
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Calcul
Pour en savoir plus, cliquez sur le lien ci-dessous :
