Poteau tube et poutre panneau Zone (21)
Poteau tube et poutre panneau Zone (21) relie une poutre à un poteau avec un diaphragme qui traverse le poteau au niveau des ailes de la poutre. Vous pouvez utiliser Poteau tube et poutre panneau Zone (21) pour les poteaux en acier carré et rond. Les poutres à profil en H sont utilisés comme pièces secondaires. Les poutres de pièce secondaire peuvent être horizontales ou en biais.
Objets créés
-
Diaphragme (avec pénétration, intérieur)
-
Attaches
-
Consoles
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|

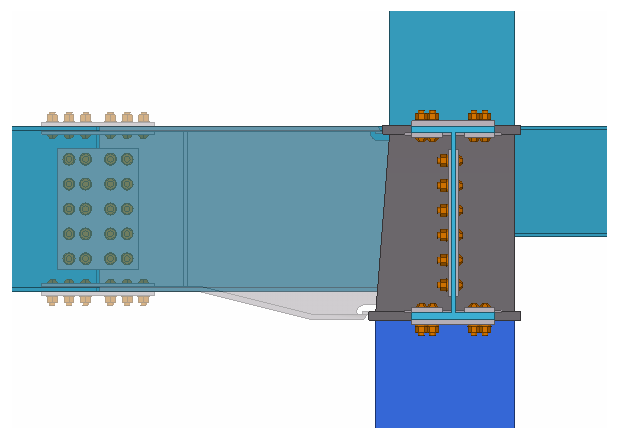

Poutres reliées à un poteau avec des attaches et des consoles. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau inférieur).
-
Sélectionnez les pièces secondaires (4 poutres maximum).
-
Sélectionnez le poteau supérieur comme cinquième pièce secondaire, si nécessaire.
-
Cliquez sur le bouton central de la souris pour créer l'attache.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Diaphragme |
|
2 |
Poteau court Des poteaux courts sont créés entre les diaphragmes avec pénétration. |
|
3 |
Attache Console poteau biais (150) |
Onglet Graphique
Utilisez l'onglet Graphique pour définir le type et la longueur de l’attache, ainsi que la hauteur de jarret.
Attache et jarret
| Option | Description | Défaut |
|---|---|---|
|
Type attache |
Sélectionnez le type d'attache.
|
Attache |
|
Longueur attache |
Une fois que vous avez défini le type d'attache sur Attache, indiquez si la longueur de l'attache est basée sur Point de référence (L2) (valeur par défaut) ou sur Centre (L1). La longueur est basée sur le poteau inférieur.
|
1000 mm |
|
Jarret |
Indiquez si la hauteur du jarret est automatiquement déterminée. Vous pouvez utiliser cette option lorsque le type d'attache est Attache. |
Aucun |
|
Hauteur de Jarret |
Définissez la hauteur du jarret lorsque le type d'attache n’est pas console et que vous avez défini Jarret sur Spécifié. |
Attache droite de la même taille que la poutre |
Onglet Cotations fabrication
Utilisez l'onglet Cotations fabrication pour définir les cotations du diaphragme.
Dimensions
| Description | Défaut | |
|---|---|---|
|
1 |
Écart entre le poteau et le diaphragme |
0 mm |
|
2 |
Jeu maxi diaphragme |
40 mm |
|
3 |
Épaisseur du diaphragme externe supplémentaire |
0 mm |
|
5 |
Épaisseur du diaphragme interne supplémentaire |
0mm |
Dimensions du diaphragme intérieur
| Description | Défaut | |
|---|---|---|
|
1 |
Forme du chanfrein d'angle du diaphragme intérieur |
Diaphragme interne : Cercle concave Diaphragme avec pénétration : Pas de chanfrein |
|
2 |
Dimension de chanfrein d'angle |
|
|
3 |
Dimension du chanfrein d’angle pour l’arc supplémentaire |
|
|
4 |
Jeu entre le diaphragme intérieur et la surface interne du poteau |
0 mm |
|
5 |
Écartement des trous de quatre angles du diaphragme intérieur Cette option est utilisée lorsque le diamètre du trou d’angle défini en 6 est > 0 mm. |
100 mm |
|
6 |
Diamètre du trou d’angle qui traverse le diaphragme Il y a quatre trous d’angle. Vous pouvez définir le diamètre lorsque le poteau est un tube en acier carré. |
0 mm |
|
7 |
Diamètre du trou central qui traverse le diaphragme |
30 mm |
Dimensions du diaphragme avec pénétration
| Description | Description | |
|---|---|---|
|
1 |
Forme du chanfrein d'angle du diaphragme avec pénétration |
Diaphragme interne : Cercle concave Diaphragme avec pénétration : Pas de chanfrein |
|
2 |
Dimension de chanfrein d'angle Vous pouvez définir la cote lorsque la forme du chanfrein est définie sur autre chose que Non. |
0 mm |
|
3 |
Dimensions de la saillie du diaphragme |
25 mm |
|
4 |
Écartement des trous de quatre angles au travers du diaphragme Cette option est utilisée lorsque le diamètre du trou d’angle défini en 5 est > 0 mm. |
100 mm |
|
5 |
Diamètre du trou d’angle qui traverse le diaphragme Il y a quatre trous d’angle. Vous pouvez définir le diamètre lorsque le poteau est un tube en acier carré. |
|
|
6 |
Diamètre du trou central qui traverse le diaphragme |
30 mm |
|
7 |
Le plat supérieur est un diaphragme avec pénétration, appelé plat supérieur s’il n’y a pas de poteau supérieur. |
Découpe passage de soudure
Vous pouvez définir les trous d’accès aux soudures pour les plats de diaphragme.
Cotes du jeu
| Description | Défaut | |
|---|---|---|
|
1 |
Jeu entre les diaphragmes intérieurs |
100 mm |
|
2 |
Jeu entre le diaphragme avec pénétration et les diaphragmes intérieurs |
100 mm |
|
3 |
Jeu entre les diaphragmes avec pénétration |
150 mm |
Onglet Pièces panneau
Utilisez l'onglet Pièces panneau pour définir les propriétés des pièces.
Pièces
| Option | Description |
|---|---|
|
Plats variables |
Epaisseur des quatre plats variables générant le poteau court. Vous pouvez définir l’épaisseur lorsque le type variable et le type de poteau court droit sont PRS. |
|
Plats droits |
Épaisseur des quatre plats droits générant le poteau court. Vous pouvez définir l’épaisseur lorsque le type variable et le type de poteau court droit sont PRS. |
|
Profil variable |
Sélectionnez le profil dans le catalogue de profils. Le nom du profil de poteau court peut être utilisé lorsque le type variable et le type de poteau court droit sont Laminé. |
|
Profil droit |
Sélectionnez le profil dans le catalogue de profils. Le nom du profil de poteau court peut être utilisé lorsque le type variable et le type de poteau court droit sont Laminé. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Rotation de l’acier laminé
L’acier laminé est placé au niveau de l’axe central de la pièce principale. Si vous utilisez un profil variable laminé, le profil variable peut être excentrique. Vous devez ensuite modifier la rotation à l’aide de l'option Orientation profil variable.
| Option | Description | Défaut |
|---|---|---|
|
Dim. plat haut panneau |
Épaisseur du panneau augmentée |
0 augmentation |
|
Panneau variable |
Indiquez si le panneau doit être variable. Vous pouvez définir un angle de rotation supplémentaire par rapport à l'angle de rotation de la pièce principale. |
Auto |
|
Type variable |
Sélectionnez le type variable. |
PRS |
|
Orientation profil variable |
Sélectionnez le sens de rotation du profil variable. La rotation suit le système de coordonnées global. Si le type variable du poteau court est PRS, vous pouvez utiliser ce paramètre pour modifier la direction préférée des plats. |
Face |
|
Type de poteau droit court |
Sélectionnez le type de poteau court. |
Laminé |
Augmentation de l'épaisseur de diaphragme
| Option | Dim. plat normal sup. | Plat sup. | Dim. haut due au poteau |
|---|---|---|---|
|
Diaphragme avec pénétration Diaphragme interne |
Les valeurs par défaut sont :
|
Pour augmenter la taille d’un plat, définissez l’augmentation de taille. Vous pouvez définir deux valeurs de taille pour chaque plat diaphragme, pour un plat mince et un plat épais. Par exemple,
Si l’épaisseur de plat requise est 34 mm, 2 tailles sont appliquées et le résultat est 45 mm. Si l’épaisseur de plat requise est 44 mm, 1 dim. haut est appliquée et le résultat est 50 mm. |
Taille de plat augmentée Les valeurs par défaut sont :
|
Le tableau ci-dessous illustre un exemple de résultat de calcul.
| Dim. normale = 2 | Épaisseur de plat spécifiée | Dim. plat = 1 |
|---|---|---|
|
|
|
Soudures
| Option | Description |
|---|---|
|
Prép.Soud. |
Indiquez si vous souhaitez créer des coupes de soudure. Non est la valeur par défaut. |
|
Préréglage prép. soudure |
Choisissez d’utiliser ou non les paramètres de soudure prédéfinis. |
Composant personnalisé de type poteau
Vous pouvez utiliser des composants personnalisés pour les soudures, les coupes de soudure et les barres de plat support de soudure.
| Option | Description |
|---|---|
|
Composant |
Nom du composant personnalisé Vous pouvez utiliser un joint rive ou des composants personnalisés de type attache. |
|
Paramètres |
Nom du fichier de propriétés à utiliser pour le composant personnalisé. Vous pouvez définir le nom si vous avez spécifié un composant personnalisé. |
Onglet Diaphragme
Utilisez l'onglet Diaphragme pour définir le matériau, l’épaisseur, le décalage et le type du diaphragme.
Diaphragme
| Description | |
|---|---|
|
1 |
Épaisseur du plat diaphragme |
|
2 |
Décalage à partir de la position de diaphragme déterminée automatiquement |
|
3 |
Type de diaphragme |
Épaisseur diaphragme
Appliquez la valeur la plus élevée des options suivantes :
-
L’épaisseur est déterminée en fonction du plat le plus épais entre les ailes de la poutre qui sont de la même hauteur.
-
L’épaisseur est déterminée par la valeur de l’aile de la poutre la plus épaisse + les épaisseurs supplémentaires définies dans l'onglet Cotations fabrication.
-
L’épaisseur est calculée en fonction de l’épaisseur de diaphragme requise, qui prend en compte l’épaisseur et la hauteur de l’aile de la poutre.
Décalage diaphragme
Le décalage du diaphragme est basé sur la hauteur de diaphragme déterminée automatiquement. La valeur de décalage correspond à la distance par rapport à la hauteur de référence. Utilisez le décalage lorsque vous ajustez la hauteur du diaphragme déterminée automatiquement. Entrez une valeur positive pour le décalage vers le haut et une valeur négative pour le décalage vers le bas.
Type de diaphragme
La hauteur du diaphragme est automatiquement déterminée par la hauteur à laquelle les ailes de la poutre se rejoignent.
| Exemple | Description |
|---|---|
|
|
L’image de l’exemple montre l'arrangement du diaphragme le plus couramment utilisé. Les diaphragmes supérieur et inférieur externes pénètrent dans les diaphragmes. L’autre diaphragme est un diaphragme intérieur. |
|
|
Même si deux ou plusieurs ailes sont d’un niveau légèrement différent, un diaphragme est créé si le jeu est inférieur au jeu de diaphragme minimum dans l'onglet Cotations fabrication. |
Onglet Consoles
Utilisez l'onglet Consoles pour définir les composants personnalisés utilisés.
Composants personnalisés
Vous pouvez définir qu’un composant personnalisé est utilisé pour l’aile supérieure, l’aile inférieure et l’âme.
|
Composant |
Nom du composant personnalisé Vous pouvez utiliser un joint rive ou des composants personnalisés de type attache. |
|
Paramètres |
Nom du fichier de propriétés à utiliser pour le composant personnalisé. Vous pouvez définir le nom si vous avez spécifié un composant personnalisé. |
Composants personnalisés (aile supérieure, aile inférieure)
Vous pouvez utiliser des composants personnalisés pour les soudures, les coupes de soudure et les barres de plat support de soudure.
Les images ci-dessous présentent des exemples de composants personnalisés appliqués aux ailes de poutre.
Composants personnalisés (âme)
Vous pouvez utiliser des composants personnalisés pour les soudures polygonales et les coupes d’âme.
La poutre est la pièce principale et le poteau court est la pièce secondaire. Si les soudures d'âme sont séparées par un diaphragme avec pénétration, appliquez un composant personnalisé à chaque arête de l’âme.
L’exemple d'image ci-dessous illustre une situation dans laquelle le diaphragme avec pénétration est interrompu et le côté de l’âme de la poutre est divisé en deux.

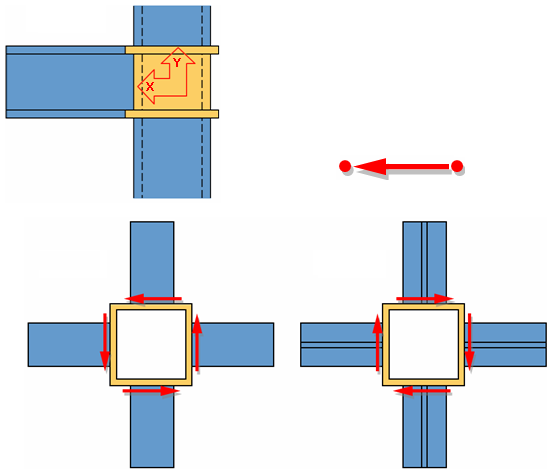

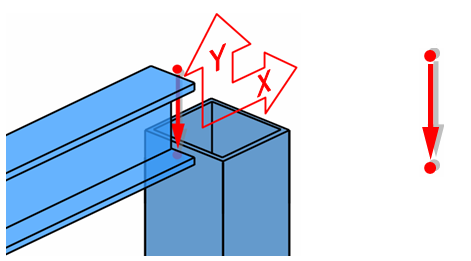

L’exemple d'image ci-dessous illustre le système de coordonnées, ainsi que les premier et deuxième points utilisés pour définir un composant personnalisé de type de joint rive.
Onglet Attache
Utilisez l’onglet Attache pour définir les propriétés des attaches.
Propriétés
| Option | Description |
|---|---|
|
Paramètres |
Nom du fichier de propriétés à utiliser pour Console poteau biais (150). Définissez cette option si vous avez sélectionné Attache comme Type renfort dans l'onglet Cotations calcul. |
|
Nom du profil |
Sélectionnez le profil dans le catalogue de profils. La valeur par défaut est le profil de poutre lorsque la poutre est laminée. |
|
Dim. |
Augmentation de la taille du plat Si vous avez sélectionné un profil, la valeur de taille du profil est utilisée. |
|
Profil/Aile |
Sélectionnez le matériau du profil de plat/plat aile. |
|
Web |
Sélectionnez le matériau du plat d'âme. Cette option n’est pas utilisée lorsque le type de support est Laminé. |
