Att. par soudure de tube sur tube (195)
Att. par soudure de tube sur tube (195) crée une attache par raccord conique entre deux tubes de diamètres différents. Vous pouvez contrôler la longueur et le type de soudure du raccord.
Objets créés
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Attache par raccord conique créée entre deux tubes de diamètres différents. |
Ordre de sélection
-
Sélectionnez la pièce principale.
-
Sélectionnez la pièce secondaire.
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions de l'attache.

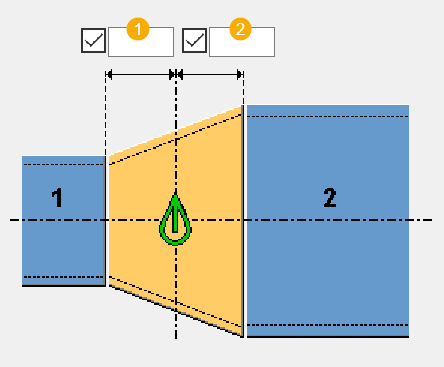

Dimensions
| Description | |
|---|---|
|
1 |
Longueur du raccord entre l’intersection des tubes et le premier tube sélectionné. |
|
2 |
Longueur du raccord entre l’intersection des tubes et le deuxième tube sélectionné. |
Onglet Pièces
Utilisez l'onglet Pièces pour définir les propriétés de la pièce.
Pièces
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
