Att. par soudure en U (193)
Att. par soudure en U (193) crée une attache par soudure en forme de U sur des poutres consécutives ou des poutrelles reconstituées. Vous pouvez contrôler la longueur des coupes et des soudures.
Objets créés
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Poutres consécutives reliées par une attache par soudure en forme de U. |
Ordre de sélection
-
Sélectionnez la pièce principale.
-
Sélectionnez la première pièce secondaire.
-
Sélectionnez les pièces secondaires suivantes.
Vous pouvez sélectionner un maximum de cinq pièces secondaires.
-
Cliquez sur le bouton central de la souris pour créer l'attache.
Onglet Graphique

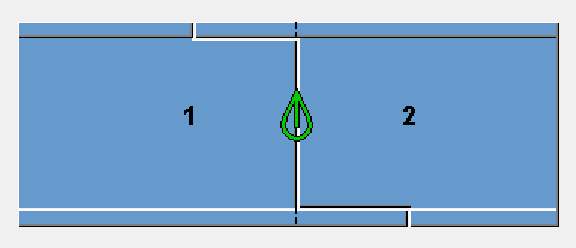

L’onglet Graphique illustre l'attache entre deux poutres.
Attache
Onglet Paramètres
Utilisez l’onglet Paramètres pour définir la géométrie et la soudure de l’attache.
Dimensions
| Description | |
|---|---|
|
1 |
Longueur de recouvrement au niveau de l’aile supérieure de la première pièce sélectionnée. |
|
2 |
Longueur de recouvrement de la deuxième pièce sélectionnée. |
|
3 |
Longueur de recouvrement au niveau de l’aile inférieure de la première pièce sélectionnée. |
Soudures
| Option | Description |
|---|---|
 |
Défaut Les soudures sont créées. Autodéfauts permet de modifier cette option. |
 |
Aucune soudure n’est créée. |
 |
Les soudures sont créées. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
