Attache par soudure en Z (192)

Attache par soudure en Z (192) crée des soudures et des coupes pour relier des poutres consécutives ou des poutrelles reconstituées directement alignées les unes avec les autres.

Objets créés

Soudures

Utilisation


Situation	Description
	Attache par soudure de 2 poutres, coupées en Z. Les poutres sont alignées et possèdent le même type de profil et la même dimension.
	Attache par soudure de 2 poutres, coupées en Z à 90°.

Ordre de sélection

Sélectionnez la pièce principale.
Sélectionnez la première pièce secondaire.
Sélectionnez les pièces secondaires suivantes.

Vous pouvez sélectionner un maximum de cinq pièces secondaires.
Cliquez sur le bouton central de la souris pour créer l'attache.

Pour les poutrelles reconstituées en plats, la sélection est effectuée d'aile à aile, puis d'âme à âme et d'aile à aile.

Onglet Graphique

Utilisez l'onglet Graphique pour définir la géométrie de l'attache.

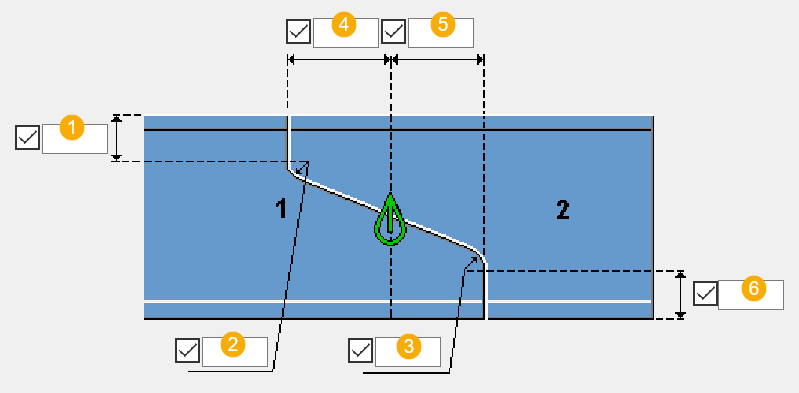

Dimensions


	Description	Défaut
1	Distance verticale de coupe sur la poutre principale ou la poutrelle reconstituée.	Hauteur de la poutre/2, la coupe se trouve exactement au milieu de la poutre.
2	Taille du chanfrein droit ou en arc sur l’âme de la poutre principale ou l'âme de la poutrelle reconstituée. Vous pouvez sélectionner le type de chanfrein dans l’onglet Paramètres .	`0`
3	Taille du chanfrein droit ou en arc sur l’âme de la poutre secondaire ou l'âme de la poutrelle reconstituée. Vous pouvez sélectionner le type de chanfrein dans l’onglet Paramètres .	`0`
4	Distance horizontale de coupe sur la poutre principale ou la poutrelle reconstituée.	Hauteur de la poutre/2
5	Distance horizontale de coupe sur la poutre secondaire ou la poutrelle reconstituée.	Hauteur de la poutre/2
6	Distance verticale de coupe sur la poutre secondaire ou la poutrelle reconstituée.	Hauteur de la poutre/2, la coupe se trouve exactement au milieu de la poutre.
