Poutre-poteau+raid.3(181)

Le composant Poutre-poteau+raid.3(181) relie une poutre à un poteau ou à une poutre avec un plat de cisaillement unique ou des plats de cisaillement doubles. Le plat de cisaillement est soudé à la pièce principale et boulonné à l'âme de la pièce secondaire. La poutre secondaire peut être au même niveau ou inclinée. Les plats d'ailes supérieurs et inférieurs peuvent être soudés à la poutre secondaire et soudés sur site au poteau principal.

Objets créés

Plat de cisaillement (1 ou 2)
Plat d'aile supérieur
Plat d'aile inférieur
Raidisseurs (4) (facultatif)
Éclisse d'âme (facultatif)
Boulons
Soudures
Coupes

Utilisation


Situation	Description

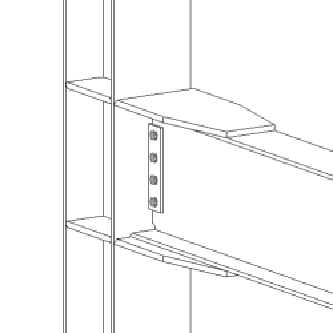

	Encastrement soudé à une aile de poteau. La pièce secondaire est inclinée.

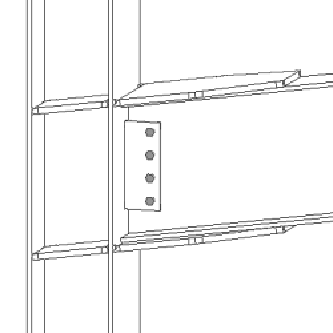

	Encastrement soudé à une aile de poteau. Préparation de soudures de la poutre et de découpes d'accès en option.

Ordre de sélection

Sélectionnez la pièce principale (poteau ou poutre).
Sélectionnez la pièce secondaire (poutre).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Pièce
1	Plat de cisaillement
2	Plat d'aile supérieur
3	Plat d'aile inférieur
4	Raidisseur supérieur
5	Raidisseur inférieur

Remarque :

Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer la position du plat de cisaillement, de l'aile de la poutre et des coupes de l'âme.

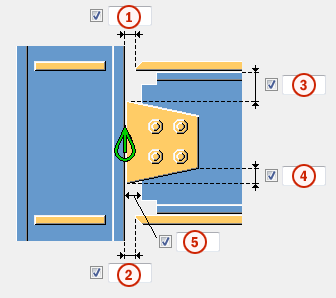

Dimensions


	Description
1	Distance pour la soudure chantier entre l'arête du plat supérieur et l'aile de la pièce principale.
2	Distance pour la soudure chantier entre l'arête du plat inférieur et l'aile de la pièce principale.
3	Distance entre l'arête du plat de cisaillement et l'arête supérieure de la pièce secondaire.
4	Dimension du chanfrein du plat de cisaillement.
5	Distance entre l'aile de la pièce principale et l'arête de la pièce secondaire.

Coupe à l'extrémité de la poutre

Définit la coupe de l'extrémité de la poutre secondaire. La poutre est vue de côté.


Option	Description
	Défaut Biais Autodéfauts permet de modifier cette option.
	Automatique Si la poutre secondaire est inclinée de moins de 10 degrés, l'extrémité de la poutre est coupée perpendiculairement. Sinon, l'extrémité de la poutre est coupée en biais.
	Perpendiculaire Effectue une coupe perpendiculaire sur l'extrémité de la poutre secondaire.
	Biais Coupe l'extrémité de la poutre secondaire parallèlement à l'arête de la pièce principale.

Coupe de l'aile de la poutre

Définit la découpe de l'extrémité de l'aile de la poutre secondaire. La poutre est vue du dessus.


Option	Description
	Défaut Biais Autodéfauts permet de modifier cette option.
	Biais Effectue une coupe biaise sur l'extrémité de l'aile.
	Droite Effectue une coupe droite sur une partie de l'aile, et laisse l'autre partie de biais.

Onglet Plats

Utilisez l'onglet Plats pour paramétrer la dimension, la position, le repérage et la forme du plat de cisaillement.

Plats


Option	Description
Plat soudé-boul.	Épaisseur, largeur et hauteur du plat de cisaillement.


Option	Description
Coiffe	Épaisseur, largeur et hauteur du plat supérieur.
Plat inférieur	Épaisseur, largeur et hauteur du plat inférieur.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

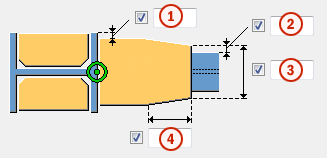

Dimensions du plat de cisaillement


	Description
1	Distance entre l'arête de l'aile de la pièce principale et l'arête des plats supérieur et inférieur.
2	Distance entre l'aile de la pièce secondaire et l'arête des plats supérieur et inférieur.
3	Largeur de l'extrémité chanfreinée des plats supérieur et inférieur.
4	Dimension du chanfrein des plats supérieur et inférieur.

Position du plat de cisaillement

Définit le nombre et le côté des plats de cisaillement dans des joints de plats de cisaillement uniques.


Option	Description
	Défaut Plat de cisaillement arrière Autodéfauts permet de modifier cette option.
	Automatique Le composant sélectionne automatiquement un plat de cisaillement avant ou arrière. Le plat est créé sur le côté de la pièce secondaire lorsque l'angle entre la pièce principale et la pièce secondaire est inférieur à 90 degrés.
	Plat de cisaillement arrière
	Plat de cisaillement avant et arrière
	Plat de cisaillement avant

Onglet Raidisseurs

Utilisez l'onglet Raidisseurs pour paramétrer les dimensions, l'orientation, la position et le type de plat raidisseur.

Dimensions du raidisseur


Option	Description
Raid. sup. AV	Epaisseur, largeur et hauteur du raidisseur avant supérieur.
Raid. sup. AR	Epaisseur, largeur et hauteur du raidisseur arrière supérieur.
Raid. inf. AV	Epaisseur, largeur et hauteur du raidisseur avant inférieur.
Raid. inf. AR	Epaisseur, largeur et hauteur du raidisseur arrière inférieur.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

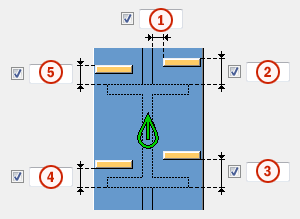

Positions du raidisseur


	Description
1	Jeu entre le raidisseur et l'arête de l'âme de poutre.
2	Dimension du jeu entre le raidisseur avant supérieur et l'arête de l'aile de poutre.
3	Dimension du jeu entre le raidisseur avant inférieur et l'arête de l'aile de poutre.
4	Dimension du jeu entre le raidisseur arrière inférieur et l'arête de l'aile de poutre.
5	Dimension du jeu entre le raidisseur arrière supérieur et l'arête de l'aile de poutre.

Orientation du raidisseur


Option	Description
	Défaut Les raidisseurs sont parallèles à la pièce secondaire. Autodéfauts permet de modifier cette option.
	Les raidisseurs sont parallèles à la pièce secondaire.
	Les raidisseurs sont perpendiculaires à la pièce principale.

Création d’un raidisseur


Option	Description
	Défaut Les raidisseurs sont créés. Autodéfauts permet de modifier cette option.
	Automatique Les raidisseurs sont créés si nécessaire.
	Aucun raidisseur n'est créé.
	Les raidisseurs sont créés.

Forme du raidisseur


Option	Description
	Défaut Raidisseurs avec chanfrein droit Autodéfauts permet de modifier cette option.
	Automatique Raidisseurs avec chanfrein droit
	Raidisseurs droits Raidisseurs avec un écart pour l'arrondi de l'âme de la pièce principale
	Raidisseurs avec chanfrein droit

Jeu du raidisseur


	Description
1	Distance entre l'arête de l'aile et celle du raidisseur.
2	Taille de l'écart entre les ailes et le raidisseur.

Dimensions du chanfrein


	Description	Défaut
1	Dimension verticale du chanfrein.	`5 mm`
2	Dimension horizontale du chanfrein.	`5 mm`

Type chanfrein


Option	Description
	Par défaut. Chanfrein droit Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein en arc convexe
	Chanfrein en arc concave

Onglet Grugeage

Les options de l'onglet Grugeage créent automatiquement des grugeages pour la poutre secondaire et définissent également leurs propriétés. L'onglet Grugeage comporte deux parties : les propriétés automatiques (partie supérieure) et les propriétés manuelles (partie inférieure). Les propriétés de grugeage automatique et manuel fonctionnent indépendamment les unes des autres.

Grugeage automatique

Les options de grugeage automatique affectent les ailes inférieure et supérieure.

Forme de grugeage

Le grugeage automatique est activé lorsque vous sélectionnez une forme de grugeage.


Option	Description
	Défaut Crée des grugeages pour la poutre secondaire. Autodéfauts permet de modifier cette option.
	Crée des grugeages pour la poutre secondaire. Les coupes sont perpendiculaires à l'âme de la poutre principale.
	Crée des grugeages pour la poutre secondaire. Les coupes sont perpendiculaires à l'âme de la poutre secondaire.
	Crée des grugeages pour la poutre secondaire. La coupe verticale est perpendiculaire à la poutre principale tandis que la coupe horizontale est perpendiculaire à la poutre secondaire.
	Désactive le grugeage automatique.

Dimension du grugeage


Option	Description
	Défaut La dimension du grugeage est mesurée du bord de l'aile de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale. Autodéfauts permet de modifier cette option.
	La dimension du grugeage est mesurée du bord de l'aile de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale.
	La dimension du grugeage est mesurée depuis l'axe central de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale.

Entrez les valeurs horizontales et verticales de la coupe.

Forme de la coupe de l'aile


Option	Description
	Défaut L'aile de la poutre secondaire est coupée parallèlement à la poutre principale. Autodéfauts permet de modifier cette option.
	L'aile de la poutre secondaire est coupée parallèlement à la poutre principale.
	L'aile de la poutre secondaire est coupée perpendiculairement.

Arrondi des dimensions du grugeage

Utilisez les options d'arrondi du grugeage pour spécifier si les dimensions du grugeage sont arrondies à la valeur supérieure. Même si l'option d'arrondi est activée, les dimensions du grugeage sont arrondies à la valeur supérieure uniquement si nécessaire.


Option	Description
	Défaut Les dimensions de grugeage ne sont pas arrondies. Autodéfauts permet de modifier cette option.
	Les dimensions de grugeage ne sont pas arrondies.
	Les dimensions de grugeage sont arrondies. Entrez les valeurs d'arrondi horizontal et vertical.

Les dimensions sont arrondies au multiple supérieur le plus proche de la valeur entrée. Par exemple, si la dimension réelle est 51 et que vous entrez une valeur d'arrondi de 10, la dimension est arrondie à 60.

Position du grugeage


Option	Description
	Défaut Crée la coupe sous l'aile de la poutre principale. Autodéfauts permet de modifier cette option.
	Crée la coupe sous l'aile de la poutre principale.
	Crée la coupe au-dessus de l'aile de la poutre principale.

Chanfrein de grugeage


Option	Description
	Défaut Le grugeage n'est pas chanfreiné. Autodéfauts permet de modifier cette option.
	Le grugeage n'est pas chanfreiné.
	Crée le grugeage avec un chanfrein droit.
	Le grugeage est chanfreiné en fonction du rayon que vous entrez.

Entrez un rayon pour le chanfrein.

Grugeage manuel

Utilisez le grugeage manuel lorsqu'une pièce n'appartenant pas à l'attache est en collision avec la poutre secondaire. Lorsque vous utilisez le grugeage manuel, le joint crée des coupes à l'aide des valeurs entrées dans les champs de l'onglet Grugeage. Vous pouvez utiliser des valeurs différentes pour les ailes supérieure et inférieure.

Côté de grugeage de l'aile

Le côté de grugeage de l'aile définit le côté de la poutre sur lequel sont créés les grugeages.


Option	Description
	Défaut Crée des grugeages sur les deux côtés de l'aile. Autodéfauts permet de modifier cette option.
	Automatique Crée des grugeages sur les deux côtés de l'aile.
	Crée des grugeages sur les deux côtés de l'aile.
	Crée des grugeages à l'avant de l'aile.
	Crée des grugeages à l'arrière de l'aile.

Forme du grugeage de l'aile

La forme du grugeage de l'aile définit la forme du grugeage de l'aile de la poutre.


Option	Description
	Défaut L'aile de la poutre secondaire est entièrement coupée vers l'arrière de la longueur que vous définissez. Autodéfauts permet de modifier cette option.
	Automatique L'aile de la poutre secondaire est entièrement coupée vers l'arrière de la longueur que vous définissez. La profondeur par défaut du grugeage représente deux fois l'épaisseur de l'aile. La coupe s'effectue toujours sur l'intégralité de la largeur de l'aile de la secondaire.
	Crée des chanfreins sur l'aile. Si vous n'entrez pas de dimension horizontale, un chanfrein à 45 degrés est créé.
	Crée des coupes au niveau de l'aile avec des valeurs par défaut, sauf si vous entrez des valeurs dans les champs 1et 2.
	La coupe de l'aile n'est pas effectuée.
	Crée des coupes au niveau de l'aile en fonction de la valeur entrée dans le champ 1 pour l'aligner sur l'âme.
	Crée des coupes au niveau de l'aile en fonction des valeurs des champs 1 et 2.

Profondeur du grugeage de l'aile


Option	Description
	Défaut Profondeur du grugeage de l'aile. Autodéfauts permet de modifier cette option.
	Profondeur du grugeage de l'aile.
	Profondeur du grugeage de l'aile avec la dimension comprise entre l'axe central de l'âme de la poutre secondaire et le bord du grugeage.

Entrez la valeur de la profondeur du grugeage de l'aile.

Cotations de coupe


	Description	Défaut
1	Dimensions des coupes de l'aile horizontale.	`5 mm`
2	Dimensions des coupes de l'aile verticale.	Le jeu entre le bord du grugeage et l'aile de la poutre est égal à l'arrondi de l'âme de la pièce principale. La hauteur du grugeage est arrondie à la valeur supérieure de `5 mm` la plus proche.

Onglet Boulons

Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons qui relient le plat de cisaillement à la pièce secondaire.

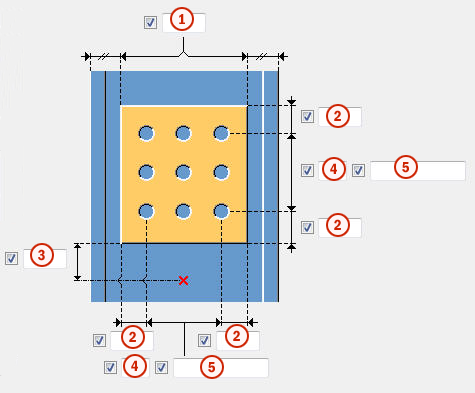

Dimensions du groupe de boulons

Les dimensions du groupe de boulons affectent la dimension et la forme du plat de cisaillement.


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
5	Dimension de la position verticale du groupe de boulons.
6	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
7	Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Orientation du groupe de boulons


Option	Description
	Défaut Carré Autodéfauts permet de modifier cette option.
	Automatique Carré
	Quinconce Les boulons sont placés en quinconce vers la pièce secondaire.
	Carré Le groupe de boulons est positionné horizontalement.
	Incliné Le groupe de boulons est incliné selon la pièce secondaire.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Coupes

Utilisez l'onglet Coupes pour paramétrer les découpes de passage des soudures, préparations des extrémités de poutre et coupes d'aile.

Dimensions de la découpe de passage de la soudure


	Description
1	Espace entre l'aile supérieure de la pièce secondaire et la pièce principale.
2	Dimensions verticales des trous supérieurs et inférieurs pour le passage de la soudure.
3	Dimensions horizontales des trous supérieurs et inférieurs pour le passage de la soudure.
4	Jeu entre l'âme de la pièce secondaire et la pièce principale. Tekla Structures ajoute la valeur que vous entrez ici dans l'écart que vous entrez sous l'onglet Graphique.
5	Jeu entre l'aile inférieure de la pièce secondaire et la pièce principale. Tekla Structures ajoute la valeur que vous entrez ici dans l'écart que vous entrez sous l'onglet Graphique.

Découpe passage de soudure


Option	Option	Description
		Défaut Découpe arrondie passage de soudure Autodéfauts permet de modifier cette option.
		Découpe arrondie passage de soudure
		Découpe carrée passage de soudure
		Découpe arrondie passage de soudure avec un rayon que vous définissez dans
		Découpe prolongée en forme de cône du passage de soudure avec un rayon et des dimensions que vous définissez dans
		Découpe en forme de cône du passage de soudure avec des rayons que vous définissez dans et Le R majuscule définit le grand rayon (hauteur). Le r minuscule définit le petit rayon.

Préparation d'extrémité de poutre


Option	Description
	Défaut Les ailes supérieure et inférieure sont préparées. Autodéfauts permet de modifier cette option.
	Automatique Les ailes supérieure et inférieure sont préparées.
	L'extrémité de poutre n'est pas préparée.
	Les ailes supérieure et inférieure sont préparées.

Alignement de l'extrémité de la poutre


Option	Description
	Défaut L'extrémité de la poutre n'est pas alignée. L'aile de la pièce secondaire n'est pas alignée sur les plats supérieur et inférieur. Autodéfauts permet de modifier cette option.
	L'extrémité de la poutre n'est pas alignée.
	L'extrémité de la poutre est alignée.

Coupe de l'aile


Option de l'aile supérieure	Option de l'aile inférieure	Description
		Défaut La coupe de l'aile n'est pas effectuée. Autodéfauts permet de modifier cette option.
		La coupe de l'aile n'est pas effectuée.
		La coupe de l'aile est effectuée.

Onglet Eclisse d’âme

Utilisez l'onglet Eclisse d'âme pour créer des éclisses d'âme afin de renforcer l'âme de la pièce principale.

Plat d'âme


Option	Description
Plat d'âme	Epaisseur et hauteur du plat d'âme.


Option	Description	Valeur par défaut
Repère	Préfixe et numéro de début pour le repère de la pièce.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Renfort d’âme


Option	Description
	Valeur par défaut Aucun renfort d’âme n'est créé. La valeur Autodéfaut peut modifier cette option.
	Aucune éclisse d'âme n'est créée.
	Un renfort d’âme est créé à l'arrière.
	Un renfort d’âme est créé à l'avant.
	Des renforts d’âme sont créés des deux côtés.

Forme du bord des éclisses


Option	Description
	Valeur par défaut Renfort d’âme chanfreiné La valeur Autodéfaut peut modifier cette option.
	Renfort d’âme chanfreiné Entrez l'angle dans
	Renforts d’âme rectangulaires

Coupes d'éclisse d'âme


Option	Description
	Valeur par défaut Aucune éclisse d’âme n'est coupée. La valeur Autodéfaut peut modifier cette option.
	Aucune éclisse d’âme n'est coupée.
	Les éclisses d'âme sont coupées au niveau des congés de raccordement.

Paramètres généraux


	Description
1	Pince depuis l'aile du poteau.
2	Pince de l'éclisse d'âme. La pince représente la distance entre le centre d'un trou et l'arête de la pièce.
3	Pince de l'éclisse d'âme par rapport à la partie inférieure de la pièce secondaire.
4	Nombre de trous.
5	Espacement des trous. Utilisez un espace pour séparer les valeurs d'écartement des trous.Entrez une valeur pour chaque écartement entre les trous.Par exemple, s'il y a trois trous, entrez deux valeurs.

Taille des trous de soudure


	Description
1	Diamètre du trou.
2	Longueur oblong.
3	Largeur oblong.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Type calcul

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Type calcul

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
