Eclisse sur raid. (17)

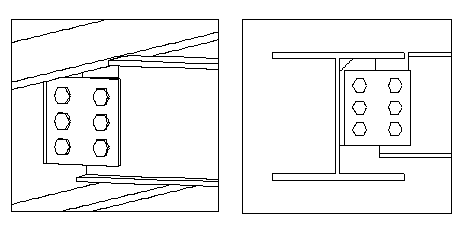

Eclisse sur raid. (17) relie deux poutres à l'aide d'un plat de cisaillement boulonné sur l'âme de la poutre secondaire et sur un raidisseur, puis soudé sur l'âme de la pièce principale. Cette attache ne peut pas être utilisée pour les attaches entre des poutres et des poteaux.
Objets créés
-
Plat de cisaillement
-
Raidisseurs
-
Fourrures
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Le plat de cisaillement est boulonné sur la pièce secondaire et soudé sur la pièce principale. La pièce secondaire peut être en biais. |
Ordre de sélection
-
Sélectionnez la pièce principale (poutre).
-
Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Plat de cisaillement |
|
1 |
Raidisseur |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions et la position du plat.

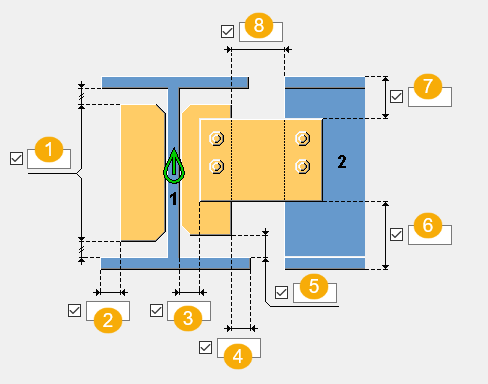

Dimensions
| Description | Défaut | |
|---|---|---|
|
1 |
Distance entre le raidisseur et l'aile de la pièce principale |
0 |
|
2 |
Dimension horizontale entre le raidisseur et le bord de l’aile de la pièce principale |
|
|
3 |
Distance entre le plat de cisaillement et l'âme de la pièce principale |
10 mm |
|
4 |
Distance horizontale entre le raidisseur et l'aile de la pièce principale |
|
|
5 |
Distance verticale entre le raidisseur et l'aile de la pièce principale |
|
|
6 |
Distance verticale entre le plat de cisaillement et le dessous de la pièce secondaire |
|
|
7 |
Distance verticale entre le plat de cisaillement et le dessus de la pièce secondaire |
|
|
8 |
Jeu entre le raidisseur et la pièce secondaire |
10 mm |
Onglet Plats
Utilisez l'onglet Plats pour paramétrer la taille, la position, le repérage et la forme du plat de cisaillement, du raidisseur et de la fourrure.
Pièces
| Option | Description |
|---|---|
|
Plat |
Épaisseur du plat de cisaillement |
|
Raidisseur |
Épaisseur, largeur et hauteur du raidisseur |
|
Fourrure |
Épaisseur et largeur de la fourrure. La fourrure est créée automatiquement lorsque l'épaisseur du raidisseur est supérieure à l'épaisseur de l'âme de la pièce secondaire. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Création d'assemblages
| Option | Description |
|---|---|
|
Assemblage fourrure |
Indiquez si la fourrure doit être ajoutée à l'assemblage de la pièce secondaire. |
|
Assemblage éclisse |
Indiquez si les éclisses sont soudées avec la pièce principale, avec la pièce secondaire ou avec les deux. |

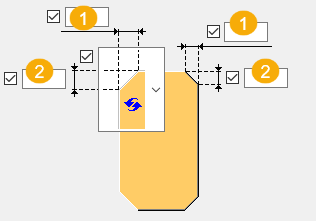

Chanfreins du raidisseur
| Description | |
|---|---|
|
1 |
Dimension du chanfrein horizontal |
|
2 |
Dimension du chanfrein vertical |
Type chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Création raidisseur
| Option | Description |
|---|---|
|
|
Défaut Déterminé par le plat de cisaillement Tekla Structures détermine la taille du raidisseur en fonction de la taille du plat de cisaillement. Tekla Structures tente de conserver les arêtes inférieures au niveau de la fourrure et du plat de cisaillement, si possible. Autodéfauts permet de modifier cette option. |
|
|
Complet Crée un raidisseur de la même hauteur que l'âme de la pièce principale. |
|
|
Déterminé par le plat de cisaillement |
|
|
Raidisseur chanfreiné Définissez les dimensions du chanfrein. |
Dimensions du chanfrein du raidisseur
| Option | Description |
|---|---|
|
1 |
Dimension du chanfrein vertical |
|
2 |
Dimension du chanfrein horizontal |
Position du plat de cisaillement
| Option | Description |
|---|---|
|
|
Défaut Plat de cisaillement avant et arrière Autodéfauts permet de modifier cette option. |
|
|
Automatique Plat de cisaillement avant et arrière |
|
|
Plat de cisaillement avant |
|
|
Plat de cisaillement avant et arrière |
|
|
Plat de cisaillement arrière |
Position de la fourrure
| Option | Description |
|---|---|
|
|
Défaut Fourrure des deux côtés Autodéfauts permet de modifier cette option. |
|
|
Fourrure d'un côté |
|
|
Fourrure des deux côtés |
Distances de la fourrure
| Description | |
|---|---|
|
1 |
Distance horizontale entre la fourrure et la pièce secondaire |
|
2 |
Distance verticale entre la fourrure et la pièce secondaire Cette dimension contrôle la hauteur de la fourrure. |
Onglet Raidisseurs
Utilisez l'onglet Raidisseurs pour paramétrer les propriétés, la position, l'orientation et le type de raidisseur du côté opposé.
Raidisseur
| Option | Description |
|---|---|
|
Raidisseur |
Épaisseur, largeur et hauteur du raidisseur |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Position du raidisseur
| Description | |
|---|---|
|
1 |
Définissez la dimension entre le plat de cisaillement et le raidisseur. |
Création raidisseur
| Option | Description |
|---|---|
|
|
Défaut Aucun raidisseur n'est créé. Autodéfauts permet de modifier cette option. |
|
|
Complet Crée un raidisseur complet de la même hauteur que l'âme de la pièce principale. |
|
|
Aucun raidisseur n'est créé. |
Orientation du raidisseur
|
Option |
Description |
|---|---|
|
|
Défaut Les raidisseurs sont parallèles à la pièce secondaire. Autodéfauts permet de modifier cette option. |
|
|
Les raidisseurs sont perpendiculaires à la pièce principale. |
|
|
Les raidisseurs sont parallèles à la pièce secondaire. |
Dimensions du chanfrein
|
Description |
|
|---|---|
|
1 |
Dimension horizontale du chanfrein. |
|
2 |
Dimension verticale du chanfrein. |
Type chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Onglet Boulons
Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

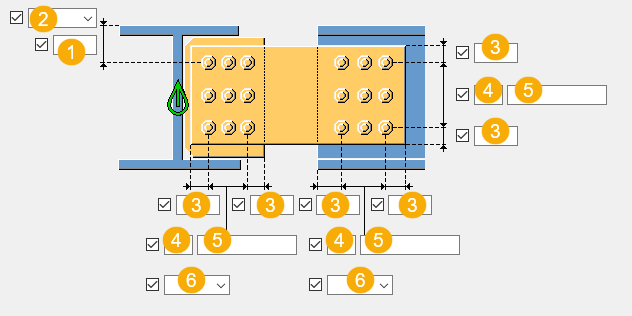

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Dimension de la position verticale du groupe de boulons. |
|
2 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Quantité de boulons. |
|
5 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
6 |
Lieu de montage des boulons. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Grugeage
Les options de l'onglet Grugeage créent automatiquement des grugeages pour les poutres secondaires et définissent également leurs propriétés. L'onglet Grugeage comporte deux parties : les propriétés automatiques (partie supérieure) et les propriétés manuelles (partie inférieure). Les propriétés de grugeage automatique et manuel fonctionnent indépendamment les unes des autres.
Grugeage automatique
Les options de grugeage automatique affectent les ailes inférieure et supérieure.
Forme de grugeage
Le grugeage automatique est activé lorsque vous sélectionnez une forme de grugeage.
|
Option |
Description |
|---|---|
|
|
Défaut Crée des grugeages pour la poutre secondaire. Autodéfauts permet de modifier cette option. |
|
|
Crée des grugeages pour la poutre secondaire. Les coupes sont perpendiculaires à l'âme de la poutre principale. |
|
|
Crée des grugeages pour la poutre secondaire. Les coupes sont perpendiculaires à l'âme de la poutre secondaire. |
|
|
Crée des grugeages pour la poutre secondaire. La coupe verticale est perpendiculaire à la poutre principale tandis que la coupe horizontale est perpendiculaire à la poutre secondaire. |
|
|
Désactive le grugeage automatique. |
Dimension du grugeage
|
Option |
Description |
|---|---|
|
|
Défaut La dimension du grugeage est mesurée du bord de l'aile de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale. Autodéfauts permet de modifier cette option. |
|
|
La dimension du grugeage est mesurée du bord de l'aile de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale. |
|
|
La dimension du grugeage est mesurée depuis l'axe central de la poutre principale et à partir du dessous de l'aile supérieure de la poutre principale. |
Entrez les valeurs horizontales et verticales de la coupe.
Forme de la coupe de l'aile
|
Option |
Description |
|---|---|
|
|
Défaut L'aile de la poutre secondaire est coupée parallèlement à la poutre principale. Autodéfauts permet de modifier cette option. |
|
|
L'aile de la poutre secondaire est coupée parallèlement à la poutre principale. |
|
|
L'aile de la poutre secondaire est coupée perpendiculairement. |
Arrondi des dimensions du grugeage
Utilisez les options d'arrondi du grugeage pour spécifier si les dimensions du grugeage sont arrondies à la valeur supérieure. Même si l'option d'arrondi est activée, les dimensions du grugeage sont arrondies à la valeur supérieure uniquement si nécessaire.
|
Option |
Description |
|---|---|
|
|
Défaut Les dimensions de grugeage ne sont pas arrondies. Autodéfauts permet de modifier cette option. |
|
|
Les dimensions de grugeage ne sont pas arrondies. |
|
|
Les dimensions de grugeage sont arrondies. Entrez les valeurs d'arrondi horizontal et vertical. |
Les dimensions sont arrondies au multiple supérieur le plus proche de la valeur entrée. Par exemple, si la dimension réelle est 51 et que vous entrez une valeur d'arrondi de 10, la dimension est arrondie à 60.
Position du grugeage
|
Option |
Description |
|---|---|
|
|
Défaut Crée la coupe sous l'aile de la poutre principale. Autodéfauts permet de modifier cette option. |
|
|
Crée la coupe sous l'aile de la poutre principale. |
|
|
Crée la coupe au-dessus de l'aile de la poutre principale. |
Chanfrein de grugeage
|
Option |
Description |
|---|---|
|
|
Défaut Le grugeage n'est pas chanfreiné. Autodéfauts permet de modifier cette option. |
|
|
Le grugeage n'est pas chanfreiné. |
|
|
Crée le grugeage avec un chanfrein droit. |
|
|
Le grugeage est chanfreiné en fonction du rayon que vous entrez. |
Entrez un rayon pour le chanfrein.
Grugeage manuel
Utilisez le grugeage manuel lorsqu'une pièce n'appartenant pas à l'attache est en collision avec la poutre secondaire. Lorsque vous utilisez le grugeage manuel, le joint crée des coupes à l'aide des valeurs entrées dans les champs de l'onglet Grugeage. Vous pouvez utiliser des valeurs différentes pour les ailes supérieure et inférieure.
Côté de grugeage de l'aile
Le côté de grugeage de l'aile définit le côté de la poutre sur lequel sont créés les grugeages.
|
Option |
Description |
|---|---|
|
|
Défaut Crée des grugeages sur les deux côtés de l'aile. Autodéfauts permet de modifier cette option. |
|
|
Automatique Crée des grugeages sur les deux côtés de l'aile. |
|
|
Crée des grugeages sur les deux côtés de l'aile. |
|
|
Crée des grugeages à l'avant de l'aile. |
|
|
Crée des grugeages à l'arrière de l'aile. |
Forme du grugeage de l'aile
La forme du grugeage de l'aile définit la forme du grugeage de l'aile de la poutre.
|
Option |
Description |
|---|---|
|
|
Défaut L'aile de la poutre secondaire est entièrement coupée vers l'arrière de la longueur que vous définissez. Autodéfauts permet de modifier cette option. |
|
|
Automatique L'aile de la poutre secondaire est entièrement coupée vers l'arrière de la longueur que vous définissez. La profondeur par défaut du grugeage représente deux fois l'épaisseur de l'aile. La coupe s'effectue toujours sur l'intégralité de la largeur de l'aile de la secondaire. |
|
|
Crée des chanfreins sur l'aile. Si vous n'entrez pas de dimension horizontale, un chanfrein à 45 degrés est créé. |
|
|
Crée des coupes au niveau de l'aile avec des valeurs par défaut, sauf si vous entrez des valeurs dans les champs 1et 2. |
|
|
La coupe de l'aile n'est pas effectuée. |
|
|
Crée des coupes au niveau de l'aile en fonction de la valeur entrée dans le champ 1 pour l'aligner sur l'âme. |
|
|
Crée des coupes au niveau de l'aile en fonction des valeurs des champs 1 et 2. |
Profondeur du grugeage de l'aile
|
Option |
Description |
|---|---|
|
|
Défaut Profondeur du grugeage de l'aile. Autodéfauts permet de modifier cette option. |
|
|
Profondeur du grugeage de l'aile. |
|
|
Profondeur du grugeage de l'aile avec la dimension comprise entre l'axe central de l'âme de la poutre secondaire et le bord du grugeage. |
Entrez la valeur de la profondeur du grugeage de l'aile.
Cotations de coupe
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Dimensions des coupes de l'aile horizontale. |
5 mm |
|
2 |
Dimensions des coupes de l'aile verticale. |
Le jeu entre le bord du grugeage et l'aile de la poutre est égal à l'arrondi de l'âme de la pièce principale. La hauteur du grugeage est arrondie à la valeur supérieure de 5 mm la plus proche. |
