Gousset central(169)

Gousset central(169) relie 1 à 4 contreventements sur une poutre ou sur un poteau à l'aide d'un gousset, qui est boulonné ou soudé sur la poutre ou sur le poteau. Les contreventements sont boulonnés au gousset.

Objets créés

Gousset
Plats de fermeture
Boulons
Soudures

Utilisation


Situation	Description
	Quatre contreventements reliés par un gousset boulonné

Avant de commencer

Créez une poutre ou un poteau et 1 à 4 contreventements.

Ordre de sélection

Sélectionnez la pièce principale (poutre ou poteau).
Sélectionnez la première pièce secondaire (premier contreventement).
Sélectionnez le reste des pièces secondaires (contreventements).
Cliquez sur le bouton du milieu de la souris pour créer le composant.

Clé d'identification de pièce


	Description
1	Gousset

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les positions du contreventement.

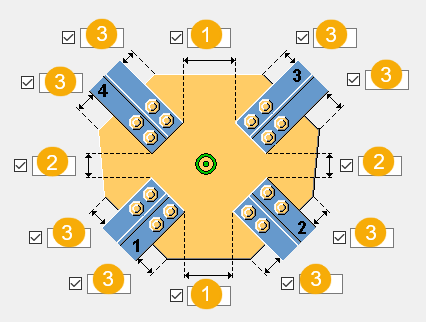

Positions des contreventements


	Description
1	Distance horizontale entre les contreventements
2	Distance verticale entre les contreventements
3	Distance entre le contreventement et le bord du gousset

Onglet Gousset

Utilisez l'onglet Gousset pour contrôler les propriétés et la forme du gousset, le type d'attache et les grugeages du contreventement.

Plats


Option	Description
Gousset	Épaisseur, largeur et hauteur du gousset
Plat de fermeture	Épaisseur du plat de fermeture


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Forme du gousset

Sélectionnez la forme du gousset.

Position du gousset sur le contreventement

Définissez l’endroit où placer le gousset sur le contreventement. Si nécessaire, vous pouvez ajuster la position du gousset en le déplaçant dans la direction z ou y.


Option	Description
	Défaut Le gousset est positionné au milieu du contreventement. Autodéfauts permet de modifier cette option.
	Le gousset est positionné sur l’aile supérieure du contreventement. Vous pouvez également choisir de positionner le gousset sur l'aile inférieure du contreventement.
	Déplacement du gousset dans la direction z.

Grugeage du contreventement


Option	Description
	Indiquez si le contreventement est grugé. Si le plat entre en collision avec l’aile de contreventement ou si vous souhaitez créer des oblongs dans les contreventements tubulaire, vous pouvez également effectuer un grugeage. La dernière option crée un grugeage et attache le plat au contreventement à l’aide d’un boulon.
	Dimension verticale du grugeage Dimension horizontale du grugeage Angle du grugeage
	Définit la distance entre la platine et l'arête extérieure du contreventement.
	Indiquez s'il faut créer des coupes biaises aux extrémités du contreventement ou si vous souhaitez créer une coupe droite.

Onglet Bl. Cvt1

Utilisez l'onglet Bl. Cvt1 pour définir les dimensions du groupe de boulons et les propriétés du premier contreventement.

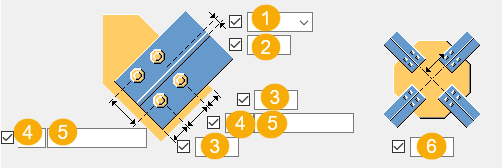

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
2	Dimension de la position horizontale du groupe de boulons.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Distance entre le boulon et l'axe central du gousset.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Bl. Cvt2

Utilisez l'onglet Bl. Cvt2 pour définir les dimensions du groupe de boulons et les propriétés du deuxième contreventement.

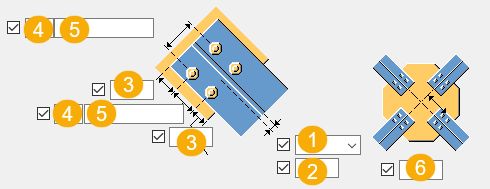

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
2	Dimension de la position horizontale du groupe de boulons.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Distance entre le boulon et l'axe central du gousset.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Bl. Cvt3

Utilisez l'onglet Bl. Cvt3 pour définir les dimensions du groupe de boulons et les propriétés du troisième contreventement.

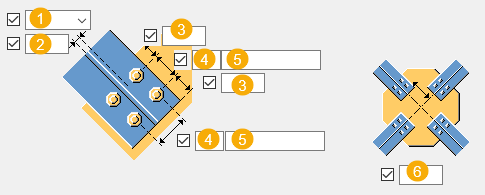

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
2	Dimension de la position horizontale du groupe de boulons.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Distance entre le boulon et l'axe central du gousset.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Bl. Cvt4

Utilisez l'onglet Bl. Cvt4 pour définir les dimensions du groupe de boulons et les propriétés du quatrième contreventement.

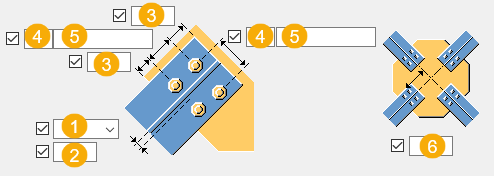

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons. Gauche : De l'arête gauche de la pièce secondaire vers le boulon le plus à gauche. Milieu : De l'axe central de la pièce secondaire vers l'axe central des boulons. Droite : De l'arête droite de la pièce secondaire vers le boulon le plus à droite.
2	Dimension de la position horizontale du groupe de boulons.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
6	Distance entre le boulon et l'axe central du gousset.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Sens de boulonnage


Option	Description
	Par défaut Sens de boulonnage 1 Autodéfauts permet de modifier cette option.
	Sens de boulonnage 1
	Sens de boulonnage 2

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Calcul

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglets Vérification résistance et Type calcul

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
