Poutrelle-pot.+poutre (164)
Poutrelle-pot.+poutre (164) crée une attache entre un poteau, une poutre et une poutrelle. Vous pouvez définir une cornière, une coiffe et des emplacements de boulons.
Objets créés
-
Plat porteur
-
Plat de console
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Assemblage de poutrelles sur un poteau. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau).
-
Sélectionnez la première pièce secondaire (poutre).
-
Sélectionnez la deuxième pièce secondaire (poutre).
-
Cliquez sur le bouton central de la souris pour créer l'attache.

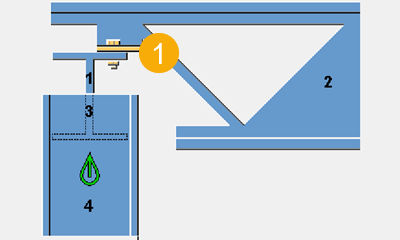

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Plat porteur |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions de l'attache.

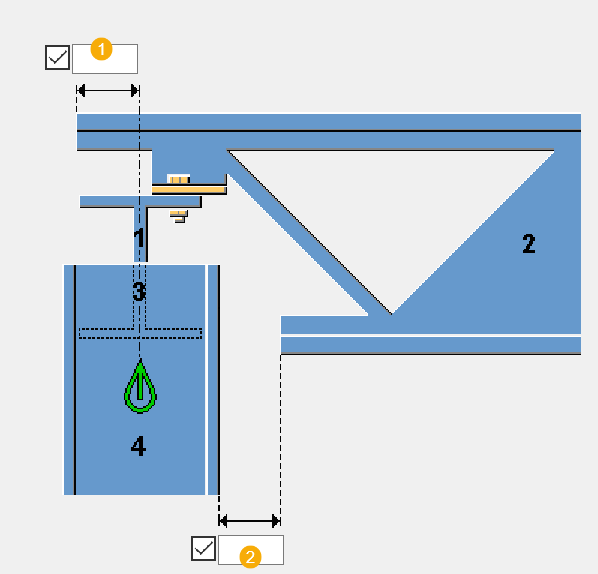

Dimensions
| Description | |
|---|---|
|
1 |
Décalage de la membrure supérieure par rapport à l'axe du poteau |
|
2 |
Distance de réduction entre la membrure inférieure de la pièce secondaire et la pièce principale |
Onglet Plat d'appui
Utilisez l'onglet Plat d'appui pour définir les propriétés, les dimensions et la méthode de connexion du plat d'appui.
Pièce
| Pièce | Description |
|---|---|
|
Plat d'appui |
Épaisseur et largeur du plat d'appui |
Dimensions
| Description | |
|---|---|
|
1 |
Distance entre le plat d'appui et la pièce principale |
|
2 |
Distance entre le bord intérieur du plat d'appui et la pièce principale |
Onglet Boulons
Utilisez l'onglet Boulons pour définir les propriétés des boulons et la position des boulons sur la cornière d'assise.

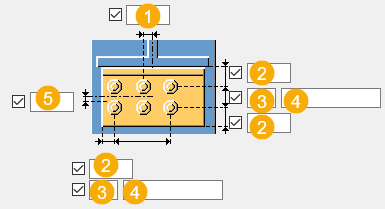

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Distance entre l'axe de la pièce principale et le centre des boulons |
|
2 |
Ecartement des boulons |
Attache poutrelle
| Option | Description |
|---|---|
|
|
Défaut La poutrelle est boulonnée à la pièce principale. Autodéfauts permet de modifier cette option. |
|
|
La poutrelle est boulonnée à la pièce principale. |
|
|
La poutrelle est soudée à la pièce principale. |
Orientation des boulons
| Option | Description |
|---|---|
|
|
Défaut Les boulons sont perpendiculairement à la pièce principale. Autodéfauts permet de modifier cette option. |
|
|
Les boulons sont perpendiculairement à la pièce principale. |
|
|
Les boulons sont placés perpendiculairement à la poutrelle. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Console
Utilisez l'onglet Console pour définir la création, les propriétés et la position de la console.
Pièces
| Option | Description |
|---|---|
|
Plat |
Épaisseur, largeur et hauteur du plat de console |
|
Angle |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Création de console
| Option | Description |
|---|---|
|
|
Défaut La console n’est pas créée. Autodéfauts permet de modifier cette option. |
|
|
La console n’est pas créée. |
|
|
La console est créée comme un plat. |
|
|
La console est créée comme une cornière d'assise. |
Dimensions du plat de console
| Description | Défaut | |
|---|---|---|
|
1 |
Diamètre trou |
13/16" |
|
2 |
Dimension horizontale entre l’arête du plat de console et le centre du trou |
1,5 X diamètre du trou |
|
3 |
Dimension verticale entre le plat de console et le centre du trou |
3 |
|
4 |
Dimension verticale entre la membrure inférieure de la poutrelle et le bas du plat de console |
1,5 X diamètre du trou |
Type d'attache de console
| Option | Description |
|---|---|
|
|
Défaut Aucune attache entre le plat de console et la poutrelle Autodéfauts permet de modifier cette option. |
|
|
Aucune attache entre le plat de console et la poutrelle |
|
|
Le plat de console est soudé à la poutrelle. |
|
|
Le plat de console est boulonné à la poutrelle. |
|
|
Le plat de console est boulonné et soudé sur la poutrelle. |
Orientation console
| Option | Description |
|---|---|
|
|
Défaut Le plat de console est aligné avec la poutrelle inclinée. Autodéfauts permet de modifier cette option. |
|
|
Le plat de console est aligné avec la poutrelle inclinée. |
|
|
Le plat de console est créé perpendiculairement à la pièce principale. |
Dimensions de la cornière d'assise
| Description | |
|---|---|
|
1 |
Décalage horizontal de la cornière d'assise |
|
2 |
Décalage vertical de la cornière d'assise |
| Description | ||
|---|---|---|
|
1 |
Décalage horizontal de la cornière d'assise |
|
|
2 |
Longueur de la cornière d'assise |
Pour les consoles boulonnées sur le poteau : Le pas du boulon spécifié dans le fichier joints.def + 2-1/4" (cela donne la longueur d’angle correcte pour les boulons de diamètre ¾") Pour les consoles soudées sur le poteau : Largeur de la poutrelle |
Orientation de la cornière d'appui
| Option | Description |
|---|---|
|
|
Défaut L’aile la plus longue de la cornière d'assise est horizontale. Autodéfauts permet de modifier cette option. |
|
|
L’aile la plus longue de la cornière d'assise est horizontale. |
|
|
L’aile la plus longue de la cornière d'assise est verticale. |
Assise poteau
| Option | Description |
|---|---|
|
|
Défaut L'assise est soudée sur la pièce principale. Autodéfauts permet de modifier cette option. |
|
|
L'assise est soudée sur la pièce principale. |
|
|
L'assise est boulonnée sur la pièce principale. |
|
|
L'assise est boulonnée et soudée sur la pièce principale. |
Assise sur poutrelle
| Option | Description |
|---|---|
|
|
Défaut Aucune attache entre l’assise et la poutrelle Autodéfauts permet de modifier cette option. |
|
|
Aucune attache entre l’assise et la poutrelle |
|
|
L'assise est soudée sur la poutrelle. |
|
|
L'assise est boulonnée sur la poutrelle. |
|
|
L’assise est boulonnée et soudée sur la poutrelle. |
Onglet Boulons de cornière
Utilisez l'onglet Boulons de cornière pour définir les dimensions du groupe de boulons et les propriétés des boulons de cornière. Si vous avez sélectionné dans l'onglet Console de créer la console comme une cornière d'assise, les paramètres de cet onglet affectent les deux cornières. Si la console est créée en tant que plat, les paramètres n’affectent que la cornière de la pièce principale.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Dimension de la position horizontale du groupe de boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Onglet Boulons de plat de console
Utilisez l'onglet Boulons de plat pour définir la position et les propriétés des boulons du plat de console.
Position des boulons
| Description | Défaut | |
|---|---|---|
|
1 |
Pince horizontale |
1-1/2" |
|
2 |
Pince verticale des boulons |
Point central vertical du plat |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
