2 poutrelles-poteau (162)

2 poutrelles-poteau (162) crée un attache boulonnée entre un poteau et deux poutrelles. Vous pouvez définir la cornière d'assise et l’emplacement des boulons. Des raidisseurs peuvent être créés sous la coiffe.

Objets créés

Coiffe
Raidisseurs
Plat moment
Console
Boulons
Soudures

Utilisation


Situation	Description
	Deux poutrelles sur un poteau. Coiffe, stabilisateur ou cornière en option.
	Deux poutrelles sur un poteau. Coiffe horizontale ou inclinée suivant les poutrelles.

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez la première pièce secondaire (poutrelle).
Sélectionnez la deuxième pièce secondaire (poutrelle).
Cliquez sur le bouton central de la souris pour créer l'attache.

Clé d'identification de pièce


	Description
1	Coiffe

Onglet Graphique

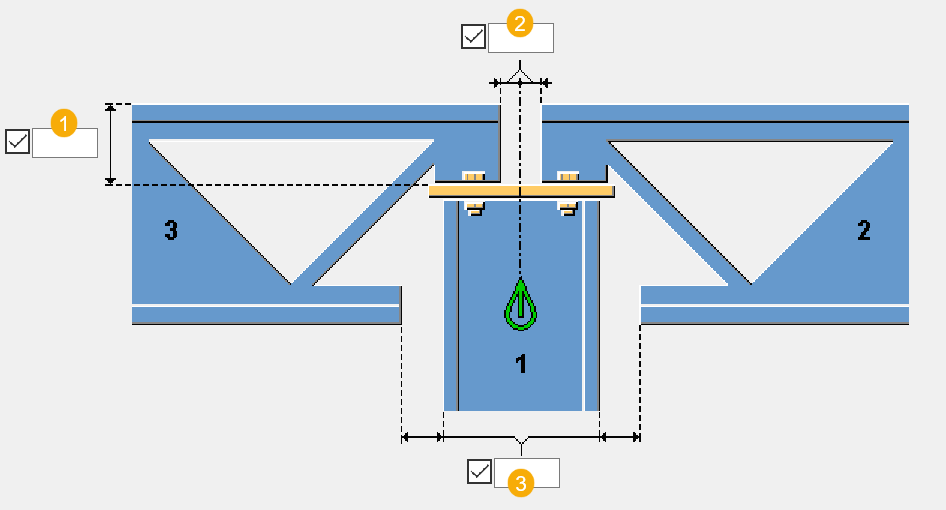

Utilisez l'onglet Graphique pour paramétrer les dimensions de l'attache.

Dimensions


	Description	Défaut
1	Hauteur verticale de la poutrelle entre le dessus de la coiffe et le dessus de la poutrelle	`2-1/2"`
2	Décalage de la membrure supérieure de la poutrelle par rapport à l'axe de la pièce principale	`0`
3	Distance de réduction entre la membrure inférieure de la pièce secondaire et la pièce principale

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons et la position des boulons dans la cornière d'assise.

Dimensions du groupe de boulons


	Description	Défaut
1	Distance entre l'axe de la pièce principale et le centre des boulons	Pour les poteaux en profil I : 1/2 de l’épaisseur de l'âme de la pièce principale + 1-1/2 fois le diamètre du boulon Pour les poteaux en acier tubulaires : 1/2 de la largeur ou de la longueur du poteau (en fonction de l’orientation) + 1-1/2 "
2	Ecartement des boulons

Attache poutrelle


Option	Description
	Défaut La poutrelle est boulonnée à la pièce principale. Autodéfauts permet de modifier cette option.
	La poutrelle est boulonnée à la pièce principale.
	La poutrelle est soudée à la pièce principale.

Orientation des boulons

Cette option contrôle si les boulons de la coiffe sont perpendiculaires au poteau ou à la poutrelle.


Option	Description
	Défaut Les boulons sont placés perpendiculairement à la poutrelle. Autodéfauts permet de modifier cette option.
	Les boulons sont placés perpendiculairement à la poutrelle.
	Les boulons sont placés perpendiculairement à la pièce principale.


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Pièces

Utilisez l’onglet Pièces pour définir les propriétés et les dimensions de la coiffe et du raidisseur.

Pièces


Option	Description
Coiffe	Épaisseur, largeur et hauteur de la coiffe
Raidisseur 1	Epaisseur, largeur et hauteur du raidisseur.
Raidisseur 2	Epaisseur, largeur et hauteur du raidisseur.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

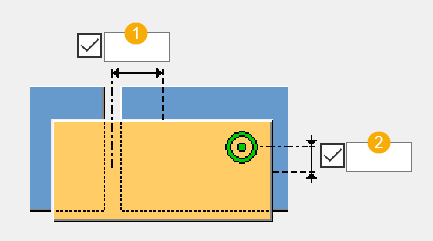

Décalage de la coiffe


	Description
1	Décalage horizontal par rapport à la pièce principale
2	Décalage vertical par rapport à la pièce principale

Dimensions de la coiffe

Définissez la largeur et la longueur de la coiffe.


	Description
1	Décalage horizontal par rapport à l'arête de la pièce principale
2	Décalage vertical par rapport à l'arête de la pièce principale

Pente de la coiffe


Option	Description
	Défaut La coiffe est alignée avec la poutrelle inclinée. Autodéfauts permet de modifier cette option.
	La coiffe est alignée avec la poutrelle inclinée.
	La coiffe est placée à l'horizontal en haut de la pièce principale.

Dimensions des chanfreins des raidisseurs


Option	Description
	Défaut Aucun chanfrein intérieur n’est créé. Autodéfauts permet de modifier cette option.
	Aucun chanfrein intérieur n’est créé.
	Le chanfrein intérieur est créé en tant que chanfrein droit. 1 Dimension verticale du chanfrein 2 Dimension horizontale du chanfrein
	Le chanfrein intérieur est créé comme un chanfrein convexe. 1 Rayon du chanfrein
	Le chanfrein intérieur est créé comme un chanfrein concave. 1 Rayon du chanfrein
	Dimensions du chanfrein extérieur 1 Dimension horizontale du chanfrein 2 Dimension verticale du chanfrein

Onglet Plat moment

Utilisez l'onglet Plat moment pour définir la création, les propriétés et les décalages du plat.

Pièces


Option	Description
Plat moment	Epaisseur, largeur et hauteur du plat moment.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Création d’un plat moment


Option	Description
	Défaut Le plat moment n’est pas créé. Autodéfauts permet de modifier cette option.
	Le plat moment n’est pas créé.
	Le plat moment est créé.

Décalage du plat moment


	Description
1	Décalage horizontal par rapport à l'axe de la pièce principale
2	Décalage vertical par rapport à l'axe de la pièce principale

Onglet Console

Utilisez l'onglet Console pour définir la création, les propriétés et la position de la console.

Pièces


Option	Description
Plat Avant, Plat Arrière	Épaisseur, largeur et hauteur du plat
Cornière Avant, Cornière Arrière	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Création de console


Option	Description
	Défaut La console n’est pas créée. Autodéfauts permet de modifier cette option.
	La console n’est pas créée.
	La console est créée comme un plat.
	La console est créée comme une cornière d'assise.

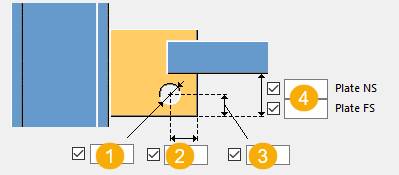

Dimensions du plat de console


	Description	Défaut
1	Diamètre du trou du câble	`13/16"`
2	Dimension horizontale entre l’arête du plat de console et le centre du trou	1,5 X diamètre du trou
3	Dimension verticale entre le plat de console et le centre du trou	`3`
4	Dimension verticale entre la membrure inférieure de la poutrelle et le bas du plat de console avant et arrière	1,5 X diamètre du trou

Type d'attache de console

Définissez la manière dont le plat de console est attaché sur la membrure inférieure de la poutrelle.


Option	Description
	Défaut Aucune attache entre le plat de console et la poutrelle Autodéfauts permet de modifier cette option.
	Aucune attache entre le plat de console et la poutrelle
	Le plat de console est soudé à la poutrelle.
	Le plat de console est boulonné à la poutrelle.
	Le plat de console est boulonné et soudé sur la poutrelle.

Orientation console


Option	Description
	Défaut Le plat de console est aligné avec la poutrelle inclinée. Autodéfauts permet de modifier cette option.
	Le plat de console est aligné avec la poutrelle inclinée.
	Le plat de console est créé perpendiculairement à la pièce principale.

Dimensions de la cornière d'assise


	Description
1	Décalage horizontal de la cornière d'assise
2	Décalage vertical de la cornière d'assise


	Description	Défaut
1	Décalage horizontal de la cornière d'assise
2	Longueur de la cornière d'assise	Pour les consoles boulonnées au poteau : Le pas du boulon spécifié dans le fichier joints.def + 2-1/4" (cela donne la longueur d’angle correcte pour les boulons de diamètre ¾") Pour les consoles soudées sur le poteau : Largeur de la poutrelle

Orientation de la cornière d'appui


Option	Description
	Défaut L’aile la plus longue de la cornière d'assise est horizontale. Autodéfauts permet de modifier cette option.
	L’aile la plus longue de la cornière d'assise est horizontale.
	L’aile la plus longue de la cornière d'assise est verticale.

Assise poteau


Option	Description
	Défaut L'assise est soudée sur la pièce principale. Autodéfauts permet de modifier cette option.
	L'assise est soudée sur la pièce principale.
	L'assise est boulonnée sur la pièce principale.
	L'assise est boulonnée et soudée sur la pièce principale.

Assise sur poutrelle


Option	Description
	Défaut Aucune attache entre l’assise et la poutrelle Autodéfauts permet de modifier cette option.
	Aucune attache entre l’assise et la poutrelle
	L'assise est soudée sur la poutrelle.
	L'assise est boulonnée sur la poutrelle.
	L’assise est boulonnée et soudée sur la poutrelle.

Onglet Boulons de cornière

Utilisez l'onglet Boulons de cornière pour définir les dimensions du groupe de boulons et les propriétés des boulons de cornière. Si vous avez sélectionné dans l'onglet Console de créer la console comme une cornière d'assise, les paramètres de cet onglet affectent les deux cornières. Si la console est créée en tant que plat, les paramètres n’affectent que la cornière de la pièce principale.

Dimensions


	Description
1	Dimension de la position horizontale du groupe de boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
5	Dimension de la position verticale du groupe de boulons.


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Onglet Boulons de plat de console

Utilisez l'onglet Boulons de plat pour définir la position et les propriétés des boulons du plat de console.

Position des boulons


	Description	Défaut
1	Pince horizontale	`1-1/2"`
2	Pince verticale des boulons	Point central vertical du plat

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Vérification résistance

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Vérification résistance

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
