Contreventement croix(13)
Contreventement croix(13) crée un ou deux contreventements entre deux poteaux ou poutres. Il est également possible d'ajouter des attaches entre les poteaux ou les poutres et les contreventements. Vous pouvez définir les joints à utiliser.
Objets créés
-
Contreventements (1 ou 2)
-
Attaches entre des poteaux ou poutres et des contreventements
-
Attaches dans contreventements
Utilisation
| Situation | Description |
|---|---|
|
|
Un ou deux contreventements entre deux poteaux. |
Remarque :
Pour utiliser Contreventement croix(13), vous devez définir Direction haut sur une direction fixe dans l'onglet Général : -x,+x,-y,+y,-z ou +z.
L'option Auto ne fonctionne pas.
Ordre de sélection
-
Sélectionnez la pièce principale (poteau ou poutre).
-
Sélectionnez la pièce secondaire (poutre ou poteau).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| 1 | Tirant en diagonale |
| 2 | Attache entre la pièce principale et le contreventement |
| 3 | Attache dans le contreventement |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les niveaux et les décalages des contreventements.

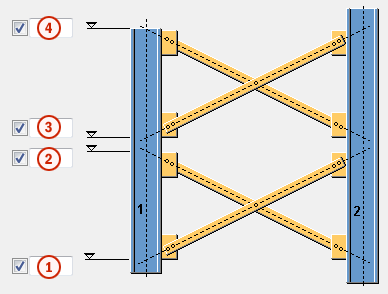

Niveaux de contreventement
| Description | |
|---|---|
| 1 | Niveau bas du contreventement inférieur. |
| 2 | Niveau haut du contreventement inférieur. |
| 3 | Niveau bas du contreventement supérieur. |
| 4 | Niveau haut du contreventement supérieur. |
Référence du contreventement

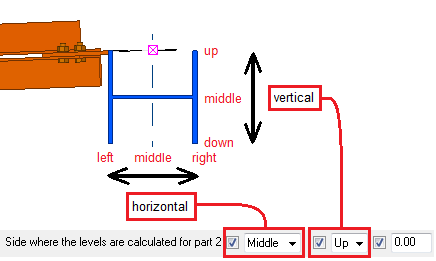

Définissez le côté de référence des niveaux de contreventement pour les deux pièces principales. Le côté de référence peut être défini dans les directions horizontale et verticale.
Exemple :
Décalage du contreventement

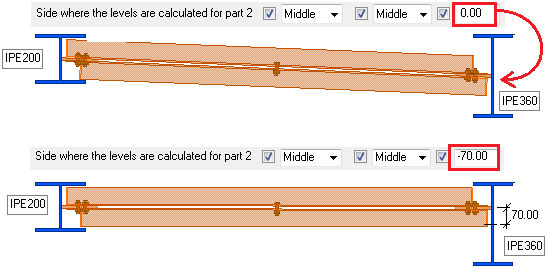

Définissez le décalage perpendiculaire par rapport au contreventement. Vous pouvez déplacer la pièce ou le plat créé en saisissant une valeur dans la direction x, y ou z.
Exemple :
Onglet niveaux
Utilisez l'onglet Niveaux pour paramétrer la direction du contreventement lorsque les poteaux ne sont pas parallèles.
| Option | Description | ||
|---|---|---|---|
| Direction | Sélectionnez la direction du contreventement. |
|
Origine de la pièce principale comme point de référence. |
|
|
Point d'extrémité de la pièce principale comme point de référence. | ||
| Calcul des niveaux | Sélectionnez la ligne de référence utilisée pour positionner le contreventement lorsque les pièces principales ne sont pas parallèles. |
|
Décalage à partir de l'origine dans la pièce 1, perpendiculaire à la ligne à travers les origines. |
|
|
Décalage à partir de l'origine dans la pièce 1, dans la direction x locale. | ||
|
|
Décalage à partir de l'origine dans la pièce 2, dans la direction x locale. | ||
|
|
Ligne de référence via l'origine et le point d'extrémité des pièces principales, décalée à partir du début de la ligne de référence. | ||
|
|
Décalage à partir de l'origine dans la pièce 1, dans la direction z. | ||
|
|
Décalage à partir de l'origine dans la pièce 2, dans la direction z. | ||
Onglet Pièces
Utilisez l'onglet Pièces pour paramétrer les propriétés, la position et la rotation des contreventements. De plus, vous pouvez scinder et définir du tirage dans les contreventements.
| Option | Description | ||
|---|---|---|---|
| Contreventement | Définissez le profil du contreventement en le sélectionnant dans le catalogue de profils. | ||
| Rotation de contreventement |
Sélectionnez la rotation du premier et du deuxième éléments du contreventement. Cette option est utile lorsque les éléments de contreventement se croisent et qu'ils sont reliés dans le traversant. |
||
| Translation du contreventement |
Sélectionnez le décalage du premier et du deuxième éléments du contreventement à partir des points de référence. Cette option est utile lorsque les éléments de contreventement sont positionnés de façon à ce que le premier contreventement soit le long du deuxième. Généralement, le premier élément de contreventement est défini sur Droite et le deuxième élément, sur Gauche. |
||
| Scission du contreventement en diagonale |
Indiquez si les éléments diagonaux de contreventement sont divisés ou reliés par un composant. Définissez le composant d'attache dans l'onglet Composants en entrant son numéro dans la zone Raccord diagonale de la barre avec composant no. |
Le contreventement n'est pas divisé. Composant possible pour relier le contreventement diagonal : Boulonnage sur poutre (30). |
|
|
Le premier élément diagonal du contreventement est scindé. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
|
Le deuxième élément diagonal du contreventement est scindé. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
|
Les deux éléments diagonaux du contreventement sont scindés. Composant possible pour relier le contreventement diagonal : Gousset central(169). |
|
||
| Raccordement des contreventements croix |
Indiquez si les goussets de deux contreventements croix l'un au-dessus de l'autre sont reliés. Définissez le composant d'attache dans l'onglet Composants en entrant son numéro dans la zone Numéro composant. |
Les contreventements en croix sont reliés à l'aide d'un gousset. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
|
Les contreventements en croix ne sont pas reliés. Une attache est créée séparément pour chaque contreventement en diagonale. Composant possible pour relier le contreventement diagonal : Gousset soudé 1 princ.(11). |
|
||
| Distance entre contreventements |
Définissez la distance entre les éléments de contreventement. Si les éléments de contreventement se croisent, cette valeur définit généralement l'épaisseur du gousset. |
||
| Tirage dans contreventements |
Définissez la valeur du tirage dans le contreventement. La valeur entrée est écrite dans l'attribut utilisateur du contreventement. La valeur est utilisée dans les dessins. |
||
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Classe |
Numéro de classe de la pièce. |
|
|
Commentaire |
Ajoute un commentaire sur la pièce. |
Onglet Composants
Utilisez l'onglet Composants pour définir les composants utilisés pour le raccordement des poteaux ou poutres aux contreventements croix.
| Option | Description |
|---|---|
| Création de composants |
Indiquez si les attaches sont créées entre les éléments de contreventement. Non : seuls les éléments de contreventement sont créés. Oui : des composants sont ajoutés entre les éléments de contreventement. |
|
Numéro composant Raccord diagonale de la barre avec composant no Nbe programme Orientation composant |
Entrez le numéro du composant utilisé pour relier le contreventement, le contreventement croix en diagonale et le nombre de programme du composant. Sélectionnez la direction d'attache pour de contreventement en L diagonal.
|
|
Fichier de configuration |
Paramètres de configuration de l'attache. Par exemple, si vous tapez CS_M13, cela signifie qu'un paramètre nommé CS_M13 doit être disponible pour l'attache utilisée. |
|
Position du tendeur |

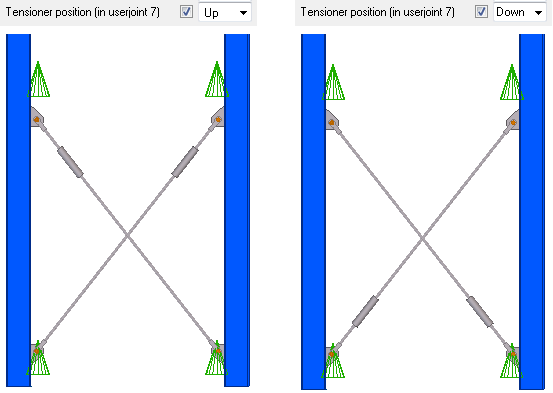

Définit la position du tendeur si l'attache Tendeur (7) est utilisée. Tendeur (7) en position Haut et Bas.
|
Onglet Dir. Composant

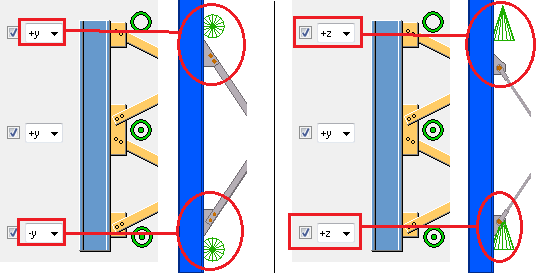

Utilisez l'onglet Dir. Composant pour paramétrer les directions vers le haut des attaches utilisées entre les pièces principales et le contreventement en diagonale.
Dans l'exemple ci-dessous, Boulonnage sur poutre (30) a été défini comme composant d'attache dans l'onglet Composants :
