Soudure chantier poteau (137)

Soudure chantier poteau (137) crée une soudure d’éclisse de chantier avec des goussets, des éclisses, des diaphragmes internes, des plats et des plats porteurs.

Objets créés

Goussets
Couvre-joints
Plats diaphragmes internes
Plats d'appui
Plats porteurs
Boulons
Soudures

Utilisation


Situation	Description

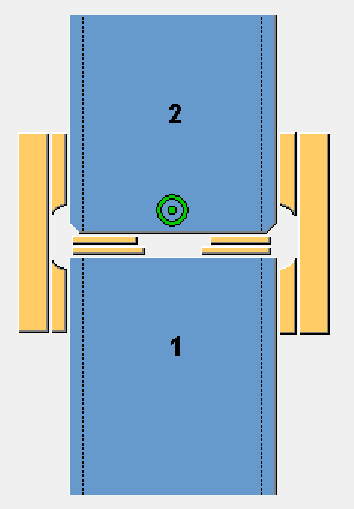

	Soudure de chantier sur poteaux

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez la pièce secondaire (poteau).

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

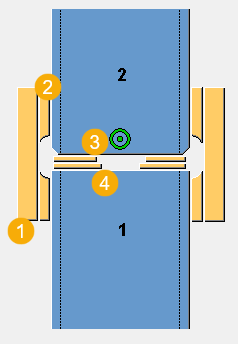

Clé d'identification de pièce


	Description
1	Eclisse en plat
2	Gousset
3	Plat reprise supérieur
4	Plat reprise inférieur

Onglet Graphique

L’onglet Graphique indique comment la soudure de chantier du poteau relie deux poteaux.

Onglet Gousset

L’onglet Gousset permet de définir les propriétés du gousset et de l’éclisse, ainsi que la position et le jeu entre les goussets et les éclisses.

Pièces


Option	Description
Gousset	Épaisseur du gousset
Couvre-joints	Épaisseur, largeur et hauteur des éclisses


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Pièces seules


Options	Description
Aucun	Les pièces seules ne font partie de l’assemblage ni de la pièce principale ni de la pièce secondaire.
Secondaire	Les pièces seules font partie de l’assemblage de la pièce secondaire.
Primary	Les pièces seules font partie de l’assemblage de la pièce principale.

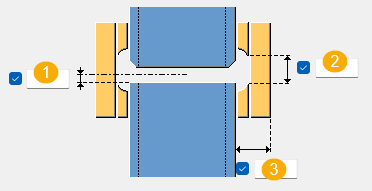

Cotations


	Description
1	Distance entre le dessus du poteau inférieur et le milieu du jeu entre les goussets
2	Jeu entre les goussets supérieur et inférieur
3	Largeur du gousset

Forme du chanfrein

Indiquez si un chanfrein est créé et définissez la taille de ce chanfrein.


Option	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein en arc

Orientation de l'éclisse


Option	Description
	Sélectionnez l’orientation des éclisses.

Distance de l’éclisse


	Description
1	Distance axe à axe entre les éclisses parallèles

Onglet Diaphragme

L’onglet Diaphragme permet de définir les propriétés et la position des plats de diaphragme intérieurs dans les poteaux supérieur et inférieur. Vous pouvez également définir le jeu entre le plat de diaphragme et l’intérieur d’un poteau creux, et localiser et dimensionner des trous dans le diaphragme.

Pièces


Option	Description
Diaphragme sup.	Épaisseur du diaphragme supérieur
Diaphragme inf.	Épaisseur du diaghragme inférieur


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

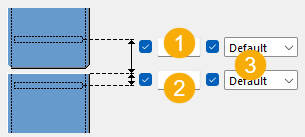

Position du diaphragme


	Description
1	Emplacement du diaphragme supérieur
2	Emplacement du diaphragme inférieur
3	Milieu Le milieu du diaphragme est positionné au niveau de la dimension d'emplacement. Dessous Le bas du diaphragme est positionné au niveau de la dimension d'emplacement. Haut Le haut du diaphragme est positionné au niveau de la dimension d'emplacement.

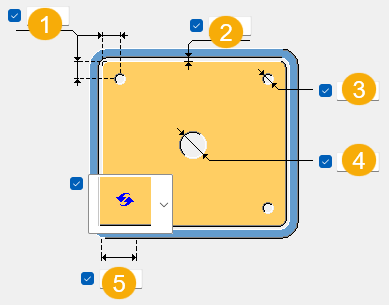

Cotations


	Description
1	Pince du trou de cornière
2	Jeu du diaphragme par rapport au poteau
3	Diamètre du trou de cornière
4	Diamètre du trou central
5	Taille du chanfrein

Type chanfrein


Options	Description
	Défaut Pas de chanfrein Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein convexe
	Chanfrein concave

Onglet Poteaux

L’onglet Poteaux permet de définir les propriétés des plats de reprise et des plats porteurs pour les soudures de chantier. En outre, vous pouvez définir les cotes de jeu pour les poteaux, les plats de reprise et les plats porteurs.

Pièces


Option	Description
Upper backing plate	Épaisseur et largeur du plat de reprise
Plat reprise inférieur	Épaisseur et largeur du plat de reprise


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Cotes du jeu


	Description
1	Jeu entre les poteaux
2	Jeu entre les plats porteurs
3	Jeu entre les plats porteurs

Dimensions du rayon de cornière


	Description
1	Rayon de courbure de cornière pour les plats porteurs supérieurs
2	Rayon de courbure de cornières pour les plats porteurs inférieurs

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

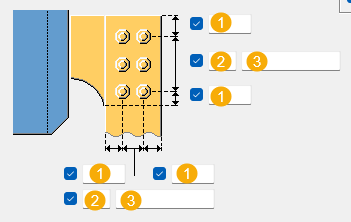

Dimensions du groupe de boulons


	Description
1	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
2	Quantité de boulons.
3	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Vérification résistance

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Vérification résistance

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
