Jonction poteau caisson (136)
Jonction poteau caisson (136) crée un plat de transition entre des poteaux de taille différente. Les plats de transition peuvent être variables ou droits.
Objets créés
-
Plat diaphragme (avec pénétration et interne)
-
Plats de transition

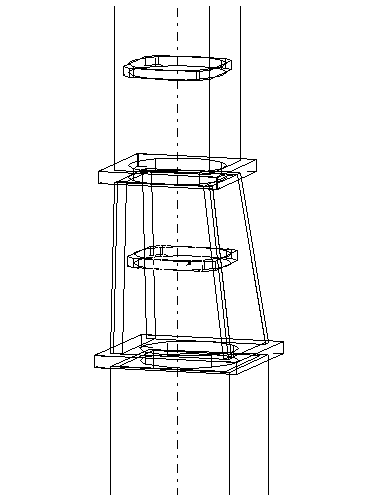

Utilisation
| Situation | Description |
|---|---|
|
|
Les plats diaphragmes avec pénétration et internes et les sections variables sont créés. |
Ordre de sélection
-
Sélectionnez la pièce principale (pièce inférieure).
-
Sélectionnez la pièce secondaire (pièce supérieure).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Diaphragme avec pénétration |
|
2 |
Diaphragme interne |
|
3 |
Plat de transition (variable) |
|
4 |
Plat de transition (droit) |

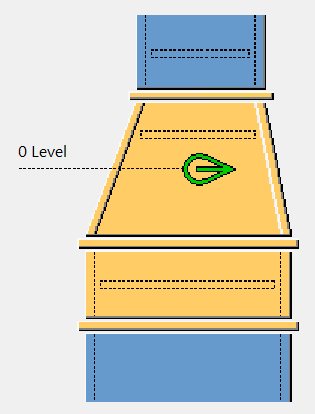

Onglet Graphique
L'onglet Graphique illustre l'élévation associée à toutes les pièces créées par l'attache.
Onglet Paramètres
Utilisez l'onglet Paramètres pour définir le type de poteaux de transition utilisés dans l'attache. Les sections courtes des poteaux peuvent être générées à partir de tubes laminés ou créées à partir de plats.
Pièces
| Option | Description |
|---|---|
|
Diaphragme avec pénétration, Diaphragme interne |
Définissez l’épaisseur dans l'onglet Diaphragme. |
|
Section variable |
Épaisseur de la section. |
|
Section PRS |
Épaisseur de la section. |
|
Poteau laminé sup. |
Sélectionnez le profil dans le catalogue de profils. |
|
Poteau laminé inf. |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
position section variable
| Option | Description |
|---|---|
|
|
Défaut La section variable se trouve à l'emplacement supérieur. Autodéfauts permet de modifier cette option. |
|
|
La section variable n'est pas créée. |
|
|
La section variable se trouve à l'emplacement supérieur. |
|
|
La section variable se trouve à l'emplacement inférieur. |
Type de poteau droit court
| Option | Description |
|---|---|
|
|
Défaut Le poteau droit court est créé à l'aide du profil laminé défini. Autodéfauts permet de modifier cette option. |
|
|
Le poteau droit court est créé à l'aide du profil laminé défini. |
|
|
Le poteau court droit est créé à l'aide du plat de construction défini. |
Découpe pour soudure
La découpe pour soudure crée des coupes biaises pour les soudures chanfreinées dans les bords du plat du poteau variable construit
| Option | Description |
|---|---|
|
|
Défaut Les coupes de bord biaisées ne sont pas créées. Autodéfauts permet de modifier cette option. |
|
|
Les coupes de bord biaisées sont créées. |
|
|
Les coupes de bord biaisées ne sont pas créées. |
Onglet Diaphragme
Utilisez l’onglet Diaphragme pour définir le nombre, la position et le type des plats diaphragmes créés dans l'attache.
| Option | Description | Défaut |
|---|---|---|
|
t |
Épaisseur du plat diaphragme. |
Pas de valeur par défaut Entrez l’épaisseur du plat pour créer le plat diaphragme. |
|
Niveau |
Distance relative par rapport au niveau d'élévation indiqué dans l'onglet Graphique. |
Entrez une dimension positive ou négative pour localiser le diaphragme désiré. |
| Profondeur |
Position du diaphragme par rapport à la valeur entrée dans la zone Niveau. |
|
| Décalage |
Plat diaphragme décalé de la valeur entrée dans la zone Niveau. |
0" |
| Diaphragme |
Type de diaphragme. |
|
| Coupe chanfrein |
Position de la coupe de chanfrein sur le plat diaphragme. |
Diaphragme avec pénétration
Utilisez l'onglet Diaphragme avec pénétration pour paramétrer la taille et la forme du plat diaphragme. Vous pouvez également ajouter des trous au plat et régler la distance d'origine du diaphragme au poteau.
Jeu soudure
| Description | Défaut | |
|---|---|---|
|
1 |
Jeu soudure au poteau supérieur. Distance entre le poteau et le plat diaphragme. |
0" |
|
2 |
Jeu soudure au poteau inférieur. Distance entre le poteau et le plat diaphragme. |
0" |

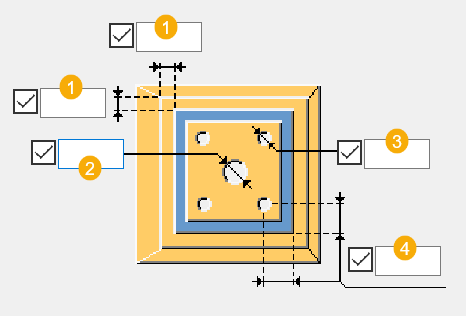

Cotations
| Description | Défaut | |
|---|---|---|
|
1 |
Distance du bord de plat diaphragme en dehors de la face du poteau. |
1" |
|
2 |
Diamètre du trou central dans le plat diaphragme. |
13/16" |
|
3 |
Diamètre des trous angles créés dans chaque angle du plat diaphragme. Pour créer des trous angles, vous devez entrer une valeur. |
|
|
4 |
Position de trous angles par rapport à la face du poteau. |
1"3/16 |
Type chanfrein
| Option | Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Dimensions du chanfrein
| Description | |
|---|---|
|
1 |
Dimension du chanfrein vertical. |
|
2 |
Dimension du chanfrein horizontal. |
Diaphragme interne
Utilisez l'onglet Diaphragme interne pour paramétrer la taille du plat diaphragme. Vous pouvez également ajouter des trous au plat et chanfreiner les angles.

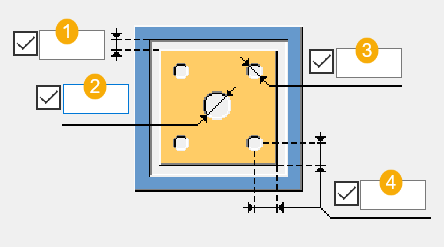

Cotations
| Description | Défaut | |
|---|---|---|
|
1 |
Jeu soudure Distance entre la face interne du poteau et le plat diaphragme. |
|
|
2 |
Diamètre du trou central dans le plat diaphragme. |
13/16" |
|
3 |
Diamètre des trous angles créés dans chaque angle du plat diaphragme. Pour créer des trous angles, vous devez entrer une valeur. |
|
|
4 |
Position des trous angles par rapport au bord du plat diaphragme interne. |
1"3/16 |
Type chanfrein
| Option | Description |
|---|---|
|
|
Défaut Pas de chanfrein Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Dimensions du chanfrein
| Description | |
|---|---|
|
1 |
Dimension du chanfrein vertical. |
|
2 |
Dimension du chanfrein horizontal. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
