Encastrement boulonné (134)
Le composant Encastrement boulonné (134) permet de relier une poutre à l'âme ou à l'aile d'un poteau. Le plat de cisaillement est soudé sur l'âme ou sur l'aile de la pièce principale et boulonné sur l'âme de la pièce secondaire. La pièce secondaire peut être au même niveau ou inclinée et/ou biaise.
Objets créés
-
Plat de cisaillement (1 ou 2)
-
Plats de l'aile (2)
-
Cales
-
Raidisseurs (facultatif)
-
Éclisse d'âme (facultatif)
-
Boulons
-
Soudures
-
Coupes
Utilisation
|
Situation |
Description |
|---|---|
|
|
Encastrement boulonné sur l'âme du poteau. |
|
|
Encastrement boulonné sur l' aile d'un poteau avec raidisseurs. |
|
|
Encastrement boulonné sur l'âme d'un poteau. Pièce secondaire inclinée. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau).
-
Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
|
Pièce |
|
|---|---|
|
1 |
Plat de cisaillement |
|
2 |
Plat aile sup. |
|
3 |
Plat aile inf. |
|
4 |
Cale |
|
4 |
Raidisseur |
Remarque :
Tekla Structures utilise les valeurs dans le fichier joints.def pour créer ce composant.
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer la position du plat de cisaillement, de l'aile de la poutre et des coupes de l'âme.

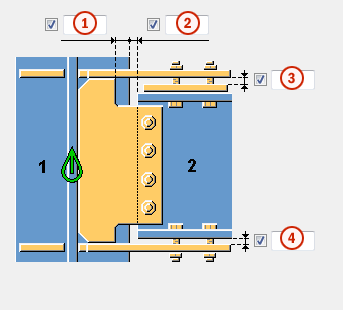

Dimensions
|
Description |
|
|---|---|
|
1 |
Pince du plat de cisaillement depuis l'arête de l'aile de la pièce principale. |
|
2 |
Coupe de la pièce secondaire. La coupe de la pièce secondaire crée un jeu entre la pièce principale et la pièce secondaire. |
|
3 |
Distance entre la cale et le plat d'aile. |
|
4 |
Distance entre la pièce secondaire et le plat d'aile. |
Coupe à l'extrémité de la poutre
Définit la coupe de l'extrémité de la poutre secondaire. La poutre est vue de côté.
|
Option |
Description |
|---|---|
|
|
Défaut Biais Autodéfauts permet de modifier cette option. |
|
|
Automatique Si la poutre secondaire est inclinée de moins de 10 degrés, l'extrémité de la poutre est coupée perpendiculairement. Sinon, l'extrémité de la poutre est coupée en biais. |
|
|
Perpendiculaire Effectue une coupe perpendiculaire sur l'extrémité de la poutre secondaire. |
|
|
Biais Coupe l'extrémité de la poutre secondaire parallèlement à l'arête de la pièce principale. |
Coupe inclinée de la poutre
|
Description |
|
|---|---|
|
1 |
Valeur de la coupe inclinée à l'extrémité de la poutre. |
Coupe de l'aile de la poutre
Définit la découpe de l'extrémité de l'aile de la poutre secondaire. La poutre est vue du dessus.
|
Option |
Description |
|---|---|
|
|
Défaut Biais Autodéfauts permet de modifier cette option. |
|
|
Biais Effectue une coupe biaise sur l'extrémité de l'aile. |
|
|
Droite Effectue une coupe droite sur une partie de l'aile, et laisse l'autre partie de biais. |
Onglet Plat tranchant
Utilisez l'onglet Plat tranchant pour paramétrer la dimension, la position, le repérage, l'orientation et la forme du plat tranchant.
Plat de cisaillement
| Option |
Description |
|---|---|
|
Plat soudé-boul. |
Épaisseur, largeur et hauteur du plat de cisaillement. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Chanfreins du plat de cisaillement
|
Description |
|
|---|---|
|
1 |
Dimension horizontale du chanfrein du plat de cisaillement. |
|
2 |
Dimension verticale du chanfrein du plat de cisaillement. |
|
3 |
Dimensions horizontale et verticale du chanfrein de plat de cisaillement. |
Type chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Cotations du type de chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc concave |
Orientation du plat de cisaillement
|
Option |
Description |
|---|---|
|
|
Défaut Carré Autodéfauts permet de modifier cette option. |
|
|
Automatique Carré |
|
|
Incliné Le plat de cisaillement est incliné dans la direction de la poutre secondaire. Les deux arêtes verticales du plat de cisaillement sont coupées parallèlement à l'extrémité de la poutre secondaire. |
|
|
Carré |
Position du plat de cisaillement
Définit le nombre et le côté des plats de cisaillement dans des joints de plats de cisaillement uniques.
|
Option |
Description |
|---|---|
|
|
Défaut Plat de cisaillement arrière Autodéfauts permet de modifier cette option. |
|
|
Automatique Le composant sélectionne automatiquement un plat de cisaillement avant ou arrière. Le plat est créé sur le côté de la pièce secondaire lorsque l'angle entre la pièce principale et la pièce secondaire est inférieur à 90 degrés. |
|
|
Plat de cisaillement arrière |
|
|
Plat de cisaillement avant et arrière |
|
|
Plat de cisaillement avant |
Onglet Plat aile
Utilisez l'onglet Plat aile pour paramétrer la dimension, la position, le repérage, l'orientation et la forme des plats d'aile et des cales.
Plats
|
Elément |
Description |
Défaut |
|---|---|---|
|
Plat aile sup. |
Epaisseur du plat d'aile supérieure. |
20 mm |
|
Plat aile inf. |
Epaisseur du plat d'aile inférieure. |
20 mm |
|
Cale supérieure |
Epaisseur et largeur des cales supérieures (contre la poutre). |
5 mm |
|
Cale inférieure |
Epaisseur et largeur des cales inférieures (contre la poutre). |
0 |
|
Cale supérieure |
Epaisseur de la cale supérieure (contre le plat). |
|
|
Cale inférieure |
Epaisseur de la cale inférieure (sur le plat). |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Préparation de soudures
Sélectionnez dans Préparations de soudures nécessaires ? si vous devez créer des découpes polygonales de préparations de soudures.
Chanfreins des plats d'ailes
|
Description |
|
|---|---|
|
1 |
Dimension horizontale des chanfreins des plats d'ailes. |
|
2 |
Dimension verticale des chanfreins des plats d'ailes. |
|
3 |
Dimensions horizontale et verticale des chanfreins des plats d'ailes. |
Type chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
Cotations du type de chanfrein
|
Option |
Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc concave |
Onglet Raidisseurs
Utilisez l'onglet Raidisseurs pour paramétrer les dimensions, l'orientation, la position et le type de raidisseurs.
Raidisseurs
| Option | Description |
|---|---|
|
Raid. sup. AV |
Epaisseur, largeur et hauteur du raidisseur avant supérieur. |
|
Raid. sup. AR |
Epaisseur, largeur et hauteur du raidisseur arrière supérieur. |
|
Raid. inf. AV |
Epaisseur, largeur et hauteur du raidisseur avant inférieur. |
|
Raid. inf. AR |
Epaisseur, largeur et hauteur du raidisseur arrière inférieur. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Orientation du raidisseur
|
Option |
Description |
|---|---|
|
|
Défaut Les raidisseurs sont parallèles à la pièce secondaire. Autodéfauts permet de modifier cette option. |
|
|
Les raidisseurs sont parallèles à la pièce secondaire. |
|
|
Les raidisseurs sont perpendiculaires à la pièce principale. |
Création d’un raidisseur
|
Option |
Description |
|---|---|
|
|
Défaut Les raidisseurs sont créés. Autodéfauts permet de modifier cette option. |
|
|
Automatique Les raidisseurs sont créés si nécessaire. |
|
|
Aucun raidisseur n'est créé. |
|
|
Les raidisseurs sont créés. |
Forme du raidisseur
|
Option |
Description |
|---|---|
|
|
Défaut Raidisseurs avec chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Automatique Raidisseurs avec chanfrein droit |
|
|
Raidisseurs droits Raidisseurs avec un écart pour l'arrondi de l'âme de la pièce principale |
|
|
Raidisseurs avec chanfrein droit |
Jeu du raidisseur
|
Description |
|
|---|---|
|
1 |
Distance entre l'arête de l'aile et celle du raidisseur. |
|
2 |
Taille de l'écart entre les ailes et le raidisseur. |
Positions du raidisseur
| Description | |
|---|---|
|
1 |
Jeu entre le raidisseur avant et l'âme de la poutre. |
|
2 |
Jeu entre le raidisseur avant supérieur et l'aile de la poutre. |
|
3 |
Jeu entre le raidisseur avant inférieur et l'aile de la poutre. |
|
4 |
Jeu entre le raidisseur arrière supérieur et l'aile de la poutre. |
|
5 |
Jeu entre le raidisseur arrière inférieur et l'aile de la poutre. |
|
6 |
Jeu entre le raidisseur arrière et l'âme de poutre. |
Dimensions du chanfrein
|
Description |
Défaut |
|
|---|---|---|
|
1 |
Dimension verticale du chanfrein. |
5 mm |
|
2 |
Dimension horizontale du chanfrein. |
5 mm |
Type chanfrein
| Option | Description |
|---|---|
|
|
Défaut Chanfrein droit Autodéfauts permet de modifier cette option. |
|
|
Pas de chanfrein |
|
|
Chanfrein droit |
|
|
Chanfrein en arc convexe |
|
|
Chanfrein en arc concave |
|
|
Chanfrein de ligne et d'arc |
Onglet Bls tranchant
Utilisez l'onglet Bls tranchant pour paramétrer les propriétés des boulons qui relient le plat de cisaillement à la pièce secondaire.

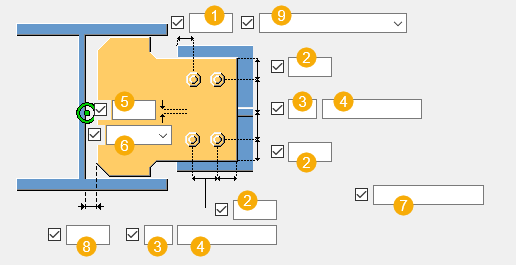

Dimensions du groupe de boulons
Les dimensions du groupe de boulons affectent la dimension et la forme du plat de cisaillement.
|
Description |
|
|---|---|
|
1 |
Dimension de la position horizontale du groupe de boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
|
6 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
7 |
Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Boulons aile supérieure
Utilisez l'onglet Boulons aile supérieure pour paramétrer les propriétés des boulons qui relient le plat de l'aile à la pièce secondaire.

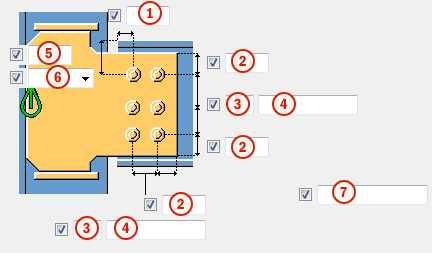

Dimensions du groupe de boulons
Les dimensions du groupe de boulons ont une influence sur la dimension et la forme du plat d'aile.
|
Description |
|
|---|---|
|
1 |
Dimension de la position horizontale du groupe de boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
|
6 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
7 |
Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas. |
|
8 |
Distance entre le plat d'aile et l'âme de la pièce principale. |
|
9 |
Sélectionnez la pièce d'origine du décalage pour le groupe de boulons. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Oblongs cales contre poutre et oblongs cales contre plats
| Option | Description |
|---|---|
|
Oblongs cales contre poutre, Oblongs cales contre plats |
Indiquez si les trous oblongs sont créés sur les cales contre les plats et les cales contre les poutres. |
Onglet Boulons aile inférieure
Utilisez l'onglet Boulons aile inférieure pour paramétrer les propriétés des boulons qui relient le plat de l'aile inférieure à la pièce secondaire.
Dimensions du groupe de boulons
Les dimensions du groupe de boulons ont une influence sur la dimension et la forme du plat d'aile.
| Description | |
|---|---|
|
1 |
Dimension de la position horizontale du groupe de boulons. |
|
2 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Dimension de la position verticale du groupe de boulons. |
|
6 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
7 |
Définit les boulons supprimés du groupe de boulons. Entrez les numéros des boulons à supprimer et séparez-les par un espace. Les boulons sont numérotés de gauche à droite et de haut en bas. |
|
8 |
Distance entre le plat d'aile et l'âme de la pièce principale. |
|
9 |
Sélectionnez la pièce d'origine du décalage pour le groupe de boulons. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Oblongs cales contre poutre et oblongs cales contre plats
| Option | Description |
|---|---|
|
Oblongs cales contre poutre, Oblongs cales contre plats |
Indiquez si les trous oblongs sont créés sur les cales contre les plats et les cales contre les poutres. |
Onglet Eclisse d’âme
Utilisez l'onglet Eclisse d'âme pour créer des éclisses d'âme afin de renforcer l'âme de la pièce principale.
Plat d'âme
| Option |
Description |
|---|---|
|
Plat d'âme |
Epaisseur et hauteur du plat d'âme. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Renfort d’âme
|
Option |
Description |
|---|---|
|
|
Valeur par défaut Aucun renfort d’âme n'est créé. La valeur Autodéfaut peut modifier cette option. |
|
|
Aucune éclisse d'âme n'est créée. |
|
|
Un renfort d’âme est créé à l'arrière. |
|
|
Un renfort d’âme est créé à l'avant. |
|
|
Des renforts d’âme sont créés des deux côtés. |
Forme du bord des éclisses
|
Option |
Description |
|---|---|
|
|
Valeur par défaut Renfort d’âme chanfreiné La valeur Autodéfaut peut modifier cette option. |
|
|
Renfort d’âme chanfreiné Entrez l'angle dans |
|
|
Renforts d’âme rectangulaires |
Coupes d'éclisse d'âme
| Option | Description |
|---|---|
|
|
Valeur par défaut Aucune éclisse d’âme n'est coupée. La valeur Autodéfaut peut modifier cette option. |
|
|
Aucune éclisse d’âme n'est coupée. |
|
|
Les éclisses d'âme sont coupées au niveau des congés de raccordement. |
Paramètres généraux
|
Description |
|
|---|---|
|
1 |
Pince depuis l'aile du poteau. |
|
2 |
Pince de l'éclisse d'âme. La pince représente la distance entre le centre d'un trou et l'arête de la pièce. |
|
3 |
Pince de l'éclisse d'âme par rapport à la partie inférieure de la pièce secondaire. |
|
4 |
Nombre de trous. |
|
5 |
Espacement des trous. Utilisez un espace pour séparer les valeurs d'écartement des trous.Entrez une valeur pour chaque écartement entre les trous.Par exemple, s'il y a trois trous, entrez deux valeurs. |
Taille des trous de soudure
|
Description |
|
|---|---|
|
1 |
Diamètre du trou. |
|
2 |
Longueur oblong. |
|
3 |
Largeur oblong. |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Type calcul
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
