Encas. soudé+raidisseur (130)

Encas. soudé+raidisseur (130) crée une attache soudée entre un poteau et une ou deux poutres. Un plat de cisaillement est soudé sur le poteau et boulonné sur les poutres. Vous pouvez créer des préparations de soudures et des raidisseurs.

Objets créés

Plat de cisaillement
Plat console
Raidisseurs
Boulons
Soudures

Utilisation


Situation	Description
	Le plat de cisaillement est soudé sur le poteau et boulonné sur la poutre.

Limites

Le poteau doit être une section en I ou en T. Pour les sections en T, les poutres sont reliées aux ailes du T pour créer une section en forme de croix.
Les poutres doivent être des sections en I.
Les poutres peuvent être inclinées horizontalement jusqu’à une limite de 5 degrés.
Les poutres ne peuvent pas être inclinées verticalement.

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez la première pièce secondaire (poutre).
Si nécessaire, sélectionnez la deuxième pièce secondaire (poutre).
Cliquez sur le bouton central de la souris pour créer l'attache.

Clé d'identification de pièce


	Description
1	Plat de cisaillement
2	Plat console
3	Raidisseur

Onglet Graphique

Utilisez l’onglet Graphique pour définir si des préparations de soudures sont créées, ainsi que les dimensions et la forme des trous d'accès aux soudures.

Préparations des soudures des ailes et de l’âme

Définit si des préparations de soudures sont créées sur les ailes et l’âme de la poutre. Par défaut les préparations de soudures ne sont pas créées.

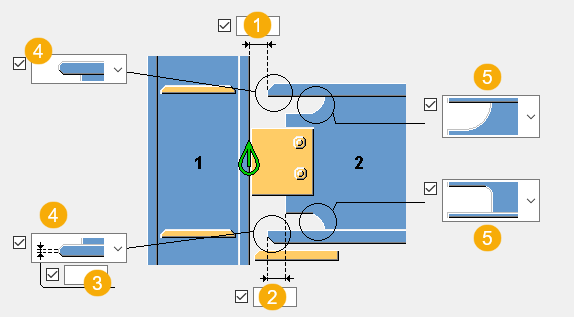

Dimensions


	Description
1	Distance entre l’extrémité des ailes de la poutre et l’âme ou l’aile du poteau.
2	Distance entre les extrémités de l’âme et de l’aile de la poutre.
3	Epaisseur minimum de l’aile après avoir effectué la coupe de préparation de la soudure. La valeur la plus petite possible est `2.0 mm`.
4	Type de soudure de l’aile supérieure et inférieure.
5	Type de trou d'accès de soudure supérieur et inférieur.

Type de soudure de l’aile supérieure

Sélectionnez le type de préparation de soudure pour l’aile supérieure de la poutre.


Option	Description
	Défaut Double chanfrein Autodéfauts permet de modifier cette option.
	Double chanfrein
	Un chanfrein

Trou de trou d'accès de soudure supérieur

Sélectionnez le type de trou d'accès de la soudure pour l’âme de la poutre.


Option	Description
	Défaut Circulaire Le trou d'accès de la soudure est circulaire lorsque la longueur horizontale et la hauteur verticale du trou sont identiques. Autodéfauts permet de modifier cette option.
	Circulaire
	Allongé

Trou d'accès de soudure inférieur

Sélectionnez le type de trou d'accès de la soudure pour l’âme de la poutre.


Option	Description
	Défaut Rectangulaire Autodéfauts permet de modifier cette option.
	Rectangulaire
	Allongé
	Circulaire

Type de soudure d'aile inférieure

Sélectionnez le type de préparation de soudure pour l’aile inférieure de la poutre.


Option	Description
	Défaut Double chanfrein Autodéfauts permet de modifier cette option.
	Double chanfrein
	Un chanfrein dessous
	Un chanfrein dessus

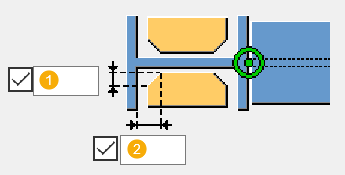

Dimensions des coupes de poutre


	Description
1	Epaisseur minimum de l’âme après avoir effectué la coupe de préparation de la soudure. La valeur la plus petite possible est `2.0 mm`.
2	Profondeur de la coupe de l’aile sur la poutre.
3	Longueur de la coupe de l’aile sur la poutre.

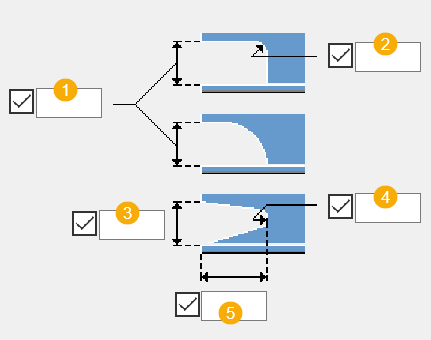

Dimensions du trou d'accès de la soudure


	Description
1	Hauteur verticale du trou d’accès de la soudure. La dimension est mesurée du dessous de l’aile supérieure de la poutre, ou du dessus de l’aile inférieure de la poutre au dessus du trou d'accès de la soudure. Saisissez une valeur pour créer le trou.
2	Rayon de l'angle intérieur du trou rectangulaire d'accès de la soudure pour créer un chanfrein circulaire.
3	Hauteur verticale du trou d’accès de la soudure. La dimension est mesurée du dessus de l’aile inférieure de la poutre jusqu’au point de l’âme de la poutre où la coupe du trou d'accès de la soudure sort de l’âme. Saisissez une valeur pour créer le trou. La valeur peut être supérieure, inférieure ou égale à la hauteur verticale du trou d'accès de la soudure.
4	Diamètre du trou d'accès de la soudure dans l’âme de la poutre. La dimension correspond à la partie circulaire du trou allongé d'accès de la soudure.
5	Longueur horizontale du trou d’accès à la soudure. La dimension est mesurée depuis la coupe effectuée pour la préparation de soudure de l’âme jusqu’à l’extrémité du trou d'accès de la soudure. Saisissez une valeur pour créer le trou.

Onglet Plat cisaillement

Utilisez l’onglet Plat cisaillement pour définir les propriétés, les dimensions et la position du plat de cisaillement.

Pièces


Option	Description
Plat cisaillement	Épaisseur du plat de cisaillement.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

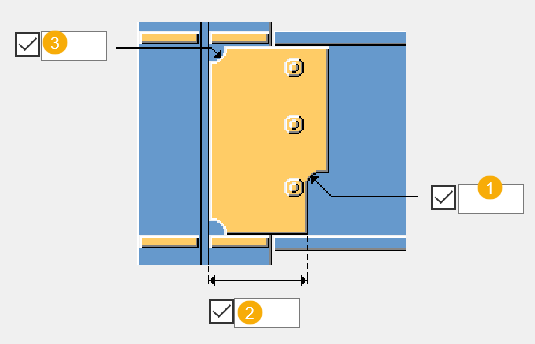

Dimensions


	Description
1	Rayon du grugeage du plat de cisaillement.
2	Distance entre l’âme du poteau et la découpe du plat de cisaillement. Vous pouvez définir cette dimension lorsque la poutre est fixée sur l’âme du poteau.
3	Rayon de la coupe dans l’angle du plat de cisaillement. Définissez le rayon du trou d'accès de la soudure dans le plat de cisaillement, à l'endroit où le plat de cisaillement est soudé sur le poteau.

Position du plat de cisaillement


Option	Description
	Défaut Le plat de cisaillement est créé sur le côté gauche de l’âme de la poutre. Autodéfauts permet de modifier cette option.
	Le plat de cisaillement est créé sur le côté gauche de l’âme de la poutre.
	Le plat de cisaillement est créé sur le côté droit de l’âme de la poutre.

Onglet Plat console

Utilisez l’onglet Plat console pour définir les propriétés, la position et les dimensions de la pièce. Définit si une préparation de soudure est créée sur le plat console.

Préparation de soudure du plat console

Définit si une préparation de soudure est créée sur le plat console. La valeur par défaut indique que la préparation de soudure n’est pas créée.

Pièces


Option	Description
Plat console	Épaisseur et largeur du plat console. Le plat console ne peut être créé que pour les attaches d'aile poutre-poteau.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Position du plat console


	Description
1	Jeu pour la soudure du plat console par rapport à l’aile du poteau.
2	Décalage vertical du plat console par rapport à la poutre.

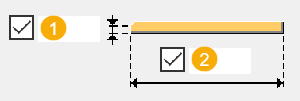

Dimensions du plat console


	Description	Défaut
1	Epaisseur minimum du plat console après la coupe effectuée pour la préparation de soudure. La valeur la plus petite possible est `2.0 mm`.
2	Longueur du plat console.	`200 mm`

Onglet Plat raidisseurs

Utilisez l’onglet Plat raidisseurs pour définir la création, les propriétés et la position des raidisseurs.

Raidisseurs


Pièce	Description
Raid. sup. AV Raid. inf. AV Raid. sup. AR Raid. inf. AR	Epaisseur et largeur des raidisseurs supérieurs et inférieurs sur les côtés avant et arrière.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Création des raidisseurs


Option	Option	Description
		Défaut Un raidisseur sans chanfrein est créé. Largeur partielle. Autodéfauts permet de modifier cette option.
		Aucun raidisseur n'est créé.
		Un raidisseur avec chanfreins droits est créé.
		Un raidisseur sans chanfrein est créé. Largeur partielle.
		Un raidisseur avec des chanfreins concaves est créé.
		Un raidisseur avec des chanfreins convexes est créé.

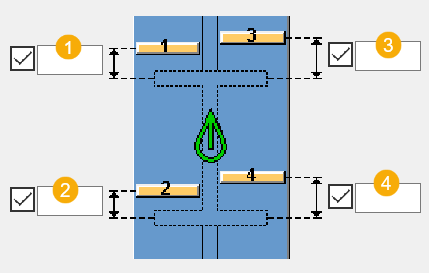

Positions du raidisseur


	Description
1	Jeu entre le raidisseur arrière supérieur et l'aile de la poutre.
2	Jeu entre le raidisseur arrière inférieur et l'aile de la poutre.
3	Jeu entre le raidisseur avant supérieur et l'aile de la poutre.
4	Jeu entre le raidisseur avant inférieur et l'aile de la poutre.

Taille du chanfrein du raidisseur


	Description
1	Dimension du chanfrein vertical
2	Dimension du chanfrein horizontal

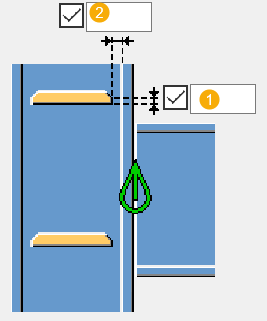

Dimensions du raidisseur


	Description
1	Longueur de la base du raidisseur. Epaisseur minimale du raidisseur une fois la coupe de préparation de soudure effectuée. La valeur la plus petite possible est `3.0 mm`.
2	Distance entre le raidisseur et l'âme du poteau.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

Dimensions du groupe de boulons


	Description

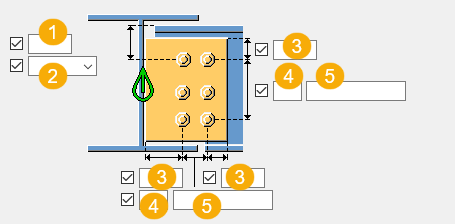

1	Dimension de la position verticale du groupe de boulons.
2	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
3	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
4	Quantité de boulons.
5	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4
