Éclissage à oreilles (125)
Éclissage à oreilles (125) crée une éclisse chantier poteau qui inclut des plats d'attache et des trous de levage.
Objets créés
-
Plat soudé-boul.
-
Plat éclissage
-
Boulons
-
Soudures

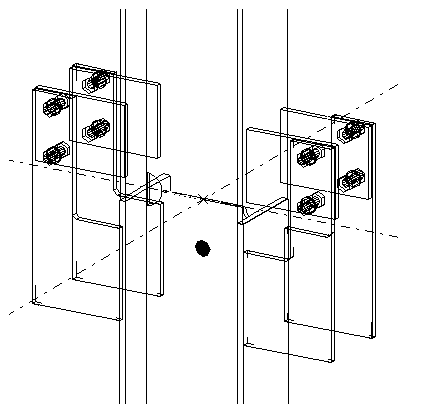

Utilisation
| Situation | Description |
|---|---|
|
|
Poteaux reliés par des plats soudés-boulonnés et des plats d'éclissage. |
Ordre de sélection
-
Sélectionnez la pièce principale (poteau inférieur).
-
Sélectionnez la pièce secondaire (poteau supérieur).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

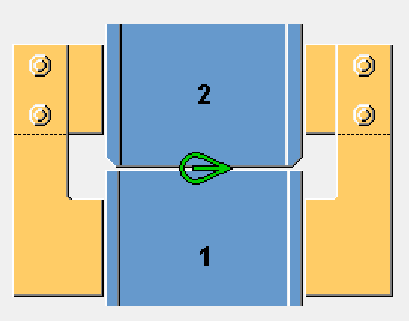

Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Plat éclissage |
|
2 |
Plat soudé-boul. |
Onglet Graphique
Utilisez l’onglet Graphique pour définir le jeu entre les plats.

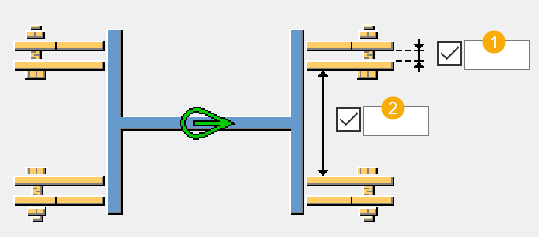

Dimensions
| Description | |
|---|---|
|
1 |
Jeu entre le plat soudé-boulonné et la plat d'éclissage. |
|
2 |
Jeu entre les plats. |
Onglets Pièces
Utilisez l’onglet Pièces pour définir les propriétés des pièces
Pièces
| Option | Description |
|---|---|
|
Plat soudé-boul. |
Épaisseur, largeur et hauteur du plat soudé-boulonné. |
|
Plat éclissage |
Épaisseur, largeur et hauteur du plat d'éclissage. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Boulons
Utilisez l’onglet Boulons pour définir les dimensions des groupes de boulons, les propriétés des boulons et les dimensions du trou de levage.

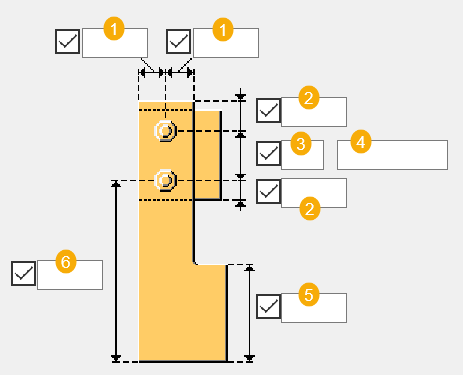

Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Distance horizontale du boulon à partir de l’arête du plat d'éclissage. |
|
2 |
Distance verticale du boulon à partir de l’arête du plat d'éclissage. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
|
5 |
Pince entre le plat d'éclissage et le grugeage. |
|
6 |
Longueur du plat d'éclissage à partir de l’origine du groupe de boulons. |

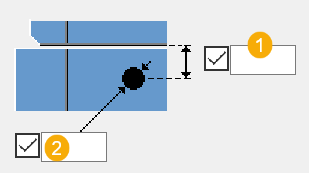

Dimensions du trou de levage
| Description | |
|---|---|
|
1 |
Emplacement vertical du trou de levage dans l’âme du poteau. |
|
2 |
Tolérance du trou pour le trou d’âme du poteau. Les trous du plat d'éclissage sont créés par défaut. Entrez une valeur de tolérance pour créer un trou plus grand que la dimension de boulon par défaut. |
| Description | |
|---|---|
|
1 |
Tolérance du trou de levage pour le trou de la plaque d’orignal. |
|
2 |
Emplacement vertical du trou de levage dans les plaques d’orignal. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Onglet Perçage
Utilisez l’onglet Perçage pour définir les trous d'accès aux soudures.
Emplacement du trou d'accès de la soudure
| Option | Description |
|---|---|
|
Aucun |
Aucun trou d'accès de soudure n’est créé. |
|
Les deux |
Les trous d'accès de soudures sont créés dans les poteaux supérieur et inférieur. |
|
Sup. |
Des trous d'accès de soudures sont créés dans le poteau supérieure. |
|
Inférieur |
Les trous d'accès de la soudure sont créés dans le poteau inférieur. |
Type de trou d'accès de la soudure
Sélectionnez le type de trou d'accès de la soudure. Les numéros figurant dans le nom de l’option correspondent aux options de dimension de la boîte de dialogue. Différentes coupes de coin peuvent être définies pour les angles supérieur et inférieur des raidisseurs.
| Option | Description |
|---|---|
|
Standard (1) |
Type de trou Standard |
|
Perçage (2) |
Type de perçage |
|
Quart de cercle (3) |
Quart de cercle |
Dimensions
Type de trou Standard
| Description | |
|---|---|
|
1 |
Diamètre trou |
|
2 |
Hauteur du trou |
Type de perçage
| Description | |
|---|---|
|
1 |
Distance du centre du trou à partir de l’arête de la pièce |
|
2 |
Rayon du trou |
|
3 |
Hauteur du trou |
Type de quart de cercle
| Description | |
|---|---|
|
1 |
Rayon du trou |
Onglet Paramètres
Utilisez l’onglet Paramètres pour définir l’emplacement du groupe de boulons.

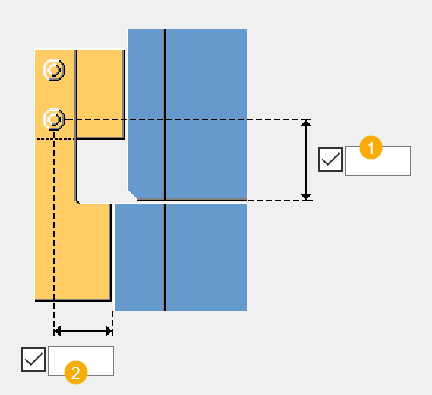

Dimensions
| Description | |
|---|---|
|
1 |
Emplacement vertical du groupe de boulons |
|
2 |
Emplacement horizontal du groupe de boulons |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
