Jonction corbeau(119)

Jonction corbeau(119) crée une jonction entre un poteau de type H(I) et une poutre. La poutre peut être de n'importe quel type. La jonction peut créer huit raidisseurs et quatre jarrets. Les platines sont boulonnées entre elles et les autres plats sont soudés.

Objets créés

Platines
Jarrets
Raidisseurs
Boulons
Soudures

Utilisation


Situation	Description

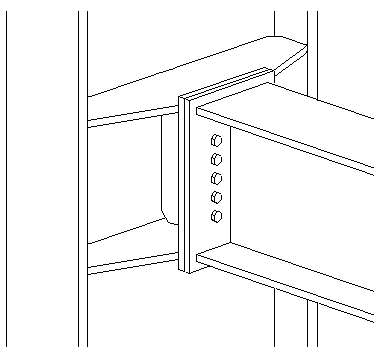

	Attache console avec platines et jarrets boulonnés.

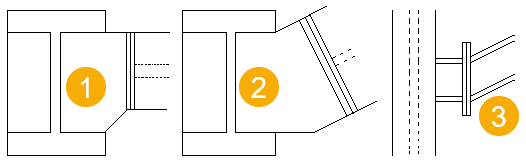

	La pièce secondaire peut être en biais ou inclinée. Les jarrets inférieur et supérieur peuvent être créés. 1 L'âme de la pièce secondaire n'est pas dirigée vers le centre du poteau (vue du dessus). 2 L'âme de la pièce secondaire n'est pas perpendiculaire au poteau horizontalement (vue du dessus). 3 L'âme de la pièce secondaire n'est pas perpendiculaire au poteau verticalement (vue du dessus).

Ordre de sélection

Sélectionnez la pièce principale (poteau).
Sélectionnez la pièce secondaire (poutre).

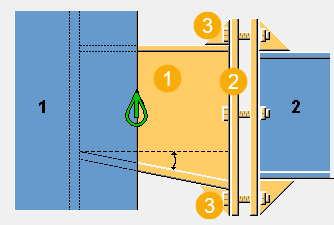

Clé d'identification de pièce


	Description
1	Raidisseurs
2	Platines
3	Jarrets

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions de la platine et du raidisseur.

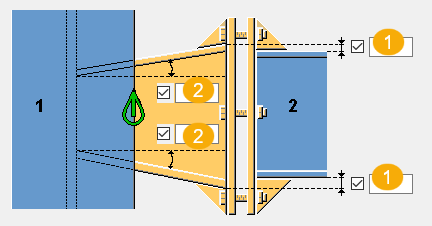

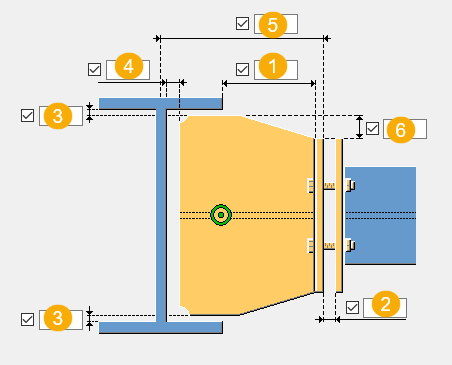

Dimensions


	Description	Défaut
1	Distance entre le poteau et la première platine. Si l'âme de la pièce secondaire n'est pas perpendiculaire au poteau horizontalement, il s'agit de la distance minimale entre le poteau et la platine.	`100 mm`
2	Distance entre les platines.	`0 mm`
3	Jeu entre la platine et l'âme de la poutre.
4	Décalage entre la platine supérieure et la platine inférieure par rapport à l’âme de la pièce principale.
5	Dimension de la console : distance entre l’axe de la pièce principale et le bord extérieur de la première platine.
6	Largeur du chanfrein des plats supérieur et inférieur.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Option	Description
Coiffe Plat inférieur Plat milieu	Épaisseur du plat du haut, du bas et du milieu.
Jarret sup. Jarret inf.	Épaisseur des jarrets supérieur et inférieur.
Platine 1 Platine 2	Epaisseur, largeur et hauteur de la platine.
Raidisseur supérieur Raidisseur inférieur Raidisseur milieu	Épaisseur du raidisseur du haut, du bas et du milieu.
Décalage vertical de la platine 1	Définissez le décalage vertical de la platine 1.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir la création du raidisseur, sa position et les chanfreins.

Création d'un raidisseur


Option	Description
	Défaut Tout Crée un raidisseur complet de la même hauteur que l'âme de la pièce principale. Autodéfauts permet de modifier cette option.
	Tout Crée un raidisseur complet de la même hauteur que l'âme de la pièce principale.
	Complet, deux côtés de la pièce principale Crée un raidisseur complet de la même hauteur que l'âme de la pièce principale.

Jeu du raidisseur


	Description
1	Distance entre le raidisseur et l'âme du poteau.
2	Distance entre le raidisseur et l'aile du poteau

Positions du raidisseur


	Description
1	Distance entre le raidisseur supérieur et l'aile supérieure de la poutre.
2	Distance entre le raidisseur inférieur et l'aile inférieure de la poutre.

Dimensions du chanfrein


	Description
1	Dimension horizontale du chanfrein.
2	Dimension verticale du chanfrein.

Type chanfrein


Option	Description
	Défaut Chanfrein droit Autodéfauts permet de modifier cette option.
	Pas de chanfrein
	Chanfrein droit
	Chanfrein en arc convexe
	Chanfrein en arc concave

Onglet Plat sup./inf.

Utilisez l’onglet Plat sup./inf. pour définir la distance extérieure entre la poutre et le raidisseur, ainsi que l’angle entre le raidisseur et l’horizontale.

Dimensions


	Description	Défaut
1	Distance entre la face extérieure de la poutre et la face extérieure du raidisseur avant.	`0 mm`
2	Angle entre les raidisseurs avant supérieur et inférieur et l'horizontale. L’angle ne peut pas être défini dans des situations inclinées ou biaises.	0 degré

Onglet Boulons

Utilisez l'onglet Boulons pour définir les propriétés des boulons.

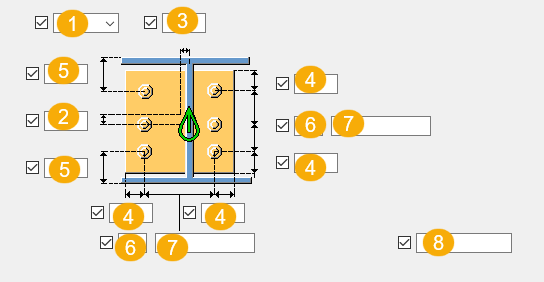

Dimensions du groupe de boulons


	Description
1	Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons. Dessus : De l'arête supérieure de la pièce secondaire vers le boulon le plus haut. Milieu : De l'axe central des boulons vers l'axe central de la pièce secondaire. Dessous : De l'arête inférieure de la pièce secondaire vers le boulon le plus bas.
2	Dimension de la position verticale du groupe de boulons.
3	Dimension de la position horizontale du groupe de boulons.
4	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
5	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
6	Quantité de boulons.
7	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.
8	Définit les boulons supprimés du groupe de boulons.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Commentaire

Vous pouvez définir un commentaire.

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
