Cornières (Vérif.) (116)
Cornières (Vérif.) (116) relie une poutre à une poutre ou un poteau à l'aide d'une cornière.
Objets créés
-
Cornière (1 ou 2)
-
Boulons
-
Coupes
Utilisation
|
Situation |
Description |
|---|---|
|
|
Attache par cornière fixée sur une âme de poutre. |
|
|
Attache par cornière fixée sur une âme de poutre. La poutre secondaire est inclinée. |
|
|
Attache par cornière fixée sur une aile de poteau. |
|
|
Attache par cornière fixée sur une aile de poteau. La poutre secondaire est inclinée. |
Ordre de sélection
-
Sélectionnez la pièce principale (poutre ou poteau).
-
Sélectionnez la pièce secondaire (poutre).
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d’identification de la pièce
| Pièce | |
|---|---|
|
1 |
Att. par simple cornière |
Onglet Graphique
Utilisez l'onglet Graphique pour paramétrer les dimensions et la position de la cornière.

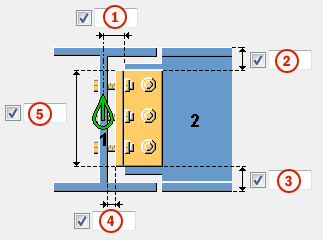

Dimensions
|
Description |
Par défaut |
|
|---|---|---|
|
1 |
Longueur de coupe de la pièce secondaire. |
|
|
2 |
Pince supérieure de la cornière à partir du haut de la poutre secondaire. La position de l'arête supérieure de l'angle modifie la hauteur de la cornière. Une valeur positive rapproche la position supérieure du centre de la poutre et réduit ainsi la dimension de la cornière. Les valeurs négatives augmentent la dimension de la cornière. |
Si aucune valeur n'est entrée, les boulons et les pinces des boulons définissent la dimension de la cornière. |
|
3 |
Pince inférieure de la cornière à partir du bas de la poutre secondaire. La pince inférieure de l'angle modifie la hauteur de la cornière. Une valeur positive rapproche la position supérieure du centre de la poutre et réduit ainsi la dimension de la cornière. Les valeurs négatives augmentent la dimension de la cornière. |
Si aucune valeur n'est entrée, les boulons et les pinces des boulons définissent la dimension de la cornière. |
|
4 |
Jeu entre la pièce principale et la cornière. |
|
|
5 |
Hauteur de la cornière. |
Position de la cornière
|
Option |
Description |
|---|---|
|
|
Par défaut Les cornières avant et arrière sont créées. Autodéfauts permet de modifier cette option. |
|
|
Une cornière avant est créée. |
|
|
Les cornières avant et arrière sont créées. |
|
|
Une cornière arrière est créée. |
Onglet Eléments
Utilisez l'onglet Eléments pour paramétrer les propriétés de la cornière.
Att. par simple cornière
|
Pièce |
Description |
|---|---|
|
Profil L |
Définit le profil de la cornière en le sélectionnant dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
|
|
Finition |
Décrit le traitement de surface de la pièce. |
Onglet Grugeage
Les options de l'onglet Grugeage créent des grugeages pour la poutre secondaire et définissent également leurs propriétés.
Grugeage standard BSCA (Déf.=50mm)
Définit si le grugeage est créé selon les spécifications de la BCSA (British Constructional Steelwork Association).
|
Option |
Description |
|---|---|
|
Défaut |
Dimensions du grugeage. |
|
Oui |
Crée un grugeage de 50 mm pour les attaches simples entre deux poutres. |
|
Non |
Utilisez les options de l'onglet Grugeage pour définir les dimensions du grugeage. |
Dimensions du grugeage
Définit les cotations supérieure et inférieure du grugeage si vous avez défini l'option Grugeage std (Déf.=50mm) sur Non.
|
Description |
|
|---|---|
|
1 |
Dimension verticale du grugeage. |
|
2 |
Dimension horizontale du grugeage. |
Forme de grugeage
Définissez la forme du grugeage pour les parties supérieure et inférieure de la poutre secondaire.
|
Option |
Option |
Description |
|---|---|---|
|
|
|
Défaut Crée un grugeage droit sur le côté supérieur ou inférieur de la poutre secondaire. Autodéfauts permet de modifier cette option. |
|
|
|
Ne pas gruger |
|
|
|
Crée un grugeage droit sur le côté supérieur ou inférieur de la poutre secondaire. Définit les dimensions du grugeage. En ce qui concerne les attaches entre deux poutres avec une poutre secondaire inclinée, la profondeur est mesurée comme illustré sur l'image.
|
|
|
|
Crée un grugeage des deux côtés de la pièce secondaire. Définit les dimensions du grugeage. |
|
|
|
Crée un grugeage chanfreiné des deux côtés de la poutre secondaire. Définit les dimensions du chanfrein. |
|
|
|
Crée une bande. Définit la longueur de la bande. Les ailes sont entièrement coupées. |
|
|
|
Crée un type particulier de grugeage droit. Définit les dimensions du grugeage. Le grugeage est perpendiculaire à la poutre secondaire. Aucune valeur par défaut n'est définie pour la longueur ou la profondeur. |
Côté de grugeage
Définit de quel côté de la poutre secondaire le grugeage est créé. Vous pouvez définir le côté pour les parties supérieure et inférieure de la poutre secondaire.
|
Option |
Description |
|---|---|
|
|
Défaut Crée des grugeages sur les deux côtés. Autodéfauts permet de modifier cette option. |
|
|
Crée des grugeages sur les deux côtés. |
|
|
Crée un grugeage sur le côté gauche. |
|
|
Crée un grugeage sur le côté droit. |
Onglet Boulons
Utilisez l'onglet Boulons pour paramétrer les propriétés des boulons. La position verticale des boulons dans la pièce principale doit être alignée sur la position verticale des boulons dans la pièce secondaire. Les boulons verticaux ne doivent pas être en quinconce.

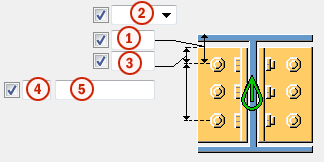

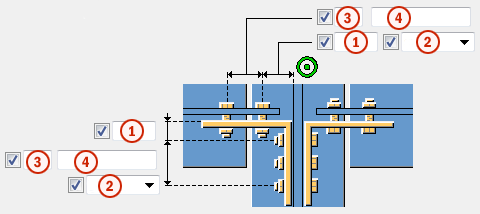

Dimensions du groupe de boulons
|
Description |
|
|---|---|
|
1 |
Dimension de la position verticale du groupe de boulons. |
|
2 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Quantité de boulons. |
|
5 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Dimensions du groupe de boulons
|
Description |
|
|---|---|
|
1 |
Pince de la platine. |
|
2 |
Lieu de montage des boulons. |
|
3 |
Quantité de boulons. |
|
4 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Longueur recherche
Définit la zone dans laquelle Tekla Structures recherche des pièces à boulonner. Vous pouvez déterminer si le boulon traverse une ou deux ailes.
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
