Stabilisateur panneau (114)

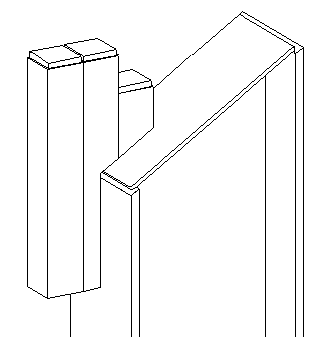

Stabilisateur panneau (114) crée une stabilité supplémentaire pour une structure lors de la construction d’une poutre ou d’une barre sur une attache de toiture. Le composant ajoute des profils d’extension au jarret pour une attache supplémentaire. Normalement, un ou plusieurs profils ou plats sont soudés sur la coiffe dans l’attache du jarret.

Objets créés

Profils d’extension
Coiffe
Soudures

Utilisation


Situation	Description
	Les profils d’extension sont créés en tête d’un poteau de jarret. Le poteau peut être de type H (I) ou caisson. Les profils d’extension peuvent être de n’importe quel type. La position du poteau n’est pas limitée. Si le profil du poteau est du type H (I), la coiffe ne peut être inclinée que dans la direction parallèle à l’âme. Si le poteau est un profil caisson, la coiffe peut être inclinée dans la direction parallèle à l’âme ou à l’aile. L’ouverture supérieure des profils en caisson peut être fermée avec une coiffe pour empêcher l’eau de pénétrer à l’intérieur.

Ordre de sélection

Sélectionnez la pièce principale.
Sélectionnez la pièce secondaire.

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

Clé d'identification de pièce


	Description
1	Profil externe
2	Profil milieu
3	Profil interne

Onglet Graphique

Utilisez l'onglet Graphique pour définir les dimensions de l'attache et le côté de création.

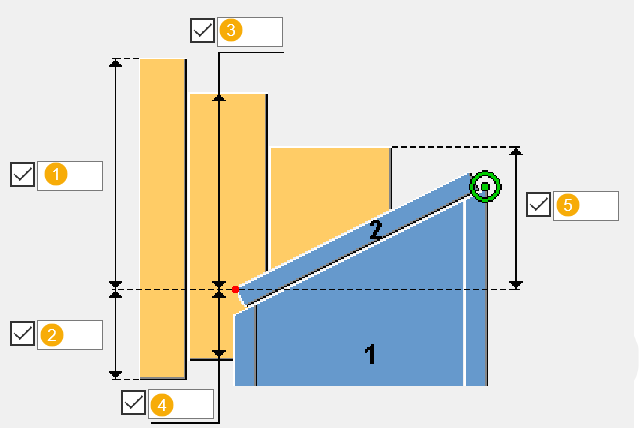

Dimensions


		Défaut
1	Distance verticale entre le dessus du profil externe et le point de référence principal.	`300 mm`
2	Distance verticale entre le dessous du profil externe et le point de référence principal.	`300 mm`
3	Distance verticale entre le dessus du profil milieu et le point de référence principal.	`300 mm`
4	Distance verticale entre le dessous du profil milieu et le point de référence principal.	`300 mm`
5	Distance verticale entre le dessus du profil interne et le point de référence principal.	`200 mm`


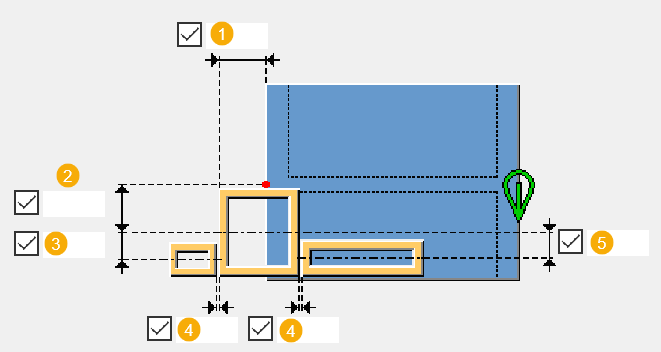

	Description	Défaut
1	Distance horizontale entre le dessus ou le dessous du profil interne et le point de référence principal.	`0 mm`
2	Distance horizontale entre le dessus ou le dessous du profil central et l’axe du poteau ou l’arête supérieure ou inférieure du poteau.	`0 mm`
3	Distance horizontale entre le dessus ou le dessous du profil externe et le dessus ou le dessous du profil milieu.	`0 mm`
4	Distance horizontale entre le dessus ou le dessous du profil interne ou externe et la face du profil milieu ou le point de référence principal en l’absence de profil milieu.	`0 mm`
5	Distance horizontale entre le dessus ou le dessous du profil interne et le dessus ou le dessous du profil milieu.	`0 mm`

Côté de création


Option	Description
	Les profils d’extension sont créés à la partie inférieure de la pente. Il s'agit de l'option par défaut.
	Les profils d’extension sont créés à la partie supérieure de la pente.

Onglets Profil externe/Profil milieu/Profil interne

Utilisez les onglets Profil externe, Profil milieu et Profil interne pour définir la création, les propriétés, la position et la forme de la pièce.

Pièce

Sélectionnez Oui pour créer le profil.


Option	Description
Profil externe	Sélectionnez le profil dans le catalogue de profils.
Profil milieu	Sélectionnez le profil dans le catalogue de profils. Indiquez si un profil horizontal ou vertical est créé.
Profil interne	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Distance horizontale

Définissez la méthode utilisée pour mesurer la distance horizontale du dessus ou du dessous du profil.


Option	Description
	Mesurée à partir de l’axe du poteau
	Mesurée à partir du bord supérieur du poteau
	Mesurée à partir du bord inférieur du poteau

Position horizontale en profondeur


Option	Description
	Arrière
	Dessous
	Dessus

Position horizontale dans le plan

Définissez la position horizontale du profil dans le plan.


Option	Description
	Milieu
	Droite
	Gauche

Type de découpe du profil


Option	Description
	Le profil n’est pas coupé.
	Coupe biaise
	Coupe droite
	Découpe biaise
	Découpe droite

Direction du profil


Option	Description
	La direction n’est pas inversée.
	La direction est inversée.

Onglet Coiffes

Utilisez l’onglet Coiffes pour définir les propriétés et la création de coiffes.

Pièce


Option	Description	Défaut
Coiffe	Épaisseur de la coiffe.	`15 mm`


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.

Création d'une coiffe

Vous pouvez choisir séparément de créer une coiffe pour les profils externe, milieu et interne.


Option	Description
	La coiffe n’est pas créée.
	Une coiffe est créée pour le profil milieu.
	Une coiffe est créée pour le profil externe.
	Une coiffe est créée pour le profil interne.

Position de la coiffe


	Description
1	Position verticale du bord.
2	Position horizontale du bord.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
