Lisse_R_devant_poteau (113)
Lisse_R_devant_poteau crée une connexion entre une ou deux lisses rectangulaires et un poteau. Les profils rectangulaires sont à l’extérieur de l’aile. L'attache crée des boulons pour l'attache et les lisses. Un petit morceau de lisse pour une extension peut également être créé.
Objets créés
-
Profil temporaire
-
Boulons
Utilisation
| Situation | Description |
|---|---|
|
|

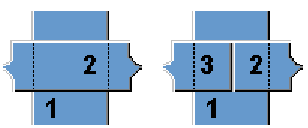

Attache entre une ou deux lisses rectangulaires et un poteau. Les profils rectangulaires sont à l’extérieur de l’aile. Pour s’assurer que les boulons peuvent être serrés, la connexion peut créer une coupe à 45 degrés sur les lisse ou de gros trous sur l’aile opposée pour le passage de la clé. |
|
|
Attache lisse en tube sur poteau, avec coupe angulaire du tube ou gros trou/petit trou. |
Ordre de sélection
-
Sélectionnez la pièce principale.
-
Sélectionnez la première pièce secondaire.
-
Sélectionnez la deuxième pièce secondaire.
-
Cliquez sur le bouton central de la souris pour créer l'attache.
Onglet Graphique
Utilisez l'onglet Graphique pour définir les dimensions du boulonnage.

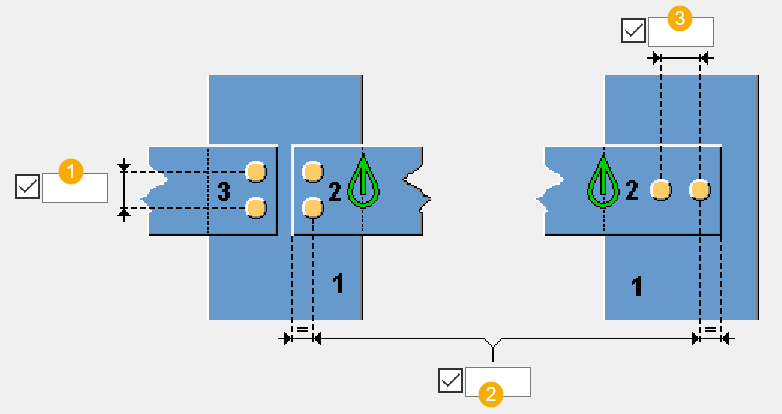

Dimensions
| Description | |
|---|---|
|
1 |
Espacement vertical des boulons. |
|
2 |
Distance entre l'extrémité de la pièce secondaire et les boulons. |
|
3 |
Ecartement horizontal des boulons. |
Onglet Pièces
Utilisez l’onglet Pièces pour définir les propriétés du profil temporaire.
Propriétés
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l’onglet Paramètres pour définir la coupe de la pièce secondaire, l’attachement, les dimensions, le profil temporaire, le décalage de la pièce secondaire et la création de trous.
Angle de coupe de la poutre
| Description | |
|---|---|
|
1 |
Angle de coupe de la poutre |
Découpe des pièces secondaires
| Option | Description |
|---|---|
|
|
Les pièces secondaires ne sont pas coupées. |
|
|
Les pièces secondaires sont coupées. |
Diamètre trou
| Description | |
|---|---|
|
1 |
Diamètre trou |
Largeur du profil temporaire
| Description | |
|---|---|
|
1 |
Définit la largeur du profil temporaire. Le profil est créé uniquement si vous définissez sa largeur. Un profil temporaire sert de deuxième pièce secondaire lorsque le composant est utilisé pour une seule pièce secondaire. Le profil temporaire est nécessaire pour que le décalage entre les pièces fonctionne. |
Décalage pièce secondaire
| Option | Description |
|---|---|
|
|
La pièce secondaire n’est pas décalée par rapport à l'axe du poteau. |
|
|
La pièce secondaire est décalée par rapport à l'axe du poteau. Définissez le décalage. |
Création de trous/boulons
| Option | Description |
|---|---|
|
|
Des boulons sont créés. |
|
|
Des trous sont créés. |
Onglet Bls/Lisse
Utilisez l'onglet Bls/Lisse pour définir les propriétés des boulons.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
