Att. de faîtage (106)

Att. de faîtage (106) relie deux arbalétriers au faitage d'un portique. Le composant peut également être utilisé dans d'autres situations similaires.

Objets créés

Platines
Jarrets
Boulons
Soudures

Utilisation


Situation	Description

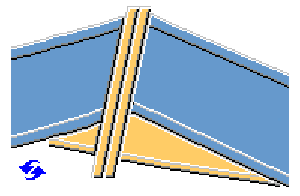

	Arbalétriers reliés par deux platines. Des jarrets sont créés.

Limites

Les deux arbalétriers doivent comporter des sections en I ayant le même profil.
Les âmes des arbalétriers doivent se trouver dans le même plan vertical.
Les jarrets sont créés avec une hauteur de conception commune.

Ordre de sélection

Sélectionnez la pièce principale.
Sélectionnez la pièce secondaire.

L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.

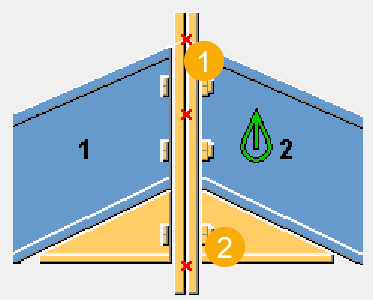

Clé d'identification de pièce


	Description
1	Platine
2	Jarret

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer les dimensions de l'attache.

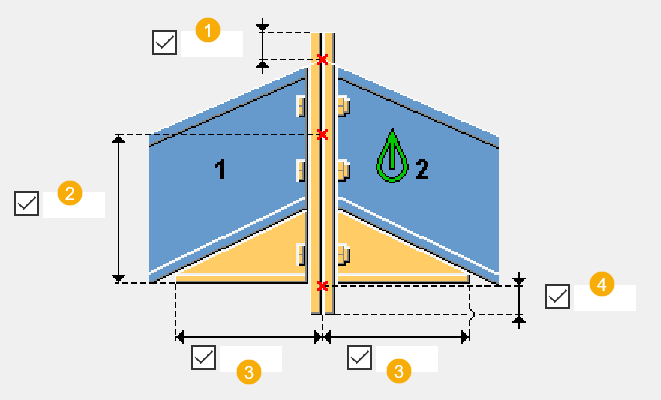

Dimensions


	Description
1	Distance entre le dessus des platines et l'intersection des ailes supérieures de l'arbalétrier
2	Hauteur épure jarret Distance verticale entre l'intersection de l'axe central de l'arbalétrier principal et la ligne verticale entre les platines, jusqu'à l'intersection des ailes inférieures des jarrets sur la même ligne verticale.
3	Dimension horizontale entre le bord du jarret et la ligne verticale entre les platines
4	Distance minimale entre le dessous de la platine et l'intersection entre les ailes des jarrets La distance réelle peut être plus grande pour arrondir la longueur des platines.

Onglet Pièces

Utilisez l'onglet Pièces pour définir les propriétés des pièces.

Pièces


Option	Description
Platine	Épaisseur, largeur et hauteur de la platine
'Ame' jarret	Épaisseur et largeur du jarret
'Aile' jarret	Épaisseur et largeur du jarret
Profil jarret	Sélectionnez le profil dans le catalogue de profils.


Option	Description	Défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Finition	Décrit le traitement de surface de la pièce.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir la position des platines.

Position platine


Option	Description
	Défaut Les platines coupent l'angle entre les deux arbalétriers. Les jarrets sont placés au même angle que les platines. Autodéfauts permet de modifier cette option.
	Les platines sont placées verticalement.
	Les platines coupent l'angle entre les deux arbalétriers.

Onglet Boulons

Utilisez l'onglet Boulons pour définir les dimensions du groupe de boulons et les propriétés des boulons.

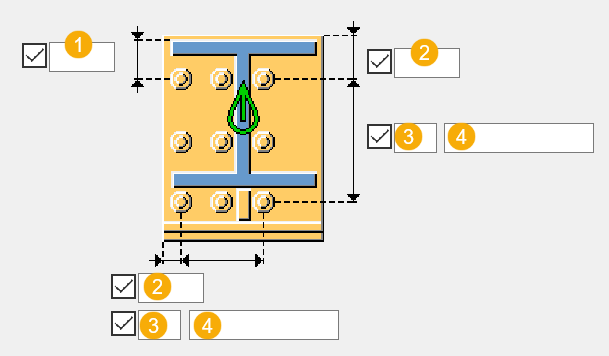

Dimensions du groupe de boulons


	Description
1	Dimension de la position verticale du groupe de boulons.
2	Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce.
3	Quantité de boulons.
4	Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs.

Propriétés de base des boulons


Option	Description	Défaut
Diamètre boulon	Diamètre du boulon.	Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons.
Standard boulon	Standard boulon à utiliser dans le composant.	Les standards disponibles sont définis dans le catalogue d'assemblages de boulons.
Tolérance	Jeu entre le boulon et le trou.
Filet dans matière	Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés.	`Oui`
Montage/Atelier	Lieu de montage des boulons.	`Site`

Trous oblongs

Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.


Option	Description	Défaut
1	Cotation verticale du trou oblong.	`0`, ce qui équivaut à un trou rond.
2	Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés.	`0`, ce qui équivaut à un trou rond.
Type trou	L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés.
Rotation oblongs	Si le trou est de type Oblong, cette option fait pivoter les trous oblongs.
Oblongs dans	Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant.

Assemblage de boulon

Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.

Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.

Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.

Augmentation de la longueur de boulon

Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.

Disposition des boulons en quinconce


Option	Description
	Défaut Pas de quinconce Autodéfauts permet de modifier cette option.
	Pas de quinconce
	Type de quinconce 1
	Type de quinconce 2
	Type de quinconce 3
	Type de quinconce 4

Onglet Trous

Utilisez l'onglet Trous pour paramétrer les trous de galvanisation des platines.


Option	Description
Standard boulon	Sélectionnez le standard boulon.
Type d'assemblage	Sélectionnez le type de boulon pour définir l’emplacement auquel les boulons doivent être attachés.
Lire les données à partir de	Vous pouvez utiliser le fichier de définition sinkholes.dat pour spécifier les valeurs par défaut des décalages horizontaux et verticaux, ainsi que les diamètres des trous supérieur et inférieur. La recherche dans le fichier est effectuée dans l'ordre suivant : Dossier spécifique à l'acier du système de l'environnement commun (..\Environments\common\system\Steel), répertoire modèle, `XS_FIRM`, `XS_PROJECT` et dossier `XS_SYSTEM`. Vous pouvez également choisir de définir les trous dans la boîte de dialogue du composant.

Quantité de trous

Le centre d'un groupe de trous est le point central de la poutre et le point central du jarret, le cas échéant. Les groupes de trous se composent de 0, 1, 2 ou 4 trous.


Option	Description
	Défaut Aucun trou Autodéfauts permet de modifier cette option.
	Aucun trou
	1 trou
	2 trous
	4 trous

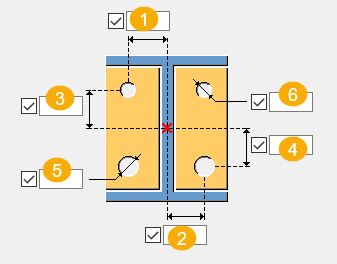

Positions des trous



1	Distance horizontale entre le centre de la platine et le trou supérieur.
2	Distance horizontale entre le centre de la platine et le trou inférieur.
3	Distance verticale entre le centre de la platine et le trou supérieur.
4	Distance verticale entre le centre de la platine et le trou inférieur.
5	Diamètre du trou inférieur.
6	Diamètre du trou supérieur.

Onglet Général

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Général

Onglet Vérification résistance

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Vérification résistance

Onglet Analyse

Pour en savoir plus, cliquez sur le lien ci-dessous :

Onglet Analyse

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
