Att. lisse tube (104)
Att. lisse tube (104) crée une attache entre une lisse RHS et un poteau. La lisse RHS entre en collision avec l’âme du poteau. L'attache crée une console ou une cornière.
Objets créés
-
Plat d’appui
-
Cornière
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Lisse reliée à un poteau avec une cornière. Pour s’assurer que les boulons peuvent être serrés, la connexion peut créer une coupe à 45 degrés sur les lisse ou de gros trous sur l’aile opposée pour le passage de la clé. |
Ordre de sélection
-
Sélectionnez la pièce principale.
-
Sélectionnez la pièce secondaire.
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce

| Description | |
|---|---|
|
1 |
Angle |
Onglet Graphique
Utilisez l’onglet Graphique pour définir les dimensions et l’écartement des boulons.
Dimensions

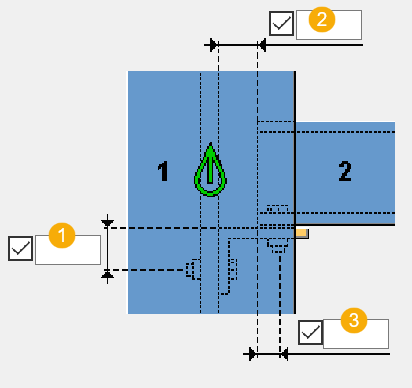

| Description | |
|---|---|
|
1 |
Pince de la platine depuis l'arête supérieure de la cornière. |
|
2 |
Distance de l’arête de la pièce secondaire à l’axe central du poteau. |
|
3 |
Distance entre l'extrémité de la pièce secondaire et les boulons. |

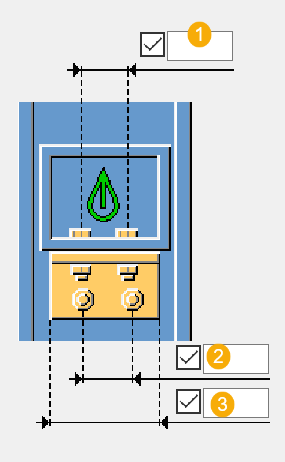

| Description | |
|---|---|
|
1 |
Ecartement des boulons |
|
2 |
Ecartement des boulons |
|
3 |
Largeur de la cornière |
Onglets Pièces
Utilisez l'onglet Pièces pour définir les propriétés de la pièce.
Pièces
| Option | Description |
|---|---|
|
Plat d’appui |
Épaisseur, largeur et hauteur de la console. |
|
Angle |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l’onglet Paramètres pour définir la coupe, l'attachement, les dimensions, le décalage et la création de trou de la pièce secondaire.
Cornière sur poteau
Il existe deux options que vous pouvez utiliser pour relier une cornière à un poteau RHS.
| Option | Description |
|---|---|
|
Gros trous |
Gros trous du même type et du même diamètre que les lisses. |
|
Aile extérieure |
Boulons qui traversent complètement le poteau. Cela peut donner lieu à des boulons très longs qui n’existent peut-être pas dans le catalogue de boulons. |
Découpe de pièce secondaire
| Option | Description |
|---|---|
|
|
La pièce secondaire n’est pas coupée. |
|
|
La pièce secondaire est coupée. |
Attachement console/cornière
| Option | Description |
|---|---|
|
|
Le plat d’appui est soudé sur la pièce principale. |
|
|
La cornière est soudée sur la pièce principale. |
|
|
La cornière est boulonnée sur la pièce principale. |
Dimensions

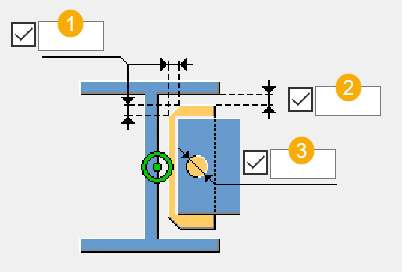

| Description | |
|---|---|
|
1 |
Dimension du chanfrein |
|
2 |
Pince de la console depuis le bord de la pièce principale |
|
3 |
Diamètre trou |

| Description | |
|---|---|
|
1 |
Angle de coupe de la poutre |
Décalage

| Description | |
|---|---|
|
1 |
Décalage de l’appui ou de la cornière par rapport à l’axe central du poteau. |
Création de trous
| Option | Description |
|---|---|
|
|
Les trous sont créés dans l’aile supérieure de la pièce secondaire. |
|
|
Les boulons sont créés dans l’aile supérieure de la pièce secondaire. |
Onglet Bls secondaires
Utilisez l’onglet Boulons pièces secondaires pour définir les propriétés des boulons de la pièce secondaire.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Onglet Bls principaux
Utilisez l’onglet Boulons pièce principal pour définir les propriétés des boulons de la pièce principale.
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
|
Montage/Atelier |
Lieu de montage des boulons. |
Site |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
