Propriétés des pièces d'analyse
Utilisez les options de la boîte de dialogue des propriétés d’analyse d’une pièce (par exemple, Propriétés d’analyse - Poutre) pour définir la manière dont Tekla Structures traite la pièce lors de l’analyse. Les paramètres disponibles dans la boîte de dialogue varient selon la classe de type de pièce et d'analyse. Le tableau ci-dessous répertorie tous les paramètres que soit le type de pièce et la classe d'analyse.
Onglet Analyse
Utilisez l'onglet Analyse pour définir les propriétés d'analyse d'une pièce.
|
Option |
Description |
|---|---|
|
Classe |
Définit la façon dont la pièce est traitée dans l'analyse. La Classe sélectionnée définit les propriétés d'analyse disponibles. Par exemple, les plats ont des propriétés différentes de celles des poteaux. |
|
Filtre (Propriétés diaphragme rigide) |
Disponible uniquement lorsque la Classe est définie sur Plat par contour - Diaphragme rigide ou Dalle - Diaphragme rigide. Définit le filtre utilisé lors du filtrage d'objets pour un diaphragme rigide. Les nœuds qui appartiennent à une pièce correspondant à ce filtre seront connectés au diaphragme rigide. Vous pouvez, par exemple, utiliser un filtre de poteau pour connecter uniquement les nœuds de poteaux à des diaphragmes rigides. |
|
Mode section reconstituée |
Indique le rôle de la pièce dans un reconstitué comprenant une pièce principale et une ou plusieurs pièces secondaires. Dans l'analyse, les pièces secondaires sont combinées à la pièce principale. Les différentes options sont les suivantes :
|
|
Groupe de calcul |
Définit à quel groupe de calcul la pièce appartient. Utilisé en optimisation. |
|
Mise à jour automatique |
Définit si la pièce d'analyse est mise à jour en fonction des modifications apportées au modèle physique. Les différentes options sont les suivantes :
|
Onglets Relaxations origine et Relaxations extrémité
Utilisez les onglets Relaxations origine et Relaxations extrémités pour définir les conditions d'appui et les degrés de liberté des extrémités de la pièce.
L’onglet Relaxations origine se rapporte à l'origine de la pièce (poignée jaune) et l’onglet Relaxations extrémité à la seconde extrémité (poignée magenta).
|
Option |
Description |
|---|---|
|
Origine ou Extrémité |
Définit laquelle des combinaisons prédéfinies ou définies par l'utilisateur pour les conditions d'appui est utilisée pour l'origine ou l'extrémité de la pièce. Les options prédéfinies sont les suivantes :
Elles paramètrent automatiquement les conditions d'appui et les degrés de liberté. Vous pouvez modifier une combinaison prédéfinie en fonction de vos besoins. Dans ce cas, Tekla Structures l'indique avec cette option :
|
|
Condition de l'appui |
Non disponible avec Tekla Structural Designer. Définit les conditions d'appui. Les différentes options sont les suivantes :
|
|
Rotation |
Uniquement disponible si Condition de l'appui est défini sur Appui. Définit si l'appui est pivoté. Les différentes options sont les suivantes :
Si vous sélectionnez Tourné, vous pouvez définir la rotation autour de l'axe x ou y local, ou vous pouvez définir la rotation par le plan de travail en cours en cliquant sur Définir la rotation en fonction du plan de travail en cours. |
|
Ux Uy Uz |
Définissez les degrés de liberté en translation (déplacements) dans les directions globales x, y et z. Les différentes options sont les suivantes :
Si vous sélectionnez Ressort, entrez la constante de ressort en translation. Les unités dépendent des paramètres dans le . |
|
Rx Ry Rz |
Définissez les degrés de liberté en rotation dans les directions globales x, y, et z. Les différentes options sont les suivantes :
Si vous sélectionnez Ressort, entrez la constante de ressort en rotation. Les unités dépendent des paramètres dans le . Utilisez Relaxation partielle pour indiquer si le degré de connectivité se situe entre fixe et articulé. Entrez une valeur entre 0 (fixe) et 1 (articulé). |
(non disponible avec Tekla Structural Designer)
(non disponible avec Tekla Structural Designer)
Onglet Composite
Utilisez l'onglet Composite avec STAAD.Pro pour définir les propriétés d'analyse de la dalle d'une poutre composite.
|
Option |
Description |
|---|---|
|
Poutre composite |
Définit si la composition est :
|
|
Matériau |
Définit le matériau de la dalle. |
|
Epaisseur |
Définit l'épaisseur de la dalle. |
|
Largeur dalle effective |
Définit si la largeur de la dalle effective est calculée automatiquement ou en fonction des valeurs que vous entrez. Vous pouvez définir des valeurs différentes pour les côtés gauche et droit de la poutre. Les valeurs automatiques sont calculées par rapport à la longueur de la portée. |
Onglet Étendu
Utilisez l'onglet Étendu pour définir les propriétés d'analyse et de répartition des charges d'un système de dalles unidirectionnelles ou bidirectionnelles.
|
Option |
Description |
|---|---|
|
Étendu |
Définit les directions dans lesquelles la pièce supporte des charges. Les différentes options sont les suivantes :
|
|
Direction axe primaire |
Définit le sens de l'axe primaire de l'une des façons suivantes :

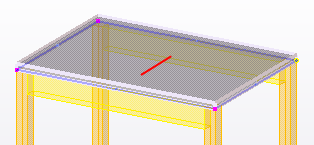

Pour vérifier la direction de portée primaire d'une pièce sélectionnée dans une vue du modèle, cliquez sur Afficher la direction sur les pièces sélectionnées. Tekla Structures indique la direction primaire à l'aide d'une ligne rouge.
|
Onglet Chargement
Utilisez l'onglet Chargement pour inclure une pièce en tant que charges dans les modèles d'analyse.
|
Option |
Description |
|---|---|
|
Générer poids propre |
Les modèles d'analyse incluent le poids d'une pièce, par exemple une plateforme, comme une charge, même si cette pièce n'est pas comprise dans les modèles d'analyse. Si la pièce est incluse dans un modèle d'analyse, son poids propre l'est aussi. L'option Non fonctionne uniquement avec les classes d'analyse Ignorer et Diaphragme rigide. |
|
Zones de liste pour charges supplémentaires |
Entrez une surcharge de dalle ou un poids propre supplémentaire (chape, services) en utilisant trois charges supplémentaires avec un nom et une magnitude du cas de charges. Les directions de ces charges suivent la direction du cas de charges auquel elles appartiennent. |
|
Noms pièces |
Utilisez ce filtre pour vous assurer que la charge surfacique de la dalle est transférée aux bonnes pièces, par exemple, aux poutres supportant la dalle. Généralement, il suffit d'entrer le nom de la poutre comme valeur du filtre. |
|
Utilisez la distribution de charge sur structure continue |
Utilisez ce filtre pour répartir le plus gros de la charge sur les supports centraux dans les structures continues.
|
Onglet Conception
Utilisez l’onglet Conception dans la boîte de dialogue des propriétés de pièce d'analyse afin d’afficher et de modifier les propriétés de conception d'une pièce individuelle dans un modèle d’analyse. Les propriétés de conception sont des propriétés qui peuvent varier, en fonction du règlement de calcul et du matériau de la pièce (par exemple, paramètres, facteurs et limites de conception).
Onglet Position
Utilisez l'onglet Position pour définir l'emplacement et les décalages d'une pièce d'analyse.
|
Option |
Description |
|---|---|
|
Axe |

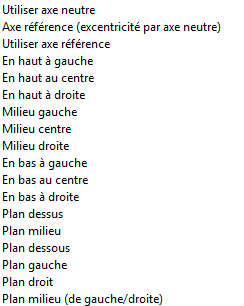

Définit l'emplacement de la pièce d'analyse par rapport à la pièce physique correspondante. L’emplacement de l’axe d’analyse d’une pièce définit l'endroit où la pièce rencontre d’autres pièces et où Tekla Structures crée des nœuds dans les modèles d’analyse. Les différentes options sont les suivantes :
Si vous sélectionnez l’option Axe neutre, Tekla Structures prend en compte l’emplacement de la pièce et les décalages d’extrémités lors de la création de nœuds. Si vous sélectionnez l’une des options Axe de référence, Tekla Structures crée des nœuds au niveau des points de référence des pièces. |
|
Conserver position de l'axe |
Définit si la position de l'axe est conservée ou modifiée en fonction des modifications apportées au modèle physique. Les différentes options sont les suivantes :
|
|
Connectivité |
Définit si l'élément s'accroche ou se connecte aux autres éléments à l'aide de liens rigides. Les différentes options sont les suivantes :
|
|
Modificateur d'axe X Modificateur d'axe Y Modificateur d'axe Z |
Définit si l'emplacement de l'élément est lié aux coordonnées globales, à la ligne de maillage ou à aucun des deux. Les différentes options sont les suivantes :
|
|
Décalage |
Permet de déplacer la pièce d'analyse dans les directions globales x, y, et z. |
|
Mode de décalage longitudinal |
Définit si les décalages longitudinaux Dx d'extrémité de la pièce physique sont utilisés à partir des propriétés des pièces physiques. Les différentes options sont les suivantes :
|
Onglet Attributs barres
Utilisez l'onglet Attributs barres dans la boîte de dialogue des propriétés d'analyse d'un objet de cadre (poutres, poteaux ou contreventement) pour définir les propriétés des barres d'analyse de cet objet.
Vous pouvez utiliser les options de cet onglet lorsque la classe d'analyse de la pièce d'analyse est définie sur Poutre, Poteau ou Secondaire.
|
Option |
Description |
|---|---|
|
Décalage origine Décalage extrémité |
Calcule les décalages pour prendre en compte l'excentricité longitudinale à l'extrémité de l'élément (provoquant un moment fléchissant). Ces décalages n'ont aucun effet sur la topologie dans le modèle d'analyse. La valeur de décalage est uniquement transmise comme attribut d'élément dans l'analyse. |
|
Nom profil de remplacement |
Sélectionnez un profil dans le catalogue de profils. Vous pouvez utiliser différents profils d'analyse au début et à la fin des pièces si l'application de l'analyse utilisée le permet. Pour utiliser différents profils aux extrémités des pièces, saisissez deux profils séparés par le caractère |, par exemple : HEA120|HEA140 Si la pièce est une section reconstituée dans un modèle d'analyse, le nom de cette section reconstituée peut être saisi ici. Le choix du nom est libre, mais s'il correspond à une occurrence de nom de profil du catalogue, les propriétés physiques de la section seront les mêmes que celles du profil du catalogue. |
|
Mode poutre cintrée |
Définit si une poutre est analysée comme poutre cintrée ou comme segments droits. Les différentes options sont les suivantes :
Si vous sélectionnez Utiliser défaut modèle, Tekla Structures utilise l’option sélectionnée dans la liste Poutres cintrées de la boîte de dialogue Propriétés du modèle d’analyse. Utilisez l'option avancée XS_AD_CURVED_BEAM_SPLIT_ACCURACY_MM dans le menu pour définir à quelle distance les segments droits suivent la poutre cintrée. |
|
Qté de nœuds de segmantation |
Crée des noeuds supplémentaires ou analyse une poutre en tant que segments droits, par exemple une poutre cintrée. Entrez le nombre de noeuds. |
|
Distances de segmentation |
Pour définir des noeuds supplémentaires dans l'élément, entrez les distances depuis l'origine de la pièce jusqu'au noeud. Entrez les distances, séparées par des espaces, par exemple :
|
|
Numéro début barre |
Définit le numéro de début pour les barres d'analyse. |
|
Numéro début élément |
Définit le numéro de début pour les éléments d'analyse. |
Onglet Attributs surfaces
Utilisez l'onglet Attributs surfaces dans la boîte de dialogue des propriétés d'analyse d'un plat (plat par contour, dalles en béton, ou panneau en béton) pour définir les propriétés de ces éléments d'analyse.
Vous pouvez utiliser les options de cet onglet lorsque la classe d'analyse de la pièce d'analyse est définie sur Plat par contour, Dalle ou Mur.
|
Option |
Description |
|---|---|
|
Type élément |
Forme des éléments. |
|
Rotation xy locale |
Définit la rotation du plan xy local. |
|
Taille élément |
x et y : les cotes approximatives des éléments, dans la direction x et y locale du plat. Pour les éléments triangulaires, les cotes approximatives de la zone entourant chaque élément. Trous : taille approximative des éléments autour des ouvertures. |
|
Numéro début surface |
Définit le numéro de début pour le plat. |
|
Surface simple (ignorer les coupes, etc.) |
Sélectionnez Oui pour créer un modèle d'analyse simplifié du plat, dans lequel les coupes et les ouvertures ne sont pas prises en compte. |
|
Taille plus petit trou à considérer |
Utilisez cette option pour ignorer les petites ouvertures du plat lors de l'analyse. Saisissez la taille du volume limite autour de l'ouverture. |
|
Appui |
Non disponible avec Tekla Structural Designer. Permet de définir les appuis d'un plat par contour, d'une dalle en béton ou d'un panneau en béton. Vous pouvez créer des appuis pour la base d'un panneau, pour tous les noeuds du contour d'une dalle ou d'un plat ou pour tous les noeuds d'une poutre. Pour les panneaux, la base peut être inclinée. Les différentes options sont les suivantes :
|
