Sélection d'assemblages, d'éléments béton et d'objets imbriqués
Vous pouvez sélectionner des assemblages ou des éléments béton, ou des objets uniques dans des assemblages imbriqués ou des composants imbriqués.
Sélection d'assemblages et d'éléments béton
Utilisez le bouton de sélection Sélection assemblages pour sélectionner des assemblages et des éléments béton.
-
Vérifiez que le bouton de sélection
Sélection assemblages est actif.
Pour sélectionner un assemblage ou un élément béton entier, maintenez la touche Alt enfoncée et sélectionnez l’une des pièces de l’élément béton ou de l'assemblage. Tekla Structures sélectionne l’assemblage ou l’élément béton entier contenant la pièce sélectionnée.
Le nombre d’objets dans l’assemblage ou dans l’élément béton est affiché dans le coin inférieur droit de la barre d’état.
Sélection d'objets imbriqués
Vous pouvez sélectionner des assemblages et composants imbriqués. Le bouton de sélection actif définit le niveau de départ et la direction de déplacement dans le composant ou l'assemblage ou la hiérarchie d'assemblage. La barre d'état indique les niveaux que vous utilisez au sein de la hiérarchie.
-
Vérifiez que le bouton de sélection approprié est actif.
-
: pour commencer par les assemblages du niveau le plus haut, passer à leurs sous-assemblages, puis sélectionner des pièces isolées, des boulons, etc.
-
: pour commencer par des objets isolés et passer à des niveaux supérieurs d'assemblages imbriqués -
: pour commencer par les composants du niveau le plus haut, passer à leurs sous-composants puis sélectionner des pièces isolées, des boulons, etc. -
: pour commencer par des objets isolés et passer à des niveaux supérieurs de composants imbriqués
-
-
Utilisez la molette de la souris.

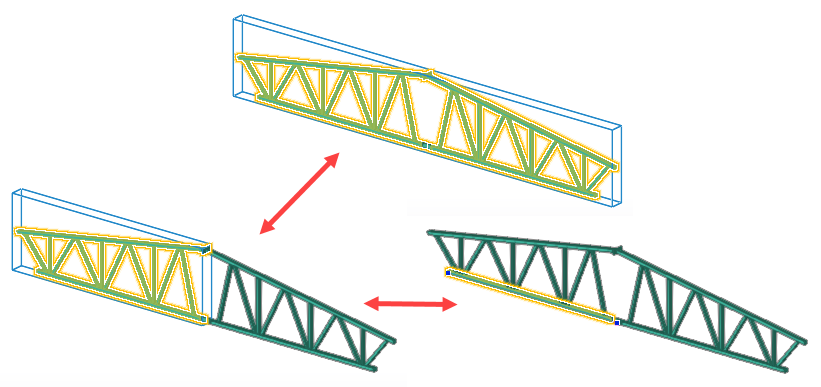

La zone bleue en surbrillance indique l'assemblage ou le composant que vous pouvez sélectionner.
