Collaboration en temps réel avec Live Collaboration pour Tekla Structures (Version Preview)

Avec Live Collaboration pour Tekla Structures, vous pouvez collaborer en temps réel entre des modèles 3D sans exporter ou partager de fichiers. Live Collaboration réunit une équipe de projet afin de contrôler le travail effectué dans Tekla Structures et Trimble Connect.

Remarque :

Live Collaboration for Tekla Structures est disponible en tant que fonctionnalité en version Preview. Une Version Preview est prête pour une utilisation en production, mais le développement de la fonctionnalité peut se poursuivre en fonction des commentaires. Les Versions Preview sont principalement destinées à des fins d’évaluation, offrant une approche alternative à vos processus habituels. Nous vous encourageons à tester la fonctionnalité dans un environnement professionnel normal et à nous faire part de vos commentaires. REMARQUE : une fonction en prévisualisation (Version Preview) peut être améliorée, mise à jour ou supprimée à tout moment en réponse à un commentaire. Les fonctionnalités d’aperçu ou de prévisualisation (Version Preview) sont fournies « en l’état » sans aucune garantie ni indemnité de Trimble.

Dans Trimble Connect, Live Collaboration est étiqueté en tant que Version Preview.

Dans le cadre du processus de révision, les utilisateurs de Tekla Structures peuvent partager leurs modifications du modèle en direct avec d’autres utilisateurs de Tekla Structures et de Trimble Connect et voir les modifications et la navigation des autres collaborateurs dans leur propre modèle Tekla Structures. Les modifications du modèle sont visibles par tous les collaborateurs, mais chaque utilisateur ne peut modifier que son propre modèle. Cela signifie que vous pouvez voir les objets du modèle d’autres utilisateurs sous forme de superposition parmi vos objets du modèle dans Tekla Structures, mais que vous ne pouvez pas les modifier ou les convertir en objets Tekla Structures natifs. Les utilisateurs Trimble Connect peuvent également partager des modèles stockés dans le projet Trimble Connect.

Notez que les éléments suivants ne peuvent pas être partagés dans Live Collaboration pour Tekla Structures dans la version 2024 :

plans de découpe
Modifications des couleurs des pièces
Modifications de la transparence des pièces
pièces cachées
mesures
annotations

Prérequis pour une session de collaboration en direct

Avant de pouvoir commencer à utiliser Live Collaboration, les prérequis suivants doivent être remplis :

Votre modèle Tekla Structures doit être lié à un projet Trimble Connect. Consultez les instructions ci-après : Association d’un modèle Tekla Structures à un projet Trimble Connect.
Invitez vos collaborateurs au projet Trimble Connect. Tous les collaborateurs utilisant Tekla Structures ou Trimble Connect doivent être membres du même projet Trimble Connect pour pouvoir rejoindre la même session Live Collaboration. Consultez les instructions ci-après : Inviter des utilisateurs.
Dans Trimble Connect for Browser 3D Viewer, accédez à Paramètres et activez l’extension Live Collaboration. Les fonctionnalités Live Collaboration sont alors disponibles.

Démarrer une session de collaboration en direct dans Tekla Structures

Dans le panneau latéral de Tekla Structures, cliquez sur pour ouvrir la fenêtre Live Collaboration du panneau latéral.
Pour démarrer une session Live Collaboration, cliquez sur le bouton Démarrer une session ou rejoindre une session avec un lien.

Si nécessaire, vous pouvez entrer un nom pour la session. Sinon, le nom de la session sera composé de votre nom d’utilisateur et de la date de la session.

Les sessions peuvent être démarrées dans Tekla Structures et dans la Trimble Connect for Browser visionneuse 3D. Les mêmes sessions apparaissent dans la liste des sessions du Live Collaboration panneau latéral, quelle que soit l’application où la session a été démarrée. Les collaborateurs utilisant Tekla Structures ou Trimble Connect for Browser peuvent ensuite rejoindre la même session.

Vous pouvez rejoindre n’importe quelle session visible dans le panneau latéral. Les noms de modèle, de collaborateur et d’application utilisés sont visibles pour chaque collaborateur. Pour rejoindre une session existante, cliquez sur à côté du nom de la session.

Les collaborateurs peuvent rejoindre la même session plusieurs fois, à partir de différentes applications, appareils ou en utilisant différentes instances de la même application. Si nécessaire, vous pouvez également partager le lien de session, par exemple, dans une invitation de calendrier ou dans un e-mail.

Notez que les sessions ont toujours lieu au sein d’un même projet Trimble Connect. Pour modifier le projet Trimble Connect dans lequel la session a lieu, vous devez d’abord dissocier le modèle Tekla Structures du projet Trimble Connect en cours dans Fichier > Trimble Connect > Exclure de la collaboration. Liez ensuite le modèle Tekla Structures à un autre projet Trimble Connect.

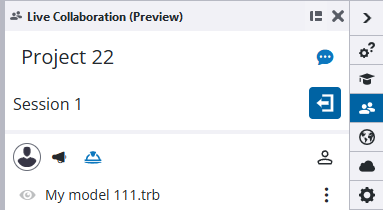

Lorsque la session a démarré, cliquez sur Partager pour ajouter votre modèle à la session et le rendre visible aux autres collaborateurs.

Commencez à travailler dans le modèle ou suivez les autres collaborateurs.


Sur	Procéder comme suit
Suivre les mouvements de caméra des autres collaborateurs dans le modèle	Lorsque la projection du modèle du collaborateur est définie sur perspective, les mouvements de caméra du collaborateur sont montrés aux autres collaborateurs sous la forme d’une tête avec un symbole de casque de sécurité , avec le nom du collaborateur à côté Si vous utilisez la projection orthogonale dans votre modèle, la tête avec un symbole de casque de sécurité n’est pas affichée à vos collaborateurs dans la vue 3D.
Utilisez la fenêtre du panneau latéral pour contrôler certaines actions dans le modèle	Dans la fenêtre du Live Collaboration panneau latéral, procédez comme suit : Pour suivre un autre collaborateur dans le modèle, cliquez sur le bouton Suivre à côté du nom du collaborateur. La photo de profil est encadrée en bleu. Pour arrêter de suivre votre collaborateur, cliquez à nouveau sur la photo de profil. Pour forcer d’autres collaborateurs à suivre les mouvements de votre caméra dans le modèle, cliquez sur le bouton Obliger les autres participants à suivre. Pour arrêter le suivi imposé, cliquez sur . Pour masquer les symboles du casque de sécurité des autres collaborateurs dans le modèle, cliquez sur le bouton Masquer les avatars. Pour que les symboles soient à nouveau visibles, cliquez . REMARQUE : Ce qui suit ne fonctionne pas actuellement en Tekla Structures 2024 : Pour masquer les modifications temporaires dans le modèle, telles que les plans de coupe, les annotations, les cotes, les mesures et les modifications apportées aux couleurs et à la transparence des pièces, cliquez sur le bouton Entrer dans l’espace privé. Pour quitter l’espace privé et rendre vos modifications visibles à nouveau, cliquez sur . Pour masquer un modèle dans une session, cliquez sur le bouton Masquer situé à côté du nom du modèle. Pour rendre le modèle à nouveau visible, cliquez sur . Pour adapter le modèle à la vue 3D, cliquez sur les trois points à côté du nom du modèle et sélectionnez Adapter à la vue. Pour donner votre avis sur Live Collaboration et aider à améliorer l’outil, cliquez sur le bouton Envoyer des commentaires dans le coin supérieur droit.
Rejoindre la même session dans Trimble Connect for Browser 3D Viewer	Dans Tekla Structures, accédez à l'onglet du ruban Trimble Connect et sélectionnez For Browser > Vue 3D pour ouvrir Trimble Connect for Browser 3D viewer. Rejoignez la session dans la visionneuse 3D.
Partager des modèles de référence	Tekla Structures ne peut pas partager des modèles de référence stockés localement dans une session. Assurez-vous que tous les modèles de référence utilisés par Tekla Structures sont disponibles dans le projet Trimble Connect. Cependant, un collaborateur de Trimble Connect peut partager un nouveau modèle 3D dans le projet au cours d’une session.
Inviter d’autres collaborateurs à la session dans Trimble Connect for Browser 3D Viewer	Dans la visualisation 3D Trimble Connect for Browser, cliquez sur le bouton Copier le lien de session et partagez le lien avec d’autres collaborateurs. Les collaborateurs doivent être membres du projet Trimble Connect pour pouvoir rejoindre la session.

Pour quitter la session, cliquez sur .

Si vous souhaitez revenir à une session, cliquez sur le bouton à proximité du nom de la session.
Pour supprimer une session, cliquez sur le bouton à proximité du nom de la session.

Limitations de Live Collaboration en mode Tekla Model Sharing ou multi-utilisateurs

Nous vous déconseillons d’utiliser Live Collaboration avec Tekla Model Sharing. Tekla Model Sharing Les modèles sont partagés avec Trimble Connect, mais les fonctionnalités risquent de ne pas fonctionner comme prévu.

Live Collaboration n’est pas compatible avec le mode multi-utilisateurs dans Tekla Structures. Un seul utilisateur dans un modèle multi-utilisateurs peut rejoindre une session Live Collaboration, mais les autres utilisateurs ne le peuvent pas.
