Si vous êtes un administrateur Tekla Structures ou l'utilisateur principal, vous pouvez disposer de formes organisées en groupes dans un projet. Maintenant, dans Tekla Structures 2023, vous pouvez facilement partager la structure du groupe afin que vos groupes utilisateurs deviennent des groupes systèmes et soient disponibles pour tous les utilisateurs dans un modèle partagé.

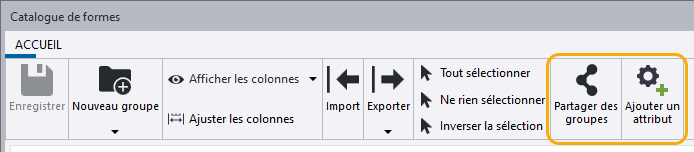

Cliquez sur Partager des groupes dans le ruban du catalogue de formes pour partager votre structure de groupe avec tous les utilisateurs dans le modèle Tekla Model Sharing actuellement ouvert.

Les autres utilisateurs du modèle partagé verront les groupes partagés lors de la prochaine acquisition.

En plus des propriétés de forme affichées par défaut dans le catalogue de formes, vous pouvez maintenant ajouter des attributs utilisateur aux formes sélectionnées.

Cliquez sur Ajouter un attribut dans le ruban du catalogue de formes pour définir un nouvel attribut pour une ou plusieurs formes sélectionnées.

Les attributs utilisateur d’une forme sélectionnée sont affichés à la fin de la liste des propriétés dans la boîte de dialogue Catalogue de formes et dans la boîte de dialogue Sélectionner la forme, avant les étiquettes.

Si par la suite vous devez modifier ou supprimer un attribut utilisateur, sélectionnez l’attribut dans la liste des propriétés, puis cliquez sur ou à côté du nom de l’attribut.

Limite : Les attributs utilisateur des formes ne peuvent pas être affichés dans les listes.

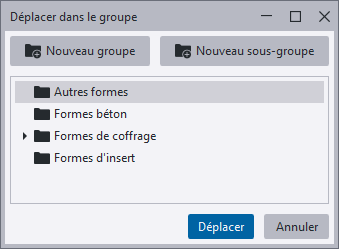

Lorsque vous déplacez ou copiez des formes dans un autre groupe, en plus de faire glisser les formes sélectionnées vers un groupe de destination, vous avez désormais la possibilité d’utiliser une nouvelle boîte de dialogue pour sélectionner le groupe pour les formes. Dans les boîtes de dialogue Déplacer dans le groupe et Copier dans le groupe, vous pouvez également cliquer sur un bouton pour créer un nouveau groupe ou un sous-groupe pour les formes, si nécessaire.

La liste des propriétés située sur le côté droit des boîtes de dialogue Catalogue de formes et Sélectionner la forme affiche désormais les unités à côté des valeurs de propriété de forme et des valeurs d'attribut utilisateur. Les unités sont affichées pour la surface, la longueur, le volume et le poids en fonction des paramètres Unités et décimales de la boîte de dialogue Options.

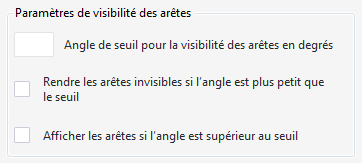

À l’aide de l'application Nettoyeur de forme, vous pouvez désormais ajuster la visibilité des arêtes dans une forme en définissant un angle de seuil entre les faces avoisinantes. Vous pouvez faire en sorte que les arêtes soient visibles ou invisibles.

Les ajustements de visibilité des arêtes de chaque forme sont stockés dans le fichier de géométrie de forme (.tez), ainsi que les autres résultats du nettoyage de forme.

Les formes présentant un trop grand nombre d’arêtes visibles ou invisibles ne sont pas qu'un problème esthétique. Elles peuvent également influer sur la façon dont les différentes fonctions de Tekla Structures fonctionnent sur des articles créés à l’aide de ces formes. Par exemple, la création de jeux d’armatures peut échouer si les formes complexes possèdent trop d’arêtes visibles.
