Raidisseur (88)

Le composant Raidisseur (88) permet de créer des raidisseurs sur une pièce en béton préfabriquée, comme dans une prédalle ou un prémur. Les raidisseurs sont insérés dans la pièce en béton et servent aussi de pièce d'armature et de connexion entre le béton préfabriqué et le béton coulé sur site.

Objets créés

Les raidisseurs comprennent les pièces suivantes :

Deux armatures inférieures
Une ou deux armatures supérieures
Deux armatures de jonction

Au lieu d'utiliser des armatures, vous pouvez utiliser des profils et des plats pour créer les poutres raidisseurs.

Utilisation


Situation	Description
	Les raidisseurs sont créés dans la dalle en béton préfabriqué.
	Les raidisseurs sont créés dans le prémur.
	Les raidisseurs sont créés dans un plancher de type dalle alvéolée avec une ouverture.
	Les raidisseurs sont créés dans un MCI.
	Utilisez un profil comme raidisseur.

Ordre de sélection

Sélectionnez la pièce en béton.

Les raidisseurs sont créées automatiquement.

Clé d'identification de pièce


	Pièce
1	Armature supérieure
2	Armature de raccordement
3	Armature inférieure

Onglet Graphique

Utilisez l'onglet Graphique pour paramétrer la création, la forme et les dimensions des armatures.

Dimensions et forme de l'armature


	Description
1	Distance entre l'extrémité de l'armature supérieure et l'extrémité de la pièce.
2	Distance entre l'extrémité de l'armature de raccordement et l'extrémité de la pièce.
3	Distance entre l'extrémité de l'armature inférieure et l'extrémité de la pièce.
4	Rayon de l'armature de raccordement.
5	Distance entre les courbures.

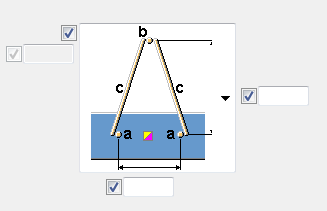

Définissez la distance entre les armatures inférieures ainsi que la distance entre les armatures supérieures et inférieures.

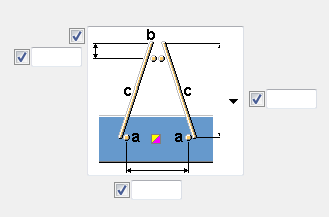

Si vous ajoutez deux armatures en partie supérieure, vous pouvez définir la distance de ces armatures depuis le dessus des armatures en contact.


Exemples

Création du raidisseur


Option	Description
Créer	Sélectionnez le type d'armatures inférieure, supérieure et de raccordement (barre a, b, c) : Armature Barre en acier Non (L'armature n'est pas créée.)
Profil	Le choix du profil est activé lorsque vous sélectionnez l'option de raidisseur suivante : Définissez un préfixe et un numéro de début pour le repère de pièce ainsi qu'un matériau, un nom, un commentaire et une classe.
Plat	La création de plat est activée lorsque vous sélectionnez l'option de raidisseur suivante : Définissez un préfixe et un numéro de début pour le repère de pièce ainsi qu'un matériau, un nom, un commentaire et une classe.
Ajouter comme	Sélectionnez la méthode utilisée pour relier les raidisseurs à l'élément béton : Sous-assemblage, Soudé, Non

Propriétés des armatures

Définissez les propriétés d'armature des armatures supérieures, inférieures et de raccordement.


Option	Description
Diamètre	Diamètre de l'armature.
Qualité/Matériau	Qualité de l'armature.
Nom Préfixe Numéro début Commentaire Classe	Nom, préfixe et numéro de début pour le numéro de repère de la pièce, ainsi que commentaire et classe de l'armature.

Créer en tant qu'assemblage d’armatures

Vous pouvez ajouter l’armature créée sous la forme d’un assemblage d’armatures aux éléments béton avec un type d'assemblage, un nom, un préfixe et un numéro de début prédéfinis.


Option	Description
Créer en tant qu'assemblage d’armatures	Sélectionnez Oui pour créer toutes les armatures en tant qu’assemblage d'armatures et les inclure dans l’élément béton de la pièce d’entrée.
Ajouter à l'assemblage d'armatures existant	Ne pas ajouter : Une nouvelle armature est ajoutée en tant qu'assemblage d’armatures à l’élément béton. En tant que fers simples : Ajoutez toutes les nouvelles armatures directement dans un assemblage d’armatures existant en tant que fers. Comme sous-assemblage : Ajoutez toutes les nouvelles armatures à leur propre nouvel assemblage d’armatures, qui est ensuite inclus en tant que sous-assemblage dans l’assemblage d’armatures principal.
Type d’assemblage d’armatures	Sélectionnez le type d'assemblage d’armatures. Si vous ne sélectionnez pas le type, la valeur par défaut de l'assemblage d’armatures est utilisée.
Nom, Profil, Numéro de début	Définissez le nom, le profil et le numéro de début. Si vous ne les définissez pas, les valeurs par défaut des assemblages d’armatures sont utilisées.

Onglet Pièces

Utilisez l'onglet Pièces pour contrôler la position et le nombre de raidisseurs.

Orientation du plan de travail


Option	Description
Position plan travail	Utilisez ce paramètre pour contrôler de quel côté de la pièce d'entrée les raidisseurs sont créés. Pièce plan XY Pièce plan YZ Pièce plan ZX Modèle crée les raidisseurs selon le plan de travail en cours dans le modèle. Sélectionnez la direction de l’axe pour la position du plan de travail du modèle : Modèle XY, Modèle YZ ou Modèle ZX. Dessus coffrage définit le plan de travail parallèle au plan de la face du dessus de coffrage.
Position verticale Rotation Position horizontale	Définissez l’orientation du raidisseur sur le plan de travail.

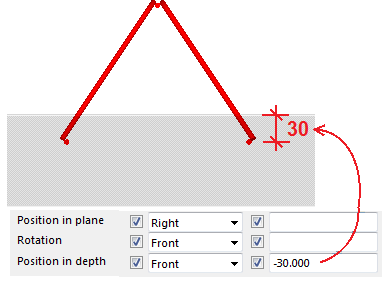

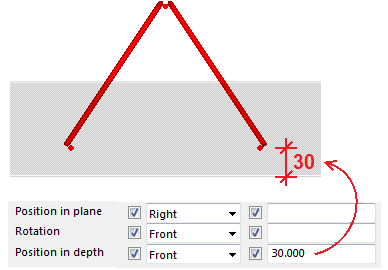

Position du raidisseurs en Z

Sélectionnez la manière dont les raidisseurs sont positionnées dans la direction z.


Exemples

Géométrie


Option	Description
Facteur L multiple	Définissez la précision d'arrondi de la longueur du raidisseur. La valeur par défaut est 1.0. La valeur par défaut ne permet pas d'utiliser des décimales pour la longueur du raidisseur.
Géométrie	Sélectionnez la géométrie des armatures de connexion. Exemples :

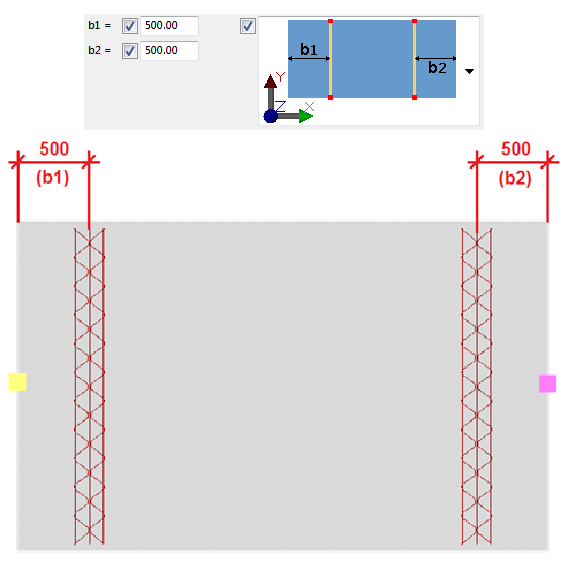

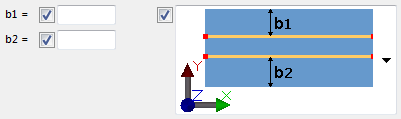

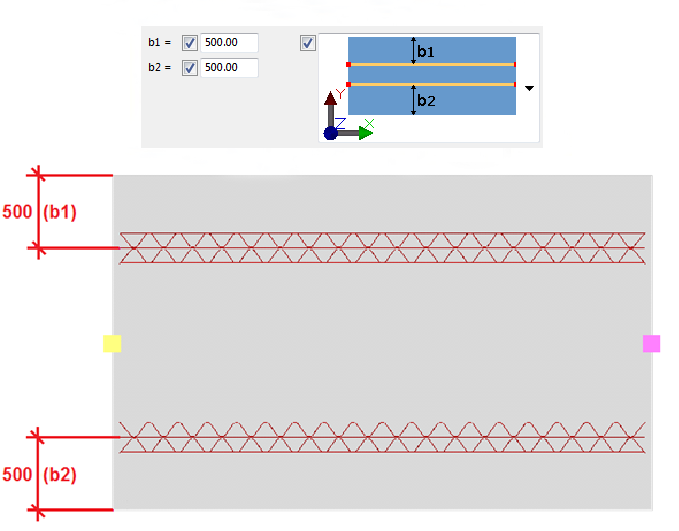

Position du raidisseurs en y

Sélectionnez la manière dont les raidisseurs sont positionnées dans la direction y.


Exemples

Raidisseurs supplémentaires

Spécifiez si des groupes de raidisseurs supplémentaires doivent être créés.


Exemples
Par exemple, si vous avez sélectionné cette option :
Groupe raidisseurs suppl. est défini sur Aucun : Aucun groupe de raidisseurs supplémentaire n'est créé entre deux raidisseurs existants.
Groupe raidisseurs suppl. est défini sur Par numéro : Des groupes de raidisseurs supplémentaires sont créés sur la base du numéro entré. Les distances entre les groupes sont divisées de manière égale.
Groupe raidisseurs suppl. est défini sur Par distance : Le nombre de groupes de raidisseurs supplémentaires est basé sur la distance définie. Les distances entre les groupes de raidisseurs sont divisées de manière égale.

Groupe raidisseurs

Définissez si des raidisseurs supplémentaires sont créés à partir des raidisseurs existants.

Nombre spécifie le nombre de poutres du groupe de poutres.

Liste distances spécifie la distance entre les poutres dans le groupe de poutres.

e = spécifie la position des poutres par rapport à la ligne de référence.


Option	Description
	Le groupe de raidisseurs est positionné au milieu de la ligne de référence. Le groupe de raidisseurs est positionné à droite de la ligne de référence. Le groupe de raidisseurs est positionné à gauche de la ligne de référence.


Exemples
Raidisseurs existants
Raidisseurs supplémentaires

Onglet Géométrie

Utilisez l'onglet Géométrie pour paramétrer la manière dont les ouvertures et la longueur de pièce affectent la création du raidisseur.


Option	Description
Toujours créer raidisseurs	Spécifiez si des raidisseurs doivent être créées systématiquement. Si vous sélectionnez Oui, des raidisseurs sont créées même s'ils se trouvent complètement en dehors de la pièce en béton.
Ouvertures	Spécifiez si des raidisseurs doivent être créées dans des ouvertures.
Longueur	Sélectionnez la manière dont les raidisseurs s'adaptent à la forme de la pièce.
Longueur minimum	Définissez la longueur minimum du raidisseur .
Longueur maximum	Définissez la longueur maximale du raidisseur. Le raidisseur est scindé lorsque la longueur maximale est atteinte.


Exemples de longueur minimum
Pas de longueur minimum définie :
Longueur minimum définie (aucun raidisseur n'est créée) :

Onglet MCI

Utilisez l'onglet MCI pour sélectionner la manière dont un deuxième élément en béton affecte les raidisseurs dans Raidisseur (88).

Recherche élément béton second.

Spécifiez si un deuxième élément en béton affecte ou non la création des raidisseurs. Définissez la classe de la deuxième paroi dans la case Classe.

Sélectionnez la première paroi. Si la deuxième correspond à la classe définie, un raidisseur est créé. Vous pouvez également entrer une série de classes. Vous pouvez utiliser cette méthode de création avec les options définies pour les ouvertures dans l'onglet Géométrie.

L'exemple ci-dessous illustre un prémur pour lequel les parois intérieures et extérieures ont une géométrie différente.


Exemples
Prémur pour lequel les parois intérieures et extérieures ont une géométrie différente. Recherche du second élément béton = Non
Prémur pour lequel les parois intérieures et extérieures ont une géométrie différente. Recherche du second élément béton = Oui

Onglet Attribut utilisateur

Vous pouvez définir des attributs utilisateur.
