Ajout de symboles dans des dessins

Vous pouvez ajouter des symboles dans des dessins ouverts.

Les symboles ajoutés dans les dessins ouverts peuvent être représentés de trois façons différentes : sans trait de rappel, avec trait de rappel et le long d'une ligne. Tekla Structures ajoute des symboles via les propriétés définies dans Propriétés du symbole.. Vous pouvez ajouter des symboles dans tous les types de repères.

Dans le dessin, maintenez la touche Maj enfoncée et sous l'onglet Annotations, cliquez sur Symbole et sur l'une des commandes de symbole suivantes :
- Symbole: ajoute un symbole dans le dessin courant sans trait de rappel.
- Suivant ligne: crée un symbole le long d'une ligne que vous définissez en sélectionnant deux points. Sélectionnez ensuite un point d'insertion pour le symbole.
- Avec trait de rappel: ajoute un symbole avec un trait de rappel pointant vers le point que vous sélectionnez en premier.

  Pour plus d'informations sur les types de trait de rappel, voir Types de traits de rappel.
Modifiez les propriétés du symbole :
- Fichier: pour changer de fichier de symboles.
- Numéro: pour changer de symbole.
- Symbole: pour modifier la couleur, la hauteur et l'angle du symbole.
- Cadre: pour modifier le type de cadre, le trait de rappel et la couleur.
Cliquez sur OK.
Sélectionnez l'un des trois points du dessin pour placer le symbole. Le nombre de points à sélectionner dépend de la commande de symbole choisie.

Ajout de symboles dans les repères

Vous pouvez sélectionner le fichier de symboles à utiliser et le symbole à ajouter dans le repère.

Double-cliquez sur un repère dans un dessin ouvert.
Dans les propriétés du repère, double-cliquez sur Symbole dans la liste Eléments disponibles.
Dans la boîte de dialogue Contenu repère - Symbole, cliquez sur Sélection en regard de la zone Fichier pour sélectionner le fichier de symboles que vous souhaitez utiliser.
Une fois que vous avez sélectionné le fichier, cliquez sur Sélection en regard de la zone Quantité et double-cliquez sur le symbole que vous souhaitez utiliser. Vous pouvez également entrer le numéro du symbole si vous le connaissez.
Cliquez sur OK.

Tekla Structures ajoute le nom du fichier symbole et le numéro du symbole dans la liste d'éléments.
Cliquez sur Modifier dans les propriétés des repères.

Tekla Structures ajoute le symbole dans le repère.

Modification d'un symbole dans un fichier de symboles

Vous pouvez apporter des modifications à un symbole dans un fichier de symboles. Dans ce cas, nous vous recommandons d'enregistrer le fichier sous un autre nom et de le sauvegarder dans un autre répertoire, notamment le répertoire modèle, d'entreprise ou de projet.

Selon l’endroit où vous vous trouvez dans Tekla Structures, vous pouvez ouvrir un fichier de symboles dans l’Éditeur de symbole de plusieurs façons :
- Dans le menu Fichier, cliquez sur Éditeurs > Editeur de symbole. Ouvrez un fichier de symboles à l'aide de Fichier > Ouvrir.
- Ouvrez la boîte de dialogue Contenu repère - symbole en double-cliquant sur un repère dans un dessin ouvert et en sélectionnant Symbole dans la liste des éléments de repère disponibles de la boîte de dialogue de propriétés des repères. Ensuite, cliquez sur Sélection..., sélectionnez un fichier du navigateur Fichiers symbole et cliquez sur Modifier....
- Ouvrez la boîte de dialogue Propriétés du symbole. en double-cliquant sur un symbole que vous avez ajouté dans un dessin. Ensuite, cliquez sur Sélection..., sélectionnez un fichier du navigateur Fichiers symbole et cliquez sur Modifier....
Modifiez le fichier dans l’Éditeur de symboles :
1. Cliquez sur un emplacement de symbole et créez un dessin de votre nouveau symbole avec des outils graphiques.

  Vous pouvez également importer des fichiers AutoCAD ou MicroStation dans l'onglet Importer.
2. Une fois le symbole créé, sélectionnez l'emplacement du symbole pour vérifier le numéro du nouveau symbole en bas de la fenêtre.

  Dans de nombreux endroits, en ajoutant un symbole, vous devez connaître le numéro du symbole pour pouvoir l'utiliser.
Cliquez sur Fichier > Enregistrer sous... et attribuez un nouveau nom.

Vous pouvez également enregistrer le fichier sous un nouveau nom dans un nouvel emplacement, notamment dans le répertoire modèle, le répertoire d'entreprise ou le répertoire du projet. Nous vous déconseillons de modifier les fichiers de symboles d'origine fournis avec votre logiciel Tekla Structures. Si vous devez modifier un symbole, copiez le fichier de symboles original et travaillez sur cette copie. Cela vous permet de garder le fichier de symboles original intact.

Tekla Structures lit les fichiers symbole dans un certain ordre de recherche, section « Ordre de recherche des fichiers symbole » ci-dessous.
Cliquez sur OK.

Conseil :

L'éditeur de symboles vous permet de copier des symboles entre fichiers symbole (*.sym). Appuyez sur Ctrl+C et sélectionnez le symbole que vous souhaitez copier, puis ouvrez le fichier symbole de destination (ou définissez un nouveau fichier), sélectionnez l'emplacement du symbole et appuyez sur Ctrl+V.

Modification du fichier de symboles en cours d'utilisation

Vous pouvez modifier le fichier de symboles en cours d'utilisation s'il ne contient pas les symboles dont vous avez besoin.

Selon ce avec quoi vous travaillez, effectuez l'une des procédures suivantes :
- Ouvrez la boîte de dialogue Contenu repère - symbole en double-cliquant sur un repère dans un dessin ouvert et en sélectionnant Symbole dans la liste des éléments de repère disponibles de la boîte de dialogue de propriétés des repères.
- Ouvrez la boîte de dialogue Propriétés du symbole. en double-cliquant sur un symbole que vous avez ajouté dans un dessin.
Cliquez sur Sélection... en face de la zone Fichier.
Sélectionnez un nouveau fichier dans la liste Fichiers symbole et cliquez sur OK ou double-cliquez sur le fichier.

Création d'un nouveau fichier de symboles

Outre les fichiers de symboles par défaut qui sont fournis avec Tekla Structures, vous pouvez créer vos propres fichiers de symboles et les enregistrer dans le répertoire modèle, société ou projet, par exemple.

Si vous décidez d'utiliser vos propres fichiers, vous pouvez ajouter DXK_SYMBOLPATH dans le fichier options.ini sous le répertoire modèle et y définir vos propres chemins de répertoires de fichier de symboles. Les fichiers de symboles sont lus dans un certain ordre de recherche, voir la section « Ordre de recherche des fichiers symbole » ci-dessous.

Dans le menu Fichier, cliquez sur Éditeurs > Editeur de symbole.
Cliquez sur Fichier > Nouveau.

Vous pouvez également ouvrir un fichier de symboles existant, le modifier et l'enregistrer sous un nouveau nom.
Créez le symbole dans l'éditeur de symboles.
Cliquez sur Fichier > Enregistrer et enregistrez le fichier de symboles dans le répertoire que vous utilisez pour conserver vos fichiers de symboles.

Si vous avez ouvert un fichier de symboles existant, utilisez Fichier > Enregistrer sous et attribuez un autre nom au fichier de symboles.

Modification des propriétés du symbole

Vous pouvez modifier les propriétés des symboles dans un dessin ouvert.

Pour modifier les propriétés du symbole :

Double-cliquez sur un symbole.
Désactivez toutes les cases à cocher de la boîte de dialogue en cliquant sur le bouton oui/non en bas de la boîte de dialogue, puis sélectionnez uniquement les cases en regard des propriétés que vous souhaitez modifier.
Si nécessaire, modifiez le fichier de symboles utilisé et sélectionnez le symbole à utiliser.
Pour modifier les paramètres de position des symboles, cliquez sur Placer...

Vous pourrez alors définir le positionnement sur libre ou fixe, spécifier l'incrément de recherche et la distance minimale, et sélectionner le quadrant souhaité pour placer le symbole.

Pour plus d'informations, voir Propriétés de placement des repères, cotations, notes, textes et symboles dans les dessins.
Accédez à l'onglet Apparence et définissez la couleur, la taille et l'angle du symbole, ainsi que le type, le trait de rappel et la couleur du cadre.
Pour plus d'informations sur les types de trait de rappel, voir Types de traits de rappel.
Cliquez sur Modifier.

Personnalisation des symboles de flèches trait de rappel

Si vous ne trouvez pas de flèche de trait de rappel appropriée dans la liste Forme flèche des propriétés du repère, vous pouvez ajouter votre propre flèche.

Tout d'abord, créez le symbole flèche dans l'Éditeur de symboles et enregistrez-le dans le fichier arrow.sym. Ajoutez ensuite la position du nouveau symbole du fichier arrow.sym au fichier de configuration arrow.txt, qui indique les flèches disponibles dans votre environnement.

Dans le menu Fichier, cliquez sur Éditeurs > Editeur de symbole pour ouvrir l'Éditeur de symbole.
Ouvrez le fichier arrow.sym dans le répertoire de symboles, depuis l'environnement commun ou depuis votre environnement.
Cliquez sur un emplacement de symbole vide et créez une épure de votre symbole avec des outils de dessin.

Vous pouvez également importer des fichiers AutoCAD ou MicroStation via Fichier > Importer.

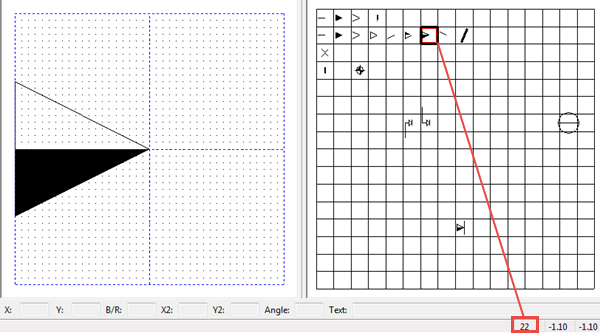

Une fois le symbole créé, sélectionnez l'emplacement du symbole pour vérifier le numéro du nouveau symbole en bas de la fenêtre.
Enregistrez le fichier arrow.sym en cliquant sur Fichier > Enregistrer.
Cliquez sur Fichier > Quitter pour fermer l'éditeur de symboles.
Ouvrez le fichier arrow.txt situé dans le même répertoire de symboles que le fichier arrow.sym.

Le fichier contient une liste de numéros de symboles.
Ajoutez le numéro de votre symbole, précédé d’un zéro (0), à l’emplacement approprié et séparez-le des autres par une virgule :

016,017,018,019,020,021,022,023,024,032,048,049,101,102,110,200
Cliquez sur Fichier > Enregistrer pour enregistrer vos modifications.
Ajoutez un fichier au format bitmap de la flèche créée dans le répertoire ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps de votre ordinateur.

Le nom du fichier doit être au format suivant : dr_dialog_arrow_type_022.bmp.
Double-cliquez sur un repère dans un dessin pour les propriétés du repère.
Ouvrez la liste Forme flèche, vous verrez alors votre nouveau symbole de flèche disponible.

Remarque :

Nous vous recommandons de définir un répertoire société pour les symboles, car les répertoires par défaut sont remplacés lorsque vous mettez à jour la version de Tekla Structures. Ajoutez le répertoire société à l'option avancée DXK_SYMBOLPATH. Pour obtenir des instructions sur la définition d’un répertoire société, voir la section correspondante ci-dessous.

Ajout de symboles de surfaçage dans les dessins

Vous pouvez ajouter des symboles de surfaçage dans les croquis béton à l'aide de la macro Ajouter des symboles de surfaçage.

Avant de commencer, vérifiez que vous disposez d'un objet ayant un traitement de surface dans le modèle, et que vous avez créé un plan d'élément béton de cet objet. Vérifiez également que le traitement de surface est défini sur Visible dans les propriétés du dessin d'élément béton.

Ouvrez un dessin dont une pièce contient un traitement de surface.
Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.
Cliquez sur la flèche à côté de Applications pour ouvrir la liste des applications.
Double-cliquez sur Ajouter des symboles de surfaçage.
Dans la boîte de dialogue Créer symboles de surface, sélectionnez le texte que vous souhaitez inclure dans le symbole de traitement de surface de la liste Eléments disponibles et ajoutez les textes aux Composants repère en cliquant sur Ajouter >.
Sélectionnez Toutes les vues pour ajouter les symboles dans toutes les vues de dessin, ou Vues sélectionnées pour inclure les symboles uniquement dans les vues sélectionnées.
Modifiez les paramètres de police, si nécessaire.
Si vous avez sélectionné Vues sélectionnées, sélectionnez les vues dans lesquelles vous souhaitez avoir des symboles de traitement de surface.
Cliquez sur Créer.

Tekla Structures crée les symboles de traitement de surface en fonction des paramètres définis. Vous pouvez modifier ultérieurement les propriétés du symbole et le texte dans Attributs texte, qui s'ouvre lorsque vous double-cliquez sur le symbole.

Éditeur de symbole

Vous pouvez ouvrir l'Éditeur de symbole en cliquant sur Fichier > Éditeurs > Editeur de symbole. Dans cet éditeur, vous pouvez créer de nouveaux fichiers de symboles et créer/modifier des symboles.

En mode dessin, la boîte de dialogue Fichiers symbole permet de modifier le fichier de symboles utilisé. Elle vous permet également d'accéder à l'Éditeur de symbole.

Nous vous recommandons de consulter le Symbol Editor User's Guide pour vous familiariser avec les procédures de création de nouveaux symboles et de modification des symboles existants.

Nous vous déconseillons de modifier les fichiers de symboles d'origine fournis avec votre application Tekla Structures. Si vous devez modifier un symbole, copiez le fichier de symboles original et travaillez sur cette copie. Cela vous permet de garder le fichier de symboles original intact.

Si vos symboles sont stockés dans un répertoire protégé, ils sont en lecture seule. En effet, vous ne pouvez pas enregistrer un symbole modifié dans un répertoire protégé si vous n'êtes pas administrateur. Dans ce cas, exécutez Tekla Structures en tant qu'administrateur.

Ordre de recherche des fichiers de symboles

Les fichiers symbole (.sym) sont recherchés à partir des répertoires suivants dans l’ordre ci-dessous :

Tous les répertoires DXK_SYMBOLPATH

L’option avancée DXK_SYMBOLPATH est définie dans le fichier d’initialisation de l’environnement <your_environment>.ini et dans le fichier d’initialisation de Tekla Structures, teklastructures.ini.

Vous pouvez également ajouter vos propres DXK_SYMBOLPATH dans options.ini du répertoire modèle et y définir vos propres chemins de répertoires de symboles. Notez que les paramètres de chemin dans le fichier <your_environment>.ini doivent être ajoutés ici.

L’ordre de lecture des fichiers .ini contenant la définition de DXK_SYMBOLPATH est :

1. teklastructures.ini

2. <your_environment> .ini

3. options.ini
Répertoire du modèle courant

Ajoutez ici tous les fichiers symbole supplémentaires dont vous pouvez avoir besoin.

Tous les fichiers symbole trouvés utilisables dans Tekla Structures. S’il existe des noms de fichiers dupliqués, le premier est utilisé et les autres sont ignorés. Si le répertoire modèle contient un fichier symbole qui porte le même nom qu’un autre fichier symbole dans DXK_SYMBOLPATH, celui du répertoire modèle est ignoré.

Exemple de remplacement temporaire d’un symbole

S'il n'est pas nécessaire d’ajouter vos propres chemins de symboles de manière permanente dans le fichier options.ini du répertoire modèle, vous pouvez remplacer temporairement les symboles. Dans cet exemple, vous remplacerez temporairement le symbole de soudure par un symbole personnalisé situé dans votre répertoire modèle :

Tout d’abord, personnalisez le symbole dans ts_welds.sym.
Copiez le fichier ts_welds.sym modifié dans votre répertoire modèle C:\TeklaStructuresModels\ <mymodel>.
Ouvrez le fichier options.ini situé dans votre répertoire modèle, et ajoutez la ligne DXK_SYMBOLPATH=C:\ TeklaStructuresModels\<mymodel>; C:\TeklaStructures\2017\Environments\common\symbols; + d’autres répertoires de symbole éventuels dans votre environnement local.

Définition d'un répertoire société pour des images et des symboles

Vous pouvez définir un répertoire société dans lequel Tekla Structures recherche systématiquement les images et les symboles. Lorsque vous stockez des images et des symboles dans ce dossier, il n'est pas nécessaire de les déplacer d'un dossier à l'autre lors de l'installation d'une nouvelle version de Tekla Structures. L'installation d'une nouvelle version n'entraîne pas le remplacement des fichiers du répertoire d'entreprise.

Définissez le répertoire de votre société (FIRM) dans le fichier options.ini sous le répertoire modèle ou user.ini à l'aide de l'option avancée XS_FIRM.

Pour définir le répertoire de votre société pour les images et les symboles dans le fichier options.ini :

Modifiez le fichier options.ini pour inclure l'option avancée DXK_SYMBOLPATH pointant vers le répertoire société.

L'option avancée DXK_SYMBOLPATH peut contenir plusieurs chemins séparés par des points-virgules.

Depuis la version 19.0 de Tekla Structures, les définitions des chemins de répertoire comme %DATADIR% ou %XS_FIRM% dans DXK_SYMBOLPATH ne convertissent pas correctement les chemins lorsqu'ils sont spécifiés dans le fichier options.ini, situé dans le répertoire société. Actuellement, dans le fichier options.ini du répertoire société, vous devez spécifier les chemins absolus pour DXK_SYMBOLPATH comme dans l'exemple suivant :

DXK_SYMBOLPATH=C:\ProgramData\Trimble\Tekla Structures\2020\Environments\common\symbols\;C:\firm\Symbols\;
Dans l'éditeur de gabarits, cliquez sur Options > Préférences > Emplacements fichiers et entrez le chemin d'accès au répertoire société également pour Symboles, images.
