Création d'un gabarit au format HTML

Les gabarits au format HTML vous offrent davantage de possibilités en termes de mises en page, de polices et d'images. Les gabarits produisant des listes au format HTML sont des gabarits graphiques et possèdent l'extension de fichier *.html.rpt.

  1. Dans le menu Fichier, cliquez sur Editeurs > Editeur de gabarit.
  2. Dans l'éditeur de gabarits, cliquez sur Fichier > Nouveau.
  3. Sélectionnez Gabarits graphiques et cliquez sur OK.
  4. Ajoutez des nouvelles lignes dans le gabarit.
    1. Cliquez sur Insérer > Composant > Ligne pour ajouter une nouvelle ligne.
    2. Sélectionnez un type de contenu pour la ligne et cliquez sur OK.
    3. Répétez les étapes a et b pour chaque nouvelle ligne.
  5. Ajoutez des champs de valeur afin d'obtenir les données requises depuis votre base de données Tekla Structures.
    1. Cliquez sur Insérer > Champ valeur.
    2. Cliquez sur un point pour définir l'emplacement du champ dans la ligne.

      La boîte de dialogue Sélection attribut s'affiche, vous invitant à sélectionner un attribut pour le champ de valeur.

    3. Sélectionnez un attribut et cliquez sur OK.
    4. Répétez les étapes a à c pour chaque champ de valeur.
  6. Ajoutez un en-tête pour chaque champ de valeur.
    1. Cliquez sur Insérer > Composant > En-tête...
    2. Cliquez sur Insérer > Texte...
    3. Entrez un en-tête pour le gabarit puis cliquez sur OK.
    4. Cliquez sur un point pour définir l'emplacement du titre dans la ligne d'en-tête.
    5. Répétez les étapes a à d pour créer des titres pour tous les champs de valeur.
  7. Enregistrez le gabarit :
    1. Cliquez sur Fichier > Enregistrer sous.
    2. Accédez au dossier des gabarits défini pour l'option avancée XS_TEMPLATE_DIRECTORY.
    3. Dans le champ Nom du fichier, saisissez un nom pour le gabarit.

      Insérez l'extension *.html.rpt dans le nom de fichier. Par exemple, Part_list.html.rpt.

    4. Cliquez sur OK.
Remarque :

Si vous ajoutez des images dans votre gabarit HTML, elles doivent être stockées dans le répertoire ..\Program Files\Tekla Structures\<version>\nt\TplEd\bitmaps, sinon elles n'apparaitront pas dans la sortie HTML.

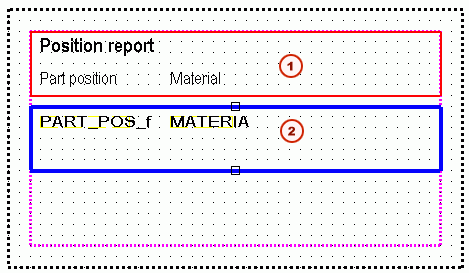

Exemple

  1. En-tête contenant des champs de texte
  2. Ligne contenant deux champs de valeur
