Accrochage aux positions

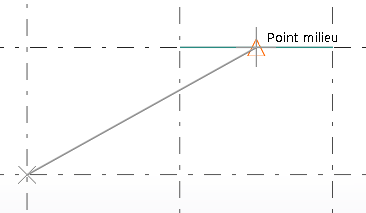

La plupart des commandes nécessitent la sélection de points pour placer des objets dans le modèle ou le dessin. Cela s'appelle l'accrochage. Lorsque vous créez un nouvel objet, Tekla Structures affiche les symboles et les infobulles d'accrochage pour les points d'accrochage disponibles et affiche une ligne gris clair entre le point d'accrochage et le dernier point capturé.

Utilisez les boutons d'accrochage de la barre d'outils Accrochage pour contrôler les positions auxquelles vous accrocher.

Par exemple, vous pouvez vous accrocher à

  • différents points, tels que les extrémités et les milieux

  • les centres

  • les intersections

  • les lignes et les arêtes

  • les dimensions et les traits de rappel, les éléments de mise en page et les cadres de dessin

Si vous souhaitez utiliser des distances ou des coordonnées exactes lors de l'accrochage sur les positions, utilisez un accrochage numérique.

Avec la combinaison de différents outils d'accrochage, vous pouvez, par exemple, accrocher le point orthogonal le plus proche au plan, dans le modèle et les dessins. Par ailleurs, vous pouvez suivre une ligne et sélectionner un point à une distance définie le long de la ligne ou créer un point de référence temporaire à utiliser comme origine locale, à la fois dans le modèle et les dessins.

Tekla Structures affiche également des cotes d'accrochage dans le modèle, ce qui signifie que vous pouvez créer facilement des objets de la longueur souhaitée. Utilisez l’option avancée XS_DISPLAY_DIMENSIONS_WHEN_CREATING_OBJECTS pour activer ou désactiver les cotations d’accrochage.

Conseil :

Utilisez les raccourcis clavier d'accrochage pour accélérer votre travail.
