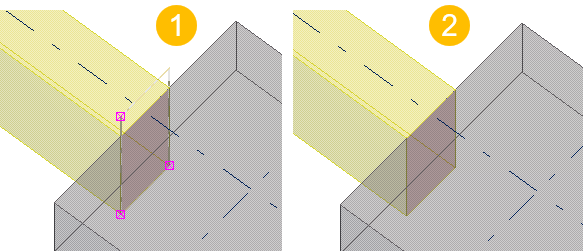

Utilisez les découpes de ligne pour définir l’extrémité d’une poutre ou d’un poteau ou pour découper un jeu d’armatures. Une coupe linéaire découpe l'extrémité d'une poutre sur un plan qui passe par les points sélectionnés. Tekla Structures affiche la ligne de coupe à l'aide de lignes pointillées.

1. Dans l'onglet Edition, cliquez sur Coupe linéaire.
2. Sélectionnez l'objet à découper.
3. Sélectionnez le premier point de la ligne de coupe.
4. Sélectionnez le deuxième point de la ligne de coupe.
5. Sélectionnez le côté que vous souhaitez supprimer.
6. Si vous souhaitez modifier la coupe, utilisez la modification dynamique.

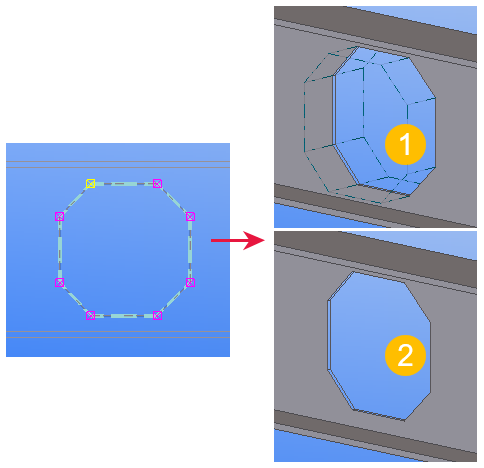

Une découpe polygonale coupe une pièce ou un jeu d'armatures en utilisant une forme polygonale. Tekla Structures affiche la découpe sous forme de lignes pointillées.

1. Appuyez sur Ctrl+P pour passer en vue en plan.
2. Assurez-vous que le plan de travail est sur le plan de coupe.

   Par exemple, si vous créez une découpe polygonale sur le plan YZ, vous devez définir temporairement votre plan de travail sur le plan YZ.

3. Dans l'onglet Edition, cliquez sur Découpe polygonale.
4. Sélectionnez l'objet à découper.
5. Sélectionnez les points définissant le polygone de découpe.

   Définit le polygone de sorte qu'il y ait une certaine tolérance entre les arêtes. Si l'arête d'un polygone de découpe est exactement à la même position que l'arête de la pièce à couper, il peut être difficile de déterminer si l'arête doit être découpée ou non.

6. Cliquez sur le bouton central de la souris pour fermer le polygone et couper l'objet.
7. Pour modifier la forme de la coupe, utilisez la modification dynamique.
8. Si nécessaire, vous pouvez modifier les propriétés de la découpe.
   1. Double-cliquez sur la découpe pour ouvrir les propriétés Découpe polygonale.
   2. Remplacez les propriétés si nécessaire.
   3. Cliquez sur Modifier.

Vous pouvez découper une pièce ou un jeu d'armatures en utilisant une autre pièce. Tekla Structures affiche la découpe sous forme de lignes pointillées. Notez que vous pouvez découper des pièces qui disposent déjà de découpes. Cela peut se révéler utile lorsque vous souhaitez créer des formes de découpe plus complexes.

1. Créez une pièce de découpe et positionnez-la dans la pièce à découper.
2. Dans l'onglet Edition, cliquez sur Découpe par élément.
3. Sélectionnez l'objet à découper.
4. Sélectionnez la pièce qui coupe.

   Tekla Structures coupe l'objet sélectionné. La découpe de la pièce n'affecte pas les autres objets.

5. Supprimez la pièce de découpe.
   1. Vérifiez que le Sélection coupes et fusions bouton de sélection approprié est désactivé.
   2. Sélectionnez la pièce de découpe et appuyez sur le bouton Supprimer.
6. Si nécessaire, vous pouvez modifier les propriétés de la découpe.
   1. Double-cliquez sur la coupe pour ouvrir les propriétés de découpe par élément.
   2. Remplacez les propriétés si nécessaire.
   3. Cliquez sur Modifier.

1. Double-cliquez sur la vue pour ouvrir la boîte de dialogue Propriétés de la vue.
2. Cliquez sur Affichage... pour ouvrir la boîte de dialogue Affichage.
3. Vérifiez que l'option Coupes et fusions n'est pas sélectionnée dans les paramètres d'affichage.
4. Cliquez sur Modifier.
