Modifier les paramètres de couleur pour les dimensions, les étiquettes et l'arrière-plan du modèle

Tekla Structures
2021
Tekla Structures

Modifier les paramètres de couleur pour les dimensions, les étiquettes et l'arrière-plan du modèle

Vous pouvez définir la couleur dans laquelle afficher les dimensions, les titres et l'arrière-plan dans le modèle. Par exemple, si vous choisissez le noir comme couleur d'arrière-plan, vous devrez sans doute définir d'autres paramètres de couleur pour garantir la visibilité du texte et des dimensions.

Modifiez les paramètres de couleur dans la boîte de dialogue Options avancées à l'aide de valeurs RVB sur une échelle de 0,0 à 1,0. Séparez les valeurs par des espaces. Par exemple, le code de couleur du jaune est 1.0 1.0 0.0.

Conseil :

Sinon, si vous voulez modifier les paramètres de couleur sans utiliser les options avancées, vous pouvez utiliser l'Outil de couleur d'arrière-plan, qui est disponible dans Tekla Warehouse.

Recherche des valeurs RVB correspondant aux couleurs

Pour trouver les bonnes valeurs RVB pour les couleurs, utilisez, par exemple, les outils suivants :

Modification de la couleur d'arrière-plan du modèle

Définissez la couleur d'arrière-plan à l'aide d'une combinaison de quatre options avancées différentes. Vous pouvez définir la couleur de chacun des angles de l'arrière-plan séparément.

  1. Dans le menu Fichier, cliquez sur Paramètres > Options avancées, et accédez à la catégorie Vues modèle.
  2. Définissez la couleur d'arrière-plan à l'aide des options avancées suivantes :

    Pour utiliser une couleur d'arrière-plan uniforme, définissez le même code de couleur pour les quatre angles de l'arrière-plan. Pour utiliser la couleur d'arrière-plan par défaut, laissez les zones vides.

  3. Cliquez sur OK pour enregistrer les modifications.
  4. Fermez puis rouvrez la vue pour afficher les modifications.

Exemples

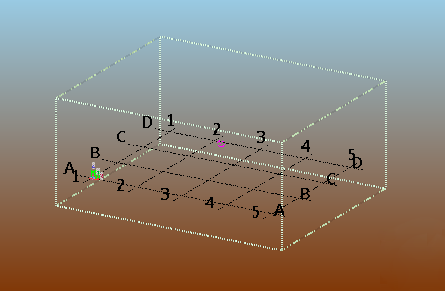

Voici quelques exemples de couleurs d'arrière-plan que vous pouvez définir. La première valeur RVB se rapporte à l’option avancée XS_BACKGROUND_COLOR1, la deuxième valeur à l’option avancée XS_BACKGROUND_COLOR2, etc.

Valeurs RVB

Résultat

1.0 1.0 1.0

1.0 1.0 1.0

1.0 1.0 1.0

1.0 1.0 1.0

0.98 0.98 0.99

0.99 0.99 0.99

0.00 0.37 0.99

0.21 0.46 0.88

0.6 0.8 0.9

0.6 0.8 0.9

1.0 1.0 1.0

1.0 1.0 1.0

0.6 0.8 0.9

0.6 0.8 0.9

0.5 0.2 0.0

0.5 0.2 0.0

0.1 0.6 0.6

0.5 0.9 0.5

0.1 0.6 0.6

0.5 0.9 0.5

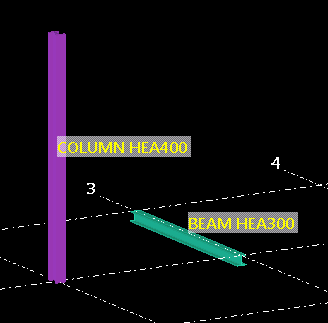

Modification de la couleur des dimensions, des étiquettes de pièces et des boulons

Vous pouvez définir la couleur que vous souhaitez utiliser pour les dimensions, les étiquettes de pièces et les boulons qui utilisent l'option de représentation Rapide dans le modèle.

  1. Dans le menu Fichier, cliquez sur Paramètres > Options avancées.
  2. Recherchez le paramètre de couleur que vous souhaitez modifier.

    Paramètre de couleur

    Option avancée

    Lignes de cotation

    XS_​VIEW_​DIM_​LINE_​COLOR

    Texte de cotation

    XS_​VIEW_​DIM_​TEXT_​COLOR

    Etiquettes de pièces

    XS_​VIEW_​PART_​LABEL_​COLOR

    Maillage du plan de travail

    XS_​GRID_​COLOR_​FOR_​WORK_​PLANE

    Boulons utilisant l'option de représentation Rapide

    XS_​VIEW_​FAST_​BOLT_​COLOR

    Tip:

    Pour trouver rapidement toutes les options avancées associées aux couleurs, tapez couleur dans la zone Recherche et appuyez sur Entrée. Vérifiez que la case Dans toutes les catégories est cochée.

  3. Définissez la couleur avec des codes de couleur RVB.
  4. Cliquez sur OK pour enregistrer les modifications.

    Vous pouvez être invité à redémarrer Tekla Structures.

  5. Fermez puis rouvrez la vue pour afficher les modifications.
