Imprimer au format PDF, en tant que fichier dessin (.plt) ou sur une imprimante

Vous pouvez imprimer des dessins et des zones sélectionnées en PDF, en fichiers dessin (.plt) à envoyer sur un traceur ou une imprimante ou directement sortir des dessins sur une imprimante. Vous pouvez également modifier les couleurs et les épaisseurs de ligne de sortie (numéros de plume). Vous pouvez imprimer sur une imprimante unique ou sur plusieurs imprimantes, ou imprimer un dessin sur plusieurs feuilles.

Imprimer un dessin

  1. Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.

    Cette opération ouvre la boîte de dialogue Imprimer dessins et le Gestionnaire de documents :

    Vous pouvez également lancer l’impression de l’une des façons suivantes :

    • Dans Gestionnaire de documents, sélectionnez les dessins, cliquez avec le bouton droit, puis sélectionnez Imprimer, ou cliquez sur le bouton Imprimer.

      L'ordre des dessins dans la boîte de dialogue correspond maintenant à l'ordre dans lequel ils sont apparus dans Gestionnaire de documents au moment où la boîte de dialogue Imprimer dessins a été ouverte.

    • Lorsqu’un dessin est ouvert, sélectionnez Fichier > Imprimer dessins.
    • Appuyez sur Maj+P sur le clavier.
  2. Dans l’angle supérieur gauche, vérifiez que Utiliser une imprimante est sélectionné.
    Il s’agit de l’option par défaut.
  3. Chargez les paramètres d’impression souhaités à partir de la liste des paramètres.

    Vous pouvez également donner un nouveau nom aux paramètres. Dans ce cas, vous devez spécifier le nouveau nom avant de modifier tout paramètre, sinon vos modifications seront perdues. Pour plus d'informations sur les paramètres d'impression, voir Paramètres d'impression et ordre de recherche.

  4. Dans le Gestionnaire de documents, sélectionnez les dessins que vous souhaitez imprimer.

    Les éventuels dessins non à jour sont détectés et vous êtes invité à confirmer s'il faut les inclure dans l'impression.

    Vous pouvez également imprimer les dessins verrouillés à jour. Si un dessin verrouillé n'est pas à jour, vous ne pouvez pas l'ouvrir ou l'imprimer. Un échec d'impression est signalé. Vous pouvez imprimer tous les dessins déverrouillés, sauf si son état est défini comme Pièce d'origine supprimée.

  5. Pour afficher un aperçu du dessin, cliquez sur Cliquez ici pour charger un aperçu.

    L'aperçu affiche toujours les dessins à jour. Nous vous recommandons de vérifier l’aperçu lorsque vous modifiez les paramètres d’impression.

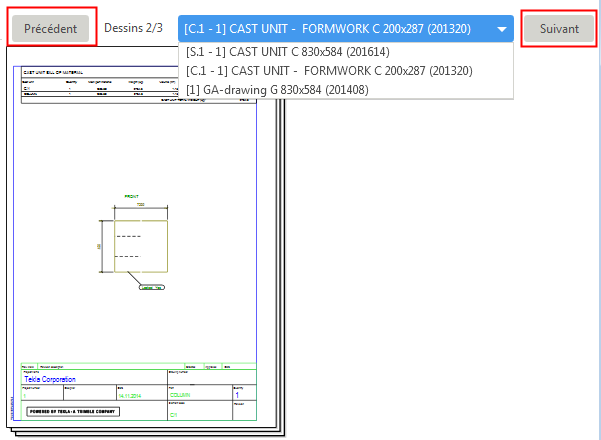

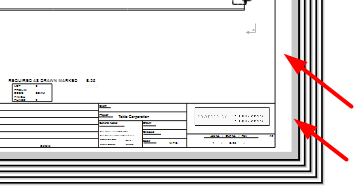

    Si vous avez choisi d’imprimer plusieurs dessins, les dessins sont affichés un à un dans l’aperçu. Utilisez Suivant et Précédent pour parcourir l'ensemble des dessins sélectionnés.

  6. Sélectionnez comment imprimer :
    • Fichier PDF: Convertit les dessins sélectionnés au format PDF.
    • Imprimante: Envoie les dessins sélectionnés à l’imprimante sélectionnée.
    • Fichier dessin: Convertit les dessins sélectionnés en fichiers d'impression exploitables par l'imprimante sélectionnée et les enregistre à un emplacement spécifique.
  7. Définissez les paramètres d'impression dans l'onglet Options. Les paramètres disponibles dépendent de l'option d'impression que vous avez sélectionnée :
    Option Description

    Emplacement du fichier

    Indiquez l'emplacement du fichier PDF ou du fichier dessin, ou utilisez Parcourir... pour rechercher le répertoire.

    Le répertoire \Plotfiles du répertoire modèle est l'emplacement par défaut.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.

    Imprimante ou traceur Sélectionnez l’imprimante ou le traceur. Cliquez sur Propriétés... pour ajuster les propriétés de l’imprimante.

    Inclure le repère de révision dans le nom du fichier

    Ajoutez l'indice de la dernière révision du dessin imprimé au nom du fichier d'impression.

    Le numéro de révision est utilisé par défaut. Si vous souhaitez toujours utiliser l'indice de révision à la place, définissez l'option avancée XS_SHOW_REVISION_MARK_ON_DRAWING_LIST sur TRUE. Si l'indice de révision n’est toujours pas affiché, vérifiez les options avancées suivantes et incluez REVISION_MARK dans la valeur :

    XS_​DRAWING_​PLOT_​FILE_​NAME_​A, XS_​DRAWING_​PLOT_​FILE_​NAME_​W, XS_​DRAWING_​PLOT_​FILE_​NAME_​G, XS_​DRAWING_​PLOT_​FILE_​NAME_​M ou XS_​DRAWING_​PLOT_​FILE_​NAME_​C, selon le type de dessin.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.

    Ouvrir le dossier après l'impression

    Ouvrez le répertoire du fichier PDF ou du fichier dessin dans l'Explorateur Windows une fois l'impression terminée.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.

    Ouvrir le fichier après impression

    Ouvrez le fichier PDF une fois qu'il a été créé.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF.

    Sortie dans un fichier unique

    Imprimez les dessins sélectionnés dans un fichier PDF unique.

    Si vous ne sélectionnez pas cette option, chaque dessin sélectionné est imprimé dans un fichier PDF séparé.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF.

    Nom du fichier

    Donnez un nom au fichier PDF. Le nom de fichier est nécessaire si vous imprimez dans un fichier unique.

    Le nom du fichier PDF peut également être défini à l'aide de divers sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Ces sélecteurs ne fonctionnent pas pour un fichier PDF composé de plusieurs dessins.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF et Sortie dans un fichier unique.

    Extension de fichier

    Indiquez une extension de nom de fichier pour le fichier dessin. La valeur par défaut est plt.

    Cette option est disponible uniquement si vous avez sélectionné Fichier dessin.

    Préfixe du fichier

    Suffixe du fichier

    Entrez un préfixe et/ou un suffixe spécifique à utiliser dans le nom du fichier PDF ou de dessin.

    Lorsque vous ajoutez un préfixe ou un suffixe, le nom du fichier d'impression qui apparaît dans les cases Préfixe du fichier et Suffixe du fichier est immédiatement mis à jour.

    Le nom du fichier peut également être défini à l'aide de sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.

    Ajuster au papier

    Ajustez le dessin au format de papier particulier.

    Ce paramètre ne fonctionne pas si vous avez sélectionné Echelle.

    Echelle

    Forcez l'impression à une échelle spécifique.

    La valeur Echelle apparaît en rouge si le dessin ne peut pas être adapté au format de papier spécifié.

    Ce paramètre ne fonctionne pas si vous avez sélectionné Ajuster au papier.

    Centrer le dessin sur le papier Centrez le dessin sur la ou les feuilles.

    Imprimer sur plusieurs feuilles

    Imprimez sur plusieurs feuilles et indiquez le sens d'impression des feuilles. Cela est particulièrement utile si votre dessin contient plusieurs plans. Sélectionnez pour imprimer De gauche à droite, de haut en bas ou De bas en haut, de droite à gauche.

    Lorsque vous utilisez Imprimer sur plusieurs feuilles, définissez toujours une Echelle spécifique.

    L’aperçu montre comment le dessin est subdivisé en feuilles.

    Taille papier

    Définissez le format de papier ou utilisez le format automatique.

    Le paramètre Auto permet à Tekla Structures de sélectionner le format de papier qui présente le moins d'espace perdu lorsque la mise à l'échelle est adaptée à la zone d'impression de la feuille.

    Il n'est pas rare que les imprimantes ne parviennent pas à imprimer sur la zone complète de la feuille, et laissent alors des marges. La zone imprimable de l'imprimante sélectionnée est déterminée lorsque les options Imprimante ou Fichier dessin sont sélectionnées. Pour les fichiers PDF, l'imprimante n'est pas sélectionnée et la sortie est définie sur la feuille complète. Cependant, le même problème existe lors de l'impression d'un fichier PDF, et le contenu du dessin est adapté à la zone imprimable de l'imprimante sélectionnée. Dans l'image ci-dessous, la zone d'impression apparaît avec un fond blanc et la bordure non imprimable apparaît en gris.

    Deux fichiers de configuration affectent les formats de papier et les tailles des dessins : PaperSizesForDrawings.dat et DrawingSizes.dat. Pour plus d'informations, voir Fichiers de configuration utilisés dans l'impression.

    Orientation

    Définissez l'orientation ou utilisez l'orientation automatique.

    Le paramètre Auto signifie que l'orientation qui optimise l'espace est automatiquement sélectionnée.

    Couleur

    Indiquez si la sortie est en Couleur, en Noir et blanc ou en Echelle de gris.

    Nombre de copies

    Définissez le nombre de copies papier à imprimer.

    Cette option est disponible uniquement si vous avez sélectionné Imprimante.

    Assembler

    Assemblez l'impression lorsque vous imprimez plusieurs copies.

    Cette option est disponible uniquement si vous avez sélectionné Imprimante.

    Polices incorporées

    Incorporez les polices dans un fichier PDF.

    Cela permet de s'assurer que les polices peuvent être reproduites dans un système où elles ne sont pas installées. En revanche, la taille du fichier s'en trouve également augmentée. Dans certains cas, les polices peuvent être automatiquement intégrées. Lorsque vous utilisez des polices non latines, nous recommandons d'utiliser les polices intégrées. Dans le cas contraire, le PDF peut ne pas s'afficher correctement.

    Cette option est disponible uniquement si vous avez sélectionné Fichier PDF.

    Sélectionner une zone

    Sélectionnez une zone rectangulaire à afficher dans le dessin ouvert et imprimez uniquement cette zone. Cette option fonctionne uniquement lorsqu'un dessin est ouvert.

    Tous les paramètres de la boîte de dialogue Imprimer dessins fonctionnent également lorsque Sélectionner une zone est sélectionné et vous pouvez modifier l'orientation, l'épaisseur de ligne ainsi que le format de papier, par exemple.

    Afficher la totalité du dessin

    Lorsque vous avez sélectionné une zone avec Sélectionner une zone, le bouton Afficher la totalité du dessin s'affiche et vous pouvez l'utiliser pour afficher à nouveau l'intégralité du dessin dans l'aperçu.

  8. Accédez à l'onglet Propriétés de ligne pour faire correspondre des couleurs avec des épaisseurs de ligne, puis définir les couleurs de l'impression :
    Option Description

    Couleur de l’objet

    Affiche l'ensemble des couleurs de l'objet.

    Couleur en sortie

    • Définissez la couleur d'impression en cliquant sur une case de couleur sous Couleur en sortie et en sélectionnant une nouvelle couleur parmi les couleurs affichées. Vous pouvez également définir des couleurs personnalisées.

    Une couleur de sortie différente est souvent utilisée lorsque vous n'avez besoin que d'une ou deux lignes en couleur et les autres en noir. Les couleurs de sortie sont utilisées dans toutes les options d'impression (imprimante, fichier dessin et fichier PDF). Les couleurs de sortie sont enregistrées et chargées à partir des fichiers de paramètres d'impression.

    Si vous avez sélectionné Couleurs des traits de l'imprimante via Fichier > Paramètres et modifiez la couleur d'une ligne, la modification est immédiatement affichée dans le dessin.

    La Couleur en sortie s'applique uniquement lorsque l'option Couleur est définie sur Couleur dans l'onglet Options de la boîte de dialogue Imprimer dessins.

    Pour savoir comment afficher l'épaisseur de ligne correcte sur l'écran, voir Epaisseur de ligne dans les dessins.

    Epaisseur trait

    • Saisissez l'épaisseur de ligne (numéro de plume) pour chaque couleur dans les cases.

    L'épaisseur de ligne est exprimée sous forme de multiple de la valeur de l'option avancée XS_BASE_LINE_WIDTH. La valeur par défaut pour cette option avancée est de 0.01 mm. Par exemple, l'épaisseur de ligne 25 génère une épaisseur de ligne de 0,25 mm.

    Notez que le mode couleur Noir et blanc affiche toujours l'épaisseur de ligne de l’imprimante à l’écran, tandis que les modes Couleur et Échelle de gris affichent uniquement les épaisseurs de ligne de l’imprimante à l’écran si le bouton Épaisseur de traits est actif dans Fichier > Paramètres. Notez également que l’écran est actualisé lorsque les paramètres d’impression, tels que les valeurs d’épaisseur de ligne, sont modifiés.

    Vous pouvez définir la couleur Invisible pour des pièces et des formes dans les dessins, dans les propriétés des formes ou des pièces. La couleur Invisible n'est pas affichée dans les impressions, ni sur le papier, ni sur le fichier PDF.

    Si vous rencontrez des problèmes avec l’affichage correct de l'épaisseur de ligne, voir Epaisseur de ligne dans les dessins.

    Redéfinir les couleurs

    Vous pouvez réinitialiser les couleurs d'impression :

    • Pour réinitialiser une couleur individuelle de sortie, cliquez sur la case de couleur correspondante Couleur de l’objet. La case de couleur Couleur en sortie change pour avoir la même couleur.

    • Pour appliquer les couleurs de sortie à l'ensemble des couleurs d'objet, cliquez sur le bouton Redéfinir les couleurs.
  9. Enregistrez vos paramètres d'impression à l'aide du bouton Enregistrer dans l'angle supérieur gauche.
    Pour plus d'informations sur les paramètres d'impression et l'ordre de recherche, voir Paramètres d'impression et ordre de recherche.

    Vous pouvez également ajouter des cadres et marques de pliage à vos impressions.

  10. Cliquez sur Imprimer pour imprimer les dessins au format PDF, en tant que fichiers dessin, ou les envoyer vers une imprimante qui correspond aux paramètres définis dans la boîte de dialogue.
    Chaque dessin est envoyé à l'imprimante comme tâche d'impression distincte.

    Toutes les erreurs d’impression sont enregistrées dans un fichier historique dans le répertoire modèle : logs\DPMPrinter_<username>.log .

Exemple : Imprimer sur plusieurs feuilles

Le paramètre Imprimer sur plusieurs feuilles de l'onglet Options imprime le dessin sur plusieurs feuilles. Vous devez spécifier le sens d’impression des feuilles. Cela est particulièrement utile si votre dessin contient plusieurs plans.

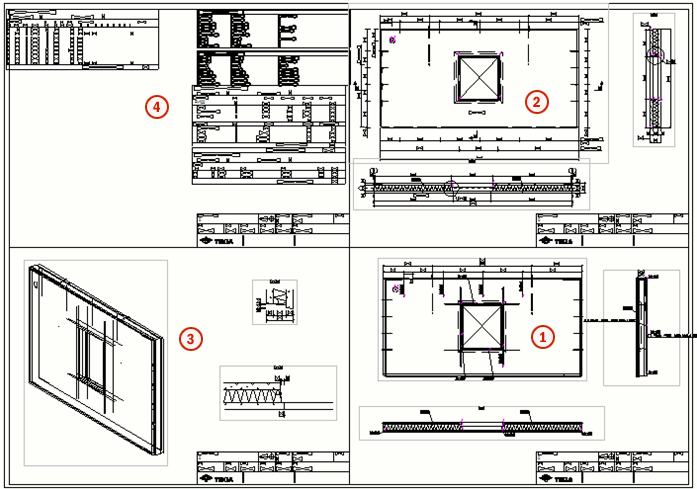

Dans l’exemple ci-dessous, l’option De bas en haut, de droite à gauche a été sélectionnée. Les numéros indiquent l'ordre d'impression des feuilles.

Dans l’exemple suivant, l’option De gauche à droite, de haut en bas a été sélectionnée.

Impression sur plusieurs imprimantes

Vous pouvez imprimer sur plusieurs imprimantes en une seule fois en fonction de la taille de papier de chaque dessin sélectionné. Lorsque vous imprimez sur plusieurs imprimantes, vous disposez généralement de différentes imprimantes pour traiter différents formats de papier. Tekla Structures sélectionne automatiquement l’imprimante appropriée pour chaque dessin.

Pour imprimer sur plusieurs feuilles, vous devez :

  • Créer et enregistrer les paramètres d’impression pour les imprimantes nécessaires.
  • Imprimer à l’aide du mode Utiliser plusieurs imprimantes.

Création de paramètres d’impression uniques

Pour pouvoir imprimer sur plusieurs imprimantes, vous devez d’abord créer des paramètres d’impression uniques pour chaque imprimante sur laquelle vous souhaitez imprimer :

  1. Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.

  2. Sélectionnez Utiliser une imprimante.

  3. Définissez les paramètres d’impression souhaitées dans l'onglet Options et dans l'onglet Propriétés de ligne. Sélectionnez le type de sortie et l’imprimante, puis définissez le format de papier que cette imprimante doit gérer en mode Utiliser plusieurs imprimantes.

  4. Enregistrez les paramètres sous le nom souhaité en cliquant sur Enregistrer.

  5. Répétez cette opération pour chacun des formats de papier souhaités. N’utilisez pas l’option de taille Auto.

    Par exemple, vous pouvez créer les fichiers de paramètres d’impression individuels suivants avec le type de sortie défini sur Fichier PDF :

    • PDF A4: Format de papier défini sur A4, préfixe de fichier défini sur A4_
    • PDF A3: Format de papier défini sur A3, préfixe de fichier défini sur A3_
    • PDF A2: Format de papier défini sur A2, préfixe de fichier défini sur A2_

    Lors de l’impression d’un ensemble de dessins sur plusieurs imprimantes à l’aide des fichiers de paramètres d’impression uniques ci-dessus, tous les dessins A4 génèrent des fichiers .pdf avec le préfixe A4_, tous les dessins A3 ont le préfixe A3_ et tous les dessins A2 génèrent des fichiers .pdf avec le préfixe A2_.

    Si vous souhaitez imprimer plusieurs tailles de feuilles sur la même imprimante en mode Utiliser plusieurs imprimantes, créez un fichier de paramètres d’impression unique pour chaque format de papier et spécifiez la même imprimante dans tous ces fichiers.

Impression sur plusieurs imprimantes

  1. Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.
  2. Dans le coin supérieur gauche, sélectionnez le mode Utiliser plusieurs imprimantes.

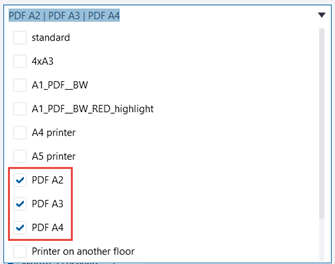

  3. Dans la liste Fichiers des paramètres d'imprimante uniques sélectionnés, sélectionnez les fichiers de paramètres à utiliser lors de l’impression. Vous pouvez sélectionner tous les fichiers de paramètres d'impression ou seulement une partie d'entre eux.

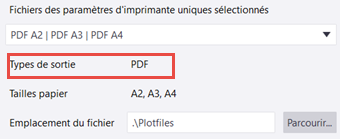

    Le type de sortie (imprimante, fichier dessin, fichier PDF) est défini par chaque fichier de paramètres d'impression sélectionné. En général, vous sélectionnez des fichiers de paramètres avec le même type de sortie. Types de sortie répertorie les types de sortie spécifiés dans les fichiers de paramètres d'impression sélectionnés.

  4. Modifiez les autres paramètres nécessaires dans l'onglet Options.
    Les paramètres disponibles dépendent du type de sortie que vous avez sélectionné. Les paramètres sont décrits dans la section « Impression sur une imprimante unique » ci-dessus.
  5. Modifiez les paramètres d'épaisseur de ligne et de couleur nécessaires dans l'onglet Propriétés de ligne.
  6. Dans le Gestionnaire de documents affiché, sélectionnez les dessins que vous souhaitez imprimer.
