Indication de l'orientation de pièce

Tekla Structures
2021
Tekla Structures

Indication de l'orientation de pièce

Les repères d'orientation des pièces indiquent le sens de montage des assemblages et des éléments béton. Il existe plusieurs façons d'indiquer l'orientation de la pièce : à l'aide de repères de pièce, en incluant la direction de la boussole dans les repères et en affichant les marques d'orientation et marques de position.

Pour vérifier la manière dont l’emplacement du repère est affecté par les paramètres de position de repère, le type de trait de rappel, les paramètres prédéfinis d’orientation de pièce et d’emplacement des repères, le sens de modélisation des pièces et les paramètres de protection du dessin, voir Emplacement repère.

Utiliser le repère de pièce en tant que repère d'orientation dans les plans d'ensemble

Dans les plans d'ensemble, les repères de pièces apparaissent à la même extrémité que dans les croquis d'assemblage. Les pièces ayant la même position d'assemblage sont toujours marquées à la même extrémité.

  1. Sélectionnez Dessins & listes > >Propriétés du dessin > Croquis d'assemblage.
  2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
  3. Dans les propriétés des croquis d'assemblage, cliquez sur Création de vue > Attributs et définissez l'option Système de coordonnées sur orienté ou modèle.

    Vous devez utiliser orienté ou modèle si vous voulez que les paramètres de Direction de vue dans menu Fichier > Paramètres > Options > Marque d'orientation prennent effet.

  4. Cliquez sur Enregistrer pour enregistrer les propriétés, puis sur OK pour fermer la boîte de dialogue.
  5. Dans le modèle, cliquez sur Dessins & listes > Paramètres de repérage > Paramètres de repérage et désactivez les cases à cocher Orientation poutre et Orientation des poteaux.

    Lorsque vous effectuez cette opération, les assemblages similaires obtiennent le même repère indépendamment de l'orientation de la pièce.

  6. Accédez à menu Fichier > Paramètres > Options > Marque d'orientation et définissez les options suivantes :

    • Définissez la Direction de vue souhaitée pour les poutres, contreventements et poteaux.

    • Définissez Repère toujours milieu poteau dans plan d'ensemble: sur Non.

    • Définissez Emplacement préféré pour poutres et contreventements sur Gauche ou Droite.

      L'emplacement préféré détermine l'extrémité où le repère est placé.

  7. Cliquez sur OK.
  8. Vérifiez le type de trait de rappel via Dessins & listes > Propriétés du dessin > Plan d'ensemble > Repère de pièces > Général.

    Placez le repère près de l'extrémité de la pièce (et non au milieu de celle-ci) en utilisant un des paramètres suivants :

  9. Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis sur OK pour fermer la boîte de dialogue.
  10. Créez des croquis d'assemblage (et de débit) à l'aide des paramètres que vous avez modifiés.

    Si vous n'avez pas créé de dessin auparavant, le sens de modélisation de la pièce qui a le plus petit identifiant est utilisé, sauf si dessus coffrage a été défini.

  11. Créez des plans d'ensemble à l'aide des paramètres que vous avez modifiés.
Note:

  • Dans les plans d'ensemble, les repères de pièces des éléments préfabriqués fonctionnent de la même manière que les repères de pièces d'assemblage, excepté lorsque l'option Dessus face forme est définie sur Devant ou Arrière dans l'onglet Paramètres de la boîte de dialogue Attributs utilisateur de la pièce. Ces paramètres déterminent l'extrémité où est placé le repère de pièce.

  • Pour mettre à jour un croquis d'assemblage de sorte que le repère soit placé à l'autre extrémité de la pièce, n'oubliez pas de mettre également à jour les repères du plan d'ensemble correspondant. Tekla Structures ne le fait pas automatiquement.

  • Notez également que si vous avez défini l'option avancée XS_UPSIDE_DOWN_TEXT_ALLOWED sur TRUE, la direction de lecture du texte indique la direction d'installation de la pièce.

Exemple

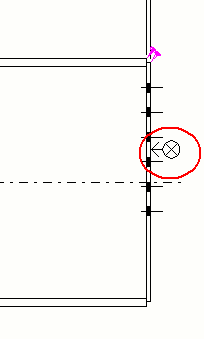

Le repère de pièce est situé à côté du raidisseur :

Les repères sont positionnés du même côté quelle que soit l'orientation des poutres :

Affichage de la direction de la boussole dans des repères de pièce

Vous pouvez inclure des informations de direction de face dans les repères de pièce. Que vous ajoutiez ou déplaciez le repère, l'orientation de la face reste la même. La direction face indique la direction de la boussole (Nord, Est, Sud, Ouest) du côté où le repère apparaît.

Limite : Tekla Structures indique la direction de la face uniquement si elle est identique pour tous les assemblages ou éléments préfabriqués ayant le même repère.

  1. Vérifiez dans quelle direction se situe le nord dans le modèle en cliquant sur Fichier > Paramètres > Options > Marque d'orientation et en vérifiant Nord projet (Degrés-Sens trigo à partir du X global).

    Pour plus d'informations sur les paramètres de marque d'orientation dans la boîte de dialogue Options, voir Paramètres définis dans la boîte de dialogue Options.

  2. Dans le modèle, cliquez sur Dessins & listes > Paramètres de repérage et cochez la case Orientation poteau.

    Cela oblige Tekla Structures à afficher la direction de la face sur le repère de pièce pour deux poteaux similaires orientés différemment.

  3. Dans les propriétés de croquis d’assemblage ou croquis bétons souhaitées, cliquez sur Repère élément et incluez l’élément Direction face dans le repère élément.

Les croquis d'assemblage ou les dessins d'éléments préfabriqués indiquent désormais la direction face dans les repères de pièces.

Tip:

Pour afficher la direction de la boussole dans les plans d’ensemble, accédez à Fichier > Paramètres > Options > Marque d'orientation et définissez Marque toujours milieu poteau dans plan d'ensemble sur Non.

Affichage des marques d'orientation (repères du Nord)

Vous pouvez utiliser des marques d'orientation ou des repères du Nord pour indiquer le sens de montage des assemblages. La marque d'orientation par défaut est un triangle entouré d'un cercle.

  1. Dans l'onglet Dessins & listes, cliquez sur Propriétés du dessin > Croquis d'assemblage.
  2. Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
  3. Cliquez sur Pièce > Contenu et cochez la case Marque d'orientation.
  4. Enregistrez les propriétés de vue et cliquez sur Fermer.
  5. Enregistrez les propriétés des croquis d'assemblage et cliquez sur OK.
  6. Si nécessaire, vous pouvez définir les pièces considérées par Tekla Structures comme des poteaux, des contreventements ou des poutres en définissant les limites de biais via le menu Fichier > Paramètres > Options > Marque d'orientation > Limite biais.
  7. Utilisez les options avancées suivantes pour régler les marques d'orientation :
  8. Créez le croquis d'assemblage.

Pour différentes pièces, Tekla Structures trace les repères d'orientation de la manière suivante :

  • Vers l'aile supérieure des poutres, à l'extrémité pointant le plus près du nord ou de la direction définie dans XS_ORIENTATION_MARK_DIRECTION (voir les pièces 1 et 2 dans l'illustration ci-dessous)

  • Vers l'extrémité inférieure des poteaux, sur l'aile pointant le plus près du nord ou de la direction définie dans XS_ORIENTATION_MARK_DIRECTION (voir la pièce 4 dans l'illustration ci-dessous)

  • Vers l'aile du contreventement, à l'extrémité pointant le plus près du nord ou de la direction définie dans XS_ORIENTATION_MARK_DIRECTION (voir 3 A et B dans l'illustration ci-dessous)

Tip:

Vous pouvez afficher les repères d'orientation des vues de pièce seule figurant dans les croquis d'assemblage en définissant l'option avancée XS_​SINGLE_​ORIENTATION_​MARK sur TRUE.

Affichage des marques de position

Dans les croquis d'assemblage, vous pouvez utiliser un symbole pour indiquer le côté de la pièce sur lequel une pièce vient s'attacher.

  1. Sélectionnez Dessins & listes > >Propriétés du dessin > Croquis d'assemblage.
  2. Chargez les propriétés de dessin qui sont les plus proches de celles dont vous avez besoin.
  3. Cliquez sur Création de vue dans l'arborescence des options sur la gauche, sélectionnez la vue et les propriétés que vous voulez modifier, puis cliquez sur Propriétés vue.
  4. Cliquez sur Pièce.
  5. Dans l'onglet Contenu, cochez la case Repères position.
  6. Cliquez sur Enregistrer pour enregistrer les propriétés de la vue.
  7. Cliquez sur Fermer.
  8. Cliquez sur Enregistrer pour enregistrer les propriétés du dessin, puis cliquez sur OK et créez le dessin.

Tip:

Si nécessaire, vous pouvez modifier le symbole pour la face de référence à l'aide de l'option avancée XS_​CONNECTING_​SIDE_​MARK_​SYMBOL et utiliser XS_​MIN_​DISTANCE_​FOR_​CONNECTING_​SIDE_​MARK pour préciser si la marque est tracée ou non.
