Tekla Structures

Paramètres détaillés au niveau de l'objet

En plus de définir les propriétés des objets et des repères de dessin automatiques, vous pouvez également configurer une représentation spéciale des repères et des objets de structure dans des dessins, et utiliser ces paramètres détaillés au niveau de l'objet à des fins particulières. Vous pouvez, par exemple, définir que tous les poteaux dans un plan d'ensemble soient affichés dans une couleur spécifique, alors qu'ils apparaîtront dans la couleur de pièce par défaut dans tous les autres plans d'ensemble.

Pour créer des paramètres détaillés au niveau de l'objet, vous devez définir au préalable les propriétés de la pièce et les filtres. Par exemple, dans les propriétés des pièces, sélectionnez la couleur bleue et enregistrez les propriétés.

Pour créer des paramètres d'objet détaillés, vous devez disposer :

  • d'un filtre qui sélectionne les objets concernés ;
  • des propriétés d'objet que vous souhaitez appliquer aux objets.

Création de paramètres détaillés au niveau de l'objet dans un plan d'ensemble

Pour créer des paramètres détaillés au niveau de l'objet au niveau du dessin dans des plans d'ensemble :

  1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Plan d'ensemble.
  2. Cliquez sur Pièce et créez les propriétés des pièces qui définissent l'apparence de l'objet que vous souhaitez.
  3. Enregistrez les propriétés des pièces en saisissant un nom unique dans le champ à côté du bouton Enregistrer Sous et cliquez sur le bouton.
  4. Cliquez sur Annuler pour fermer la boîte de dialogue.

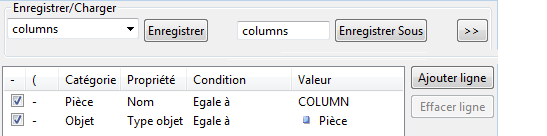

  5. Dans la boîte de dialogue des propriétés du dessin, cliquez sur Filtre et créez un filtre de dessin qui sélectionne les objets pour lesquels vous souhaitez une représentation spéciale.

    Par exemple, créez un filtre qui sélectionne les poteaux.

  6. Enregistrez le filtre en lui donnant un nom, puis cliquez sur Enregistrer Sous.
  7. Cliquez sur Annuler pour fermer la boîte de dialogue.
  8. Dans la boîte de dialogue des propriétés du dessin, cliquez sur Modifier paramètres....

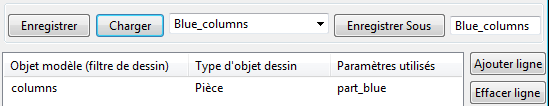

  9. Dans la boîte de dialogue Paramètres au niveau de l'objet pour les plans d'ensemble, cliquez sur Ajouter ligne et sélectionnez les filtres, les types d'objet de dessin et les propriétés d'objet de dessin à utiliser.

    En effectuant cette action, vous combinez le filtre, le type d'objet et les paramètres de propriétés de l'objet aux paramètres détaillés au niveau de l'objet.

    Vous pouvez ajouter plusieurs lignes dans les paramètres détaillés au niveau de l'objet.

  10. Donnez un nom aux paramètres au niveau de l'objet, puis enregistrez-les à l’aide de Enregistrer Sous.

    Notez que vous ne devez pas inclure des espaces ou des caractères spéciaux dans le nom.

  11. Cliquez sur Annuler pour fermer la boîte de dialogue.

Vous disposez maintenant de nouveaux paramètres détaillés au niveau de l'objet que vous pouvez appliquer à un dessin.

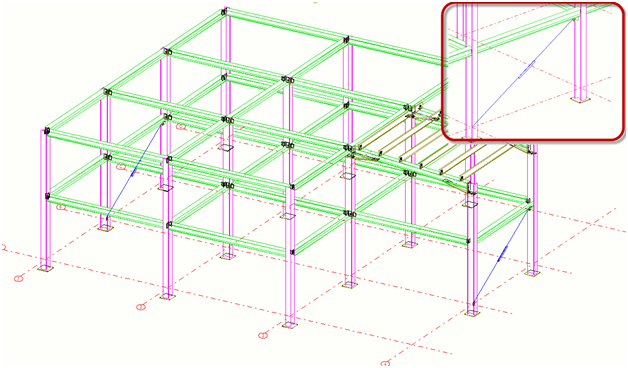

Exemple : appliquez au niveau du dessin des paramètres détaillés au niveau de l'objet dans un plan d'ensemble

Avant cette opération, les propriétés de l'objet de dessin pour les poutres, les poteaux et les contreventements ont été créés et enregistrés avec des noms uniques dans la boîte de dialogue des propriétés de la pièce afin que ces pièces aient des couleurs différentes. Pour plus de détails sur la création de propriétés d'objet de dessin, consultez les instructions ci-dessus.

Commencez par créer un filtre de plan d'ensemble, puis enregistrez les paramètres détaillés au niveau de l'objet dans un fichier de paramètres et appliquez-les au niveau du dessin.

Comme les filtres de modélisation, le filtre de cet exemple utilise les noms de pièce définis dans le modèle.

  1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Plan d'ensemble.
  2. Cliquez sur Filtre dans la boîte de dialogue des propriétés du dessin.

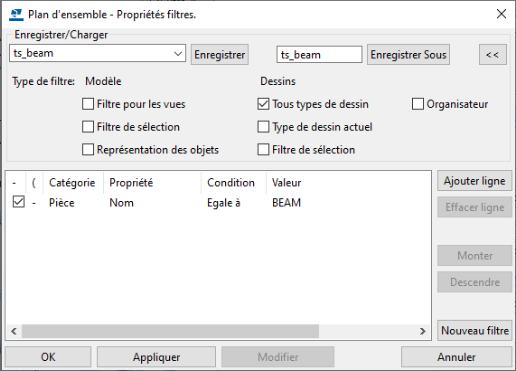

  3. Créez des filtres par Pièce - Nom pour les poteaux, les poutres et les contreventements, puis enregistrez les paramètres à l'aide de Enregistrer Sous avec des noms différents, tels que ts_column, ts_beam et ts_brace.

  4. Cliquez sur Annuler pour fermer la boîte de dialogue.

    Vous disposez à présent des filtres nécessaires à la sélection des pièces appropriées.

  5. Dans la boîte de dialogue Propriétés du plan d'ensemble, cliquez sur Modifier paramètres....

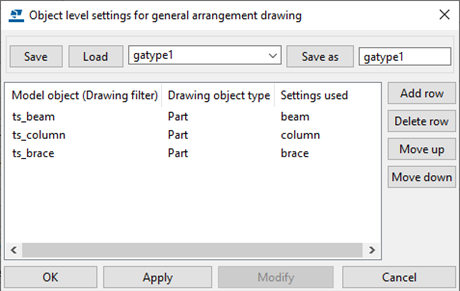

  6. Dans la boîte de dialogue Paramètres détaillés au niveau de l'objet, sélectionnez les filtres, les types d'objet de dessin et les propriétés d'objet de dessin à utiliser :
    1. Cliquez sur Ajouter ligne et sélectionnez ts_column comme Objet modèle (filtre des vues d'un dessin), Pièce comme Type d'objet dessin, et column comme Paramètres utilisés.
    2. Cliquez sur Ajouter ligne et sélectionnez ts_beam comme Objet modèle (filtre des vues d'un dessin), Pièce comme Type d'objet dessin, et beam comme Paramètres utilisés.
    3. Cliquez sur Ajouter ligne et sélectionnez ts_brace comme Objet modèle (filtre des vues d'un dessin), Pièce comme Type d'objet dessin, et brace comme Paramètres utilisés.
  7. Enregistrez les paramètres détaillés de niveau objet sous le nom gatype1 à l'aide de l'option Enregistrer Sous.

    Vous pouvez utiliser ces paramètres détaillés au niveau de l'objet dans d’autres propriétés de plan d’ensemble. Il n’est pas nécessaire d’en créer de nouveaux.

  8. Cliquez sur Annuler pour quitter la boîte de dialogue.
  9. Ouvrez un plan d’ensemble, puis double-cliquez sur l'arrière-plan du dessin pour ouvrir les propriétés associées.
  10. Cliquez sur Modifier paramètres....
  11. Chargez les paramètres au niveau de l'objet que vous avez créés (gatype1 dans cet exemple), puis cliquez sur Charger.
  12. Cliquez sur OK.
  13. Cliquez sur OK.
  14. Vérifiez que Utiliser les paramètres détaillés au niveau de l'objet est réglé sur Oui.
  15. Cliquez sur Modifier pour appliquer les modifications au dessin.
  16. Confirmez les modifications détaillées au niveau de l'objet en cliquant sur Oui dans la zone de message Paramètres modifiés au niveau de l'objet ..

Remarque :

Si une ligne de la boîte de dialogue Paramètres au niveau de l'objet pour la vue s'affiche en rouge, soit le fichier de propriétés de l'objet défini pour Paramètres utilisés, soit le fichier de filtre défini pour Objet modèle (filtre des vues d'un dessin) est manquant dans le dossier \attributes du dossier modèle actuel. Consultez l'exemple ci-dessous :

Création de paramètres détaillés au niveau de l'objet dans des dessins d'élément béton

Avant de créer des paramètres détaillés au niveau de l'objet, créez les propriétés des pièces et les filtres nécessaires. Par exemple, dans les propriétés de ferraillage, sélectionnez la couleur rouge, puis enregistrez les propriétés. La création de paramètres détaillés au niveau de l'objet se fait de la même manière dans les croquis de débit et les croquis d'assemblage.

Pour créer des paramètres détaillés au niveau de la vue :

  1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Dessin d'élément béton.
  2. Cliquez sur Création de vue, puis sur le bouton Propriétés vue.
  3. Cliquez sur Pièce dans l'arborescence des options et créez les propriétés des pièces qui définissent l'apparence d'objet que vous souhaitez.
  4. Enregistrez les propriétés des pièces en saisissant un nom unique dans le champ à côté du bouton Enregistrer et cliquez sur le bouton.
  5. Cliquez sur Filtre dans l'arborescence des options et créez un filtre de vue afin de sélectionner les objets pour lesquels vous souhaitez une représentation spéciale.

    Par exemple, créez un filtre qui sélectionne les armatures de classe 100 et 101.

  6. Enregistrez le filtre en entrant un nom dans la zone du haut et en cliquant sur Enregistrer.
  7. Dans l'arborescence des options, cliquez sur Propriétés vue, puis sur Modifier paramètres....
  8. Dans la boîte de dialogue Paramètres au niveau de l'objet pour la vue, cliquez sur Ajouter ligne et sélectionnez les filtres, les types d'objet de dessin et les propriétés d'objet de dessin à utiliser.

    En effectuant cette action, vous combinez le filtre, le type d'objet et les paramètres de propriétés de l'objet dans les paramètres détaillés au niveau de l'objet.

    Vous pouvez ajouter plusieurs lignes.

  9. Nommez les paramètres détaillés au niveau de l'objet (ici, class_100), puis enregistrez-les à l'aide de la commande Enregistrer Sous.

    Notez que vous ne devez pas inclure des espaces ou des caractères spéciaux dans le nom.

  10. Cliquez sur Annuler pour fermer la boîte de dialogue.

Vous disposez maintenant de nouveaux paramètres détaillés au niveau de l'objet que vous pouvez appliquer à un dessin.

Exemple : Application de paramètres détaillés de niveau objet au niveau de la vue dans un dessin d'élément béton

Dans cet exemple, des paramètres détaillés au niveau de l'objet vont être configurés pour des crochets de levage dans un dessin d'élément béton.

Nous avons au préalable créé les propriétés d'objet de dessin des crochets de levage de sorte qu'ils apparaissent dans une couleur différente. Pour plus de détails sur la création de propriétés d'objet de dessin, consultez les instructions ci-dessus.

Commencez par créer un filtre de vue du dessin d'élément béton, puis enregistrez les paramètres détaillés au niveau de l'objet dans un fichier de paramètres et appliquez-les dans une vue.

  1. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Dessin d'élément béton.
  2. Cliquez sur Création de vue, puis sur le bouton Propriétés vue.
  3. Cliquez sur Filtre dans l'arborescence.

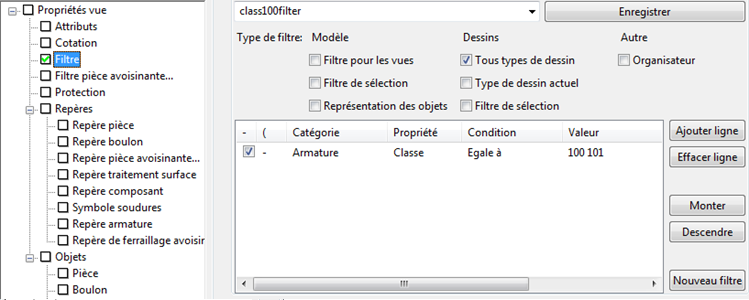

  4. Créez un filtre par Armature - Classe et entrez la valeur 100 101.

  5. Enregistrez le filtre sous le nom class100filter, puis cliquez sur Enregistrer.

    Vous disposez maintenant du filtre nécessaire à la sélection de l'armature.

  6. Dans l'arborescence des options, cliquez sur Propriétés vue, puis sur Modifier paramètres....

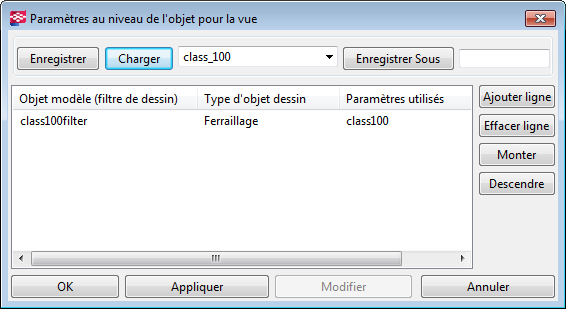

  7. Dans la boîte de dialogue Paramètres au niveau de l'objet pour la vue, sélectionnez le filtre à utiliser, le type d'objet de dessin et les propriétés d'objet de dessin à utiliser :
    1. Cliquez sur Ajouter ligne et définissez les valeurs suivantes :

      Objet modèle (filtre des vues d'un dessin): class100filter

      Type d'objet dessin: Armature

      Paramètres utilisés: class100

  8. Enregistrez les paramètres détaillés de niveau objet sous le nom class_100 à l'aide de l'option Enregistrer Sous.

    Vous pouvez utiliser ces paramètres détaillés au niveau de l'objet dans d’autres propriétés de croquis béton, il n’est pas nécessaire d’en créer de nouveaux.

  9. Cliquez sur Annuler pour fermer la boîte de dialogue.
  10. Créez un dessin d'élément béton contenant des crochets de levage, puis ouvrez le dessin.
  11. Double-cliquez sur le cadre de la vue pour ouvrir la boîte de dialogue Propriétés vue.
  12. Cliquez sur Modifier paramètres....
  13. Chargez les paramètres au niveau de l'objet que vous avez créés (class_100 dans cet exemple), puis cliquez sur Charger.
  14. Cliquez sur OK.
  15. Vérifiez que Utiliser les paramètres détaillés au niveau de l'objet est réglé sur Oui.
  16. Cliquez sur Modifier pour appliquer les modifications à la vue.
  17. Confirmez les modifications détaillées au niveau de l'objet en cliquant sur Oui dans la zone de message Paramètres modifiés au niveau de l'objet ..

    Les crochets de levage apparaissent désormais en rouge.

Remarque :

Si une ligne dans la boîte de dialogue Paramètres au niveau de l'objet apparaît en rouge, le fichier de propriétés d'objet défini dans la zone Paramètres utilisés ou le fichier de filtre défini dans la zone Objet modèle (filtre de dessin) ne figure pas dans le dossier \attributes du répertoire du modèle courant. Consultez l'exemple ci-dessous :
