Composants personnalisés

Tekla Structures
2021
Tekla Structures

Composants personnalisés

Vous pouvez définir des attaches, des pièces, des joints rives et des détails personnalisés pour votre projet. C'est ce qu'on appelle des composants personnalisés. Les composants personnalisés s'utilisent de la même manière que n'importe quel composant système Tekla Structures. En modifiant les composants personnalisés, vous pouvez créer des composants personnalisés intelligents et paramétriques qui s'adaptent automatiquement aux modifications du modèle.

Quand utiliser

Définissez un composant personnalisé si vous ne trouvez pas de composant système prédéfini qui corresponde à tous vos besoins. Les composants personnalisés sont utiles notamment si vous devez créer un grand nombre d’objets complexes et les copier dans plusieurs projets.

Avantages

Une fois que vous définissez et enregistrez un composant personnalisé dans le catalogue Applications & composants, vous pouvez aisément y accéder depuis le catalogue et l’utiliser à nouveau dans le même modèle. Si vous avez besoin de modifier le composant personnalisé, il vous suffit d’apporter les modifications une fois. Lorsque vous enregistrez les modifications, elles sont automatiquement appliquées à toutes les copies de ce composant personnalisé dans le modèle. Vous pouvez également importer et exporter des composants personnalisés en tant que fichiers .uel entre modèles, et partager les composants personnalisés avec vos collègues, ou stocker les composants personnalisés dans un prototype de façon à ce qu’ils soient disponibles avec chaque nouveau modèle basé sur le gabarit utilisé.

Types de composants personnalisés

Vous pouvez créer quatre types de composants personnalisés :

Type

Description

Exemple

Composant personnalisé de type pièce

Crée un groupe d'objets pouvant contenir des attaches et des détails.

Remarque : à la différence d’autres composants personnalisés, les composants personnalisés de type pièce ne sont pas marqués d’un symbole de composant dans le modèle. Les composants personnalisés de type pièce possèdent les mêmes propriétés de position que les poutres.

Composant personnalisé

Crée des objets du composant et relie les pièces secondaires à la pièce principale. La pièce principale peut être continue au niveau du point de connexion.

Détail personnalisé

Crée les objets de détail et les relie à une pièce à l'endroit que vous avez sélectionné.

Joint rive personnalisé

Crée les objets du joint rive et relie les pièces le long d’une ligne que vous créez en piquant deux points. En général, les pièces sont parallèles.

Exemples de composants personnalisés de type pièce

Les composants personnalisés de type pièce peuvent être constitués d'une pièce unique ou d'un groupe de pièces, et leur composition est souvent complexe. Les images suivantes montrent quelques exemples de composants personnalisés de type pièce :

Acier

Platines de contreventement standard de l'entreprise

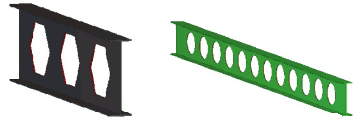

Poutre crénelée et poutre alvéolaire

Poutres/poteaux reconstitués

Poutres reconstituées

Fixations de vitrage standard

Béton préfabriqué

Mur à coffrage intégré (MCI)

Levages

Inserts standard

Poutres standard

Exemples de composants personnalisés de type attache

Les composants personnalisés peuvent être utilisés pour relier une pièce principale à un nombre de pièces secondaires pouvant aller jusqu'à 30. L'attache est créée entre la pièce principale et les extrémités des pièces secondaires. Les images suivantes montrent quelques exemples de composants personnalisés :

Acier

Appui de plat reconstitué

Plat de cisaillement

Joints potelet japonais types

Béton préfabriqué

Détail de platine

Double T profil cornière

Découpe de poteau

Attaches de mur à coffrage intégré

Exemples de composants personnalisés de type détail

Les détails personnalisés peuvent être utilisés pour ajouter un complément d'information sur une pièce unique, tels que les plats supplémentaires ou les coupes. Les images suivantes montrent quelques exemples de détails personnalisés :

Acier

Plats d'appui

Préscellement

Ferrure

Bracon et raidisseurs

Béton préfabriqué

Porte et fenêtre

Poteaux spéciaux

Détails d'extrémité dalle alvéolaire

Détails de levage

Joint de dilatation/Joint creux

Réservation de rive

Exemples de joints rives personnalisés

Les joints rives personnalisés peuvent être utilisés pour relier une pièce principale à un nombre de pièces secondaires pouvant aller jusqu'à 30. Ils peuvent également être utilisés sur une pièce principale uniquement. Le joint rive est réalisé sur la longueur de la pièce. Les images suivantes montrent quelques exemples de joints rives personnalisés :

Acier

Marche d'escalier en acier

Tendeurs à vis

Garde-corps

Béton préfabriqué

Attache en double T

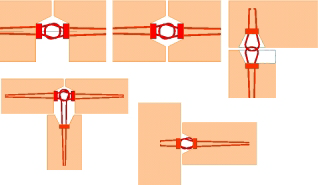

Attache par tube avec mortier de calage entre deux panneaux
