Rond-carré (17)

L’option Rond-carré (17) crée une pièce de réduction entre un profil rectangulaire et un profil circulaire ou elliptique. La pièce de réduction est constituée de plusieurs plats triangulaires.

Objets créés

Pièce de réduction

Utilisation


Situation	Description
	Pièce de réduction entre un profil circulaire et rectangulaire.

Ordre de sélection

Sélectionnez la pièce principale (profil rectangulaire).
Sélectionnez la pièce secondaire (profil circulaire ou elliptique).
Cliquez sur le bouton central de la souris pour créer la pièce de réduction.

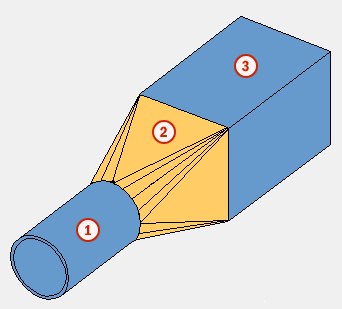

Clé d'identification de pièce


	Pièce
1	Profil circulaire
2	Pièce de réduction
3	Profil rectangulaire

Onglet Graphique

L'onglet Graphique permet de définir le décalage des extrémités circulaire et rectangulaire de la pièce de réduction, ainsi que le nombre de pièces dont elle est composée.


Option	Description
	Définissez le décalage des extrémités des profils circulaire et rectangulaire. Les différentes options sont les suivantes : Décalage Distance fixe. % x t Pourcentage de l’épaisseur du plat.

Nbe de coupes

Définissez le nombre de pièces dont la pièce de réduction se compose.

Par défaut, il y a une coupe dans la pièce de réduction.


Option	Description
	Défaut Une coupe Autodéfauts permet de modifier cette option.
	Pas de coupe
	Une coupe
	Deux coupes
	Quatre coupes

Création manuelle de pièce de réduction

Vous pouvez créer la pièce de réduction sans profil existant en sélectionnant trois points à chaque extrémité de celle-ci. Les points sélectionnés déterminent la taille de la pièce de réduction. Vous pouvez définir la forme de la pièce de réduction créée manuellement dans l’onglet Paramètres.


Option	Description
	Ordre de sélection des points : centre distance horizontale distance verticale

Onglet Pièces

L'onglet Pièces permet de définir l'épaisseur des plats triangulaires et la position de la pièce de réduction.

Triangle


Option	Description
Triangle	Épaisseur du plat triangulaire.


Option	Description	Valeur par défaut
Repère	Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage.	Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Matériau	Qualité de matériau.	Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous menu Fichier > Paramètres > Options.
Nom	Nom à afficher dans les dessins et les listes.
Classe	Numéro de classe de la pièce.
Commentaire	Ajoute un commentaire sur la pièce.

Position horizontale

Sélectionnez la position des segments du plat. La valeur par défaut est Milieu.

Onglet Paramètres

Utilisez l'onglet Paramètres pour définir la forme de l'extrémité de la pièce de réduction, augmenter ou diminuer le nombre de plats triangulaires et spécifier si les plats triangulaires sont soudés.

Segments secondaires

Définissez le nombre de plats triangulaires dans la pièce de réduction.

Plus le nombre de plats triangulaires créés est important, plus la forme de la pièce de réduction est précise.


`Plats 3 x 4`
`Plats 6 x 4`

Première/seconde forme

Définissez la forme de l’extrémité de la pièce de réduction si vous avez créée manuellement cette pièce en sélectionnant des points dans l’ordre affiché dans l’onglet Graphique.

Par défaut, la forme de l’extrémité de la pièce de réduction est circulaire.


Première forme	Deuxième forme	Description
		Défaut Cercle Autodéfauts permet de modifier cette option.
		Cercle
		Ellipse Cette option fonctionne uniquement si la pièce principale ou secondaire présente un profil rectangulaire.
		Rectangle

Soudure des plats

Définit si les plats triangulaires sont soudés.

Sélectionnez l’option Soudure si vous devez afficher ultérieurement l’assemblage déplié des plats triangulaires dans un croquis d’assemblage.


Option	Description
	Les plats ne sont pas soudés.
	Les plats sont soudés.

Soudures

Pour en savoir plus, cliquez sur le lien ci-dessous :

Création de soudures
